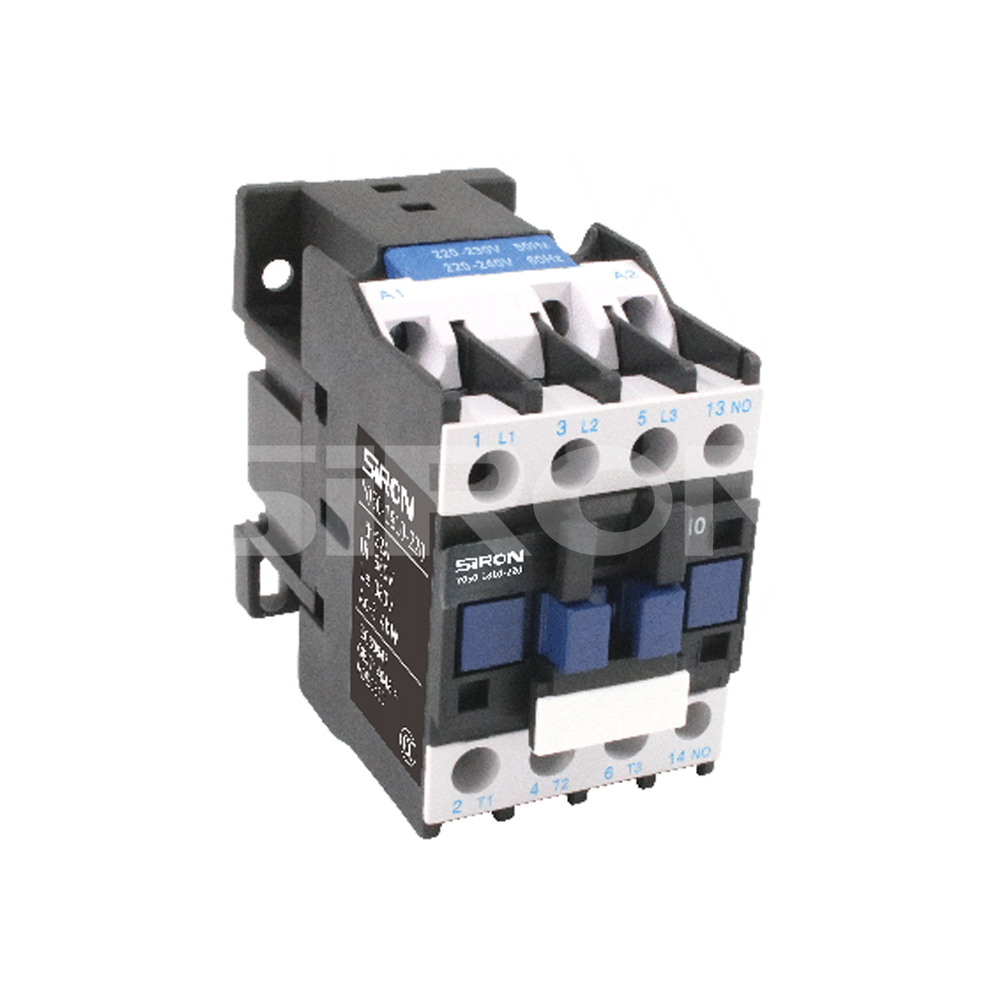

Y051
СиРОН
8536901100
На выбор

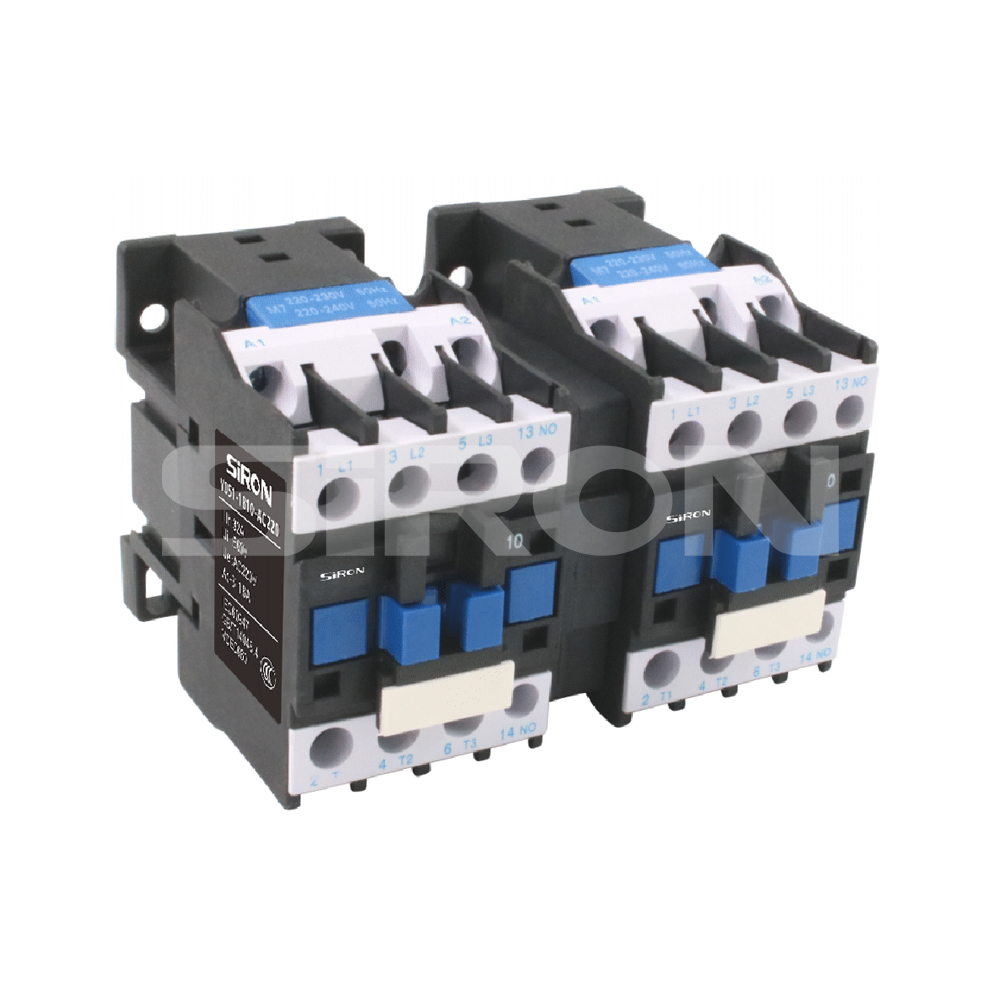

Пример выбора модели: Y051-0910-220 указывает: контактор механической блокировки, номинальный рабочий ток 9 А, 1 нормально разомкнутый вспомогательный контакт, рабочее напряжение катушки 220 В переменного тока.
Рабочее напряжение катушки для контакторов серии Y050 одинаковое:
Технические характеристики
| Таблица 1 | ||||||||||||||||
| Главный контакт | 09 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||
| Номинальная кумен | 9А | 12А | 18А | 25А | 32А | 40А | 50А | 65А | 80А | 95А | ||||||
| Таблица 2 | ||||||||||||||||
| Вспомогательный контакт |
Количество контактов | Маркировка клемм | Подходит для номинального тока | |||||||||||||
| (НЕТ) Нормально открытый |
(НЗ) Нормально закрытый |
|||||||||||||||
| 01 | / | 1Нормально закрытый вспомогательный контакт | / | 21 22 |
9А~32А | |||||||||||
| 10 | 1Всегда размыкайте вспомогательные контакты | / | 13 14 | / | ||||||||||||
| 11 | 1Всегда размыкайте вспомогательные контакты | 1Нормально закрытый вспомогательный контакт | 13 14 | 21 22 |
40А~95А | |||||||||||
Технические характеристики
| Модель | Y051серия | ||||||||||
| Номинальный рабочий ток 440 В | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Управляющая мощность (кВт) Управляемая мощность |
220В | 2.2 | 5.5 | 7.5 | 5.5 | 7.5 | 18.5 | 15 | 18.5 | 22 | 22 |
| 380В | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 77 | 45 | |
| Количество вспомогательных контактов | НЕТ.НК | НО+НЗ | |||||||||
| Способ установки |
Установка винта/установочная рейка 35 мм |
Установка винта/установочная рейка 75 мм |
|||||||||
