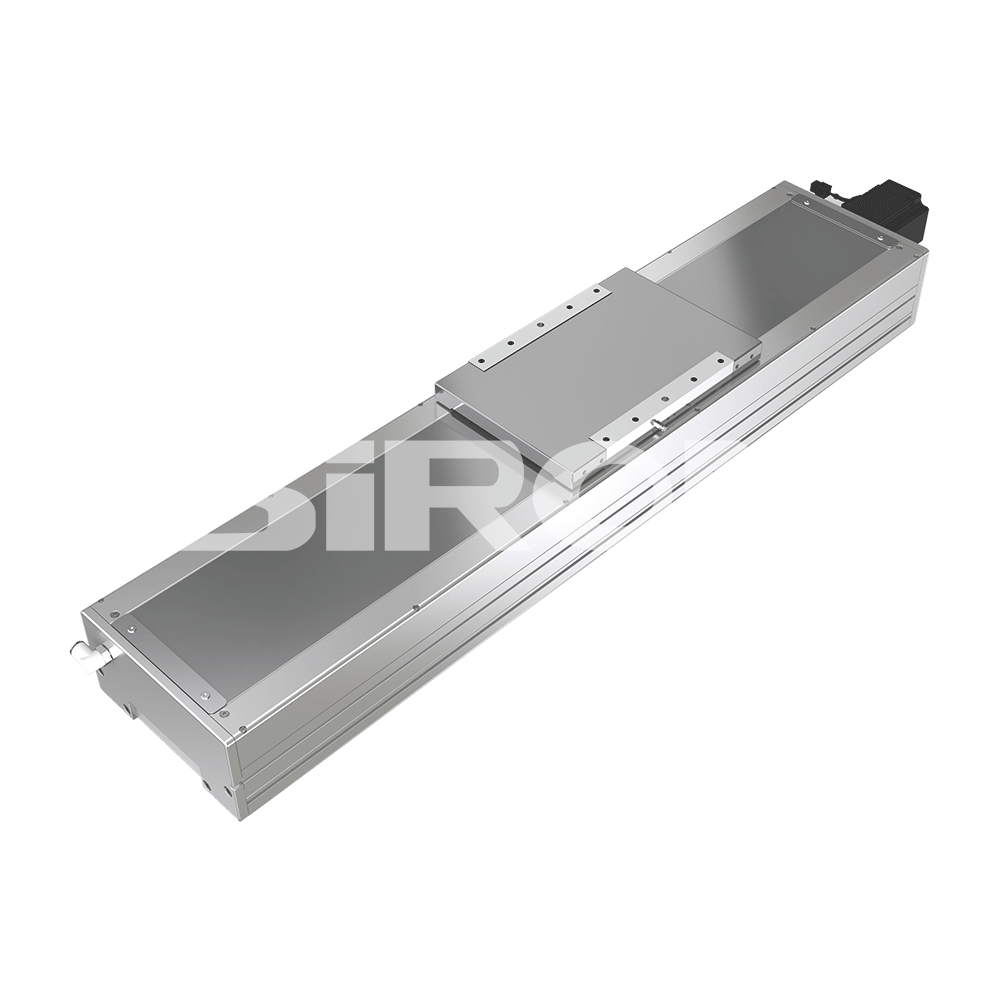

SiRON M362-22 Беспылевой модуль ходового винта

SiRON M362-22 Беспылевой модуль ходового винта

Функции:

Полностью закрытый модуль линейного подвижного стола в основном состоит из алюминиевого корпуса, фиксирующего посадочного места диагонального подшипника, крышки, скользящего посадочного места и других компонентов. Линейный модуль обладает коррозионной стойкостью и высокой прочностью. Основой является материал из алюминиевого сплава, который устанавливается с помощью высокоточной пары линейных направляющих. Подвижное сиденье из алюминиевого сплава установлено на ползуне, а середина подвижного сиденья соединена с синхронным ремнем. Двигатель приводит в движение скользящий блок для возвратно-поступательного движения через синхронное колесо. Высокоточное синхронное колесо и синхронный ремень обеспечивают повторяющуюся точность и точность позиционирования подвижного блока, а гибкость не ржавеет. Стальной ремень e герметично закреплен на подвижном сиденье, в целом он может соответствовать требованиям беспыльного класса.

Количество:
Наличие:





Запросить Добавить в корзину PDF-экспорт

Модель:
М362-22
Бренд:
СиРОН
Код:
9001909090

Максимальный ход 1500 мм 2000 мм/с Максимальная скорость Винт с шарикоподшипником Φ25 мм

Описание продукта

О выборе

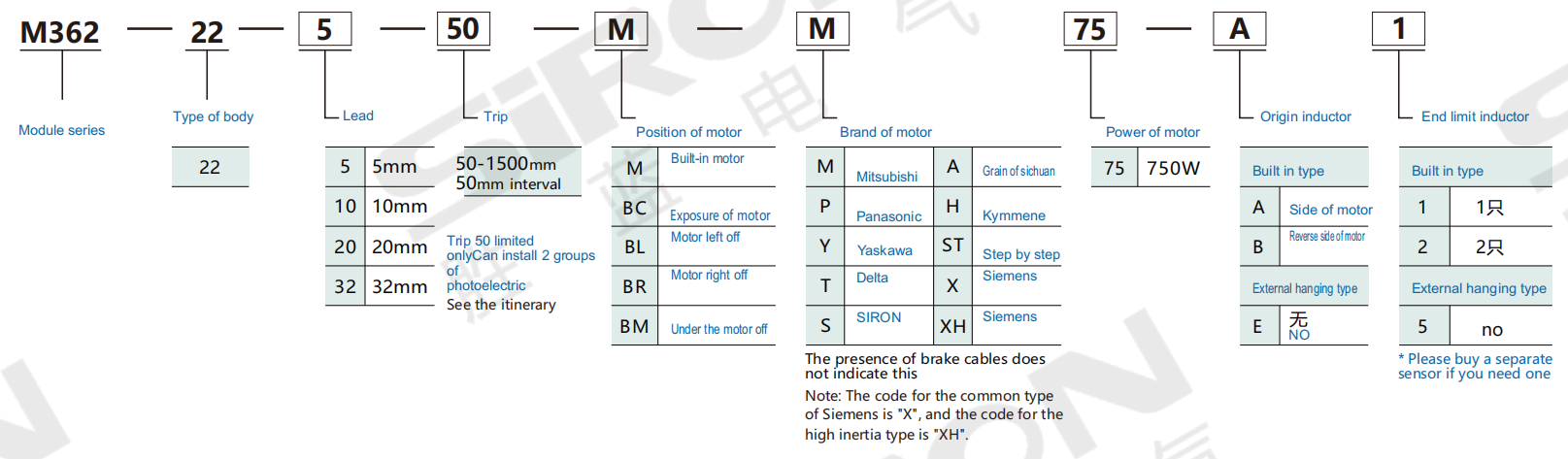

Пример выбора модели: M362-22-5-50-M-M75-A1 - серия M362, модель корпуса - 22, ход - 5 мм, ход - 50, двигатель встроенный, двигатель Mitsubishi, мощность - 750 Вт, встроенный датчик исходного положения со стороны двигателя, встроенный датчик предела.

Спецификация продукта

Проект			Спецификация
Технические характеристики	Повторяемость (мм)		±0,005
	Ход шарикового винта (мм)		5	10	20	32
	Максимальная скорость (мм/с)		250	500	1250	1600
	Максимальная полезная нагрузка (кг)	Горизонтальный	150	150	105	60
		Вертикальный	55	45	20	20
	Номинальная тяга (н)		2563	1281	640	320
	Шаг хода (мм)		50 - 1500 мм/50 интервал
Сарты	Мощность серводвигателя переменного тока (Вт)		750
	Наружный диаметр винта шарикоподшипника (мм)		C7φ25
	Линейная направляющая высокой жесткости (мм)		Ш23×В18
	Соединение (мм)		17×19/20×19
	Датчик дома	Снаружи	К017-А2(НПН)
		Встроенный	ЭЭ-SX674(НПН)
