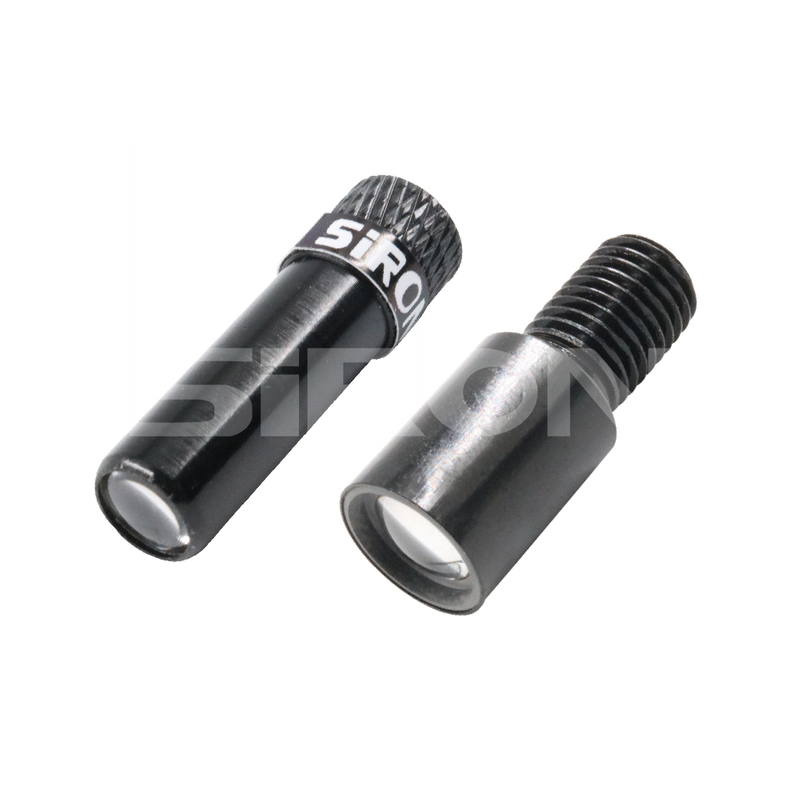

Серия К009-А
СиРОН
8409999990
Технические характеристики
Имя |
Маленькое пятно объектива среднего и дальнего расстояния |
Маленькое пятно линзы для ближнего расстояния |
Линза с параллельным лучом |
Линза бокового обзора с небольшим пятном |
Микроточечная линза для дальнего расстояния |
||
Модель |
К009-14 | К009-15 | К009-А1 | К009-А2 | К009-А3 | К009-А4 | |
Появление |
  |
 |
 |
 |
 |
 |
|
Калибр |
φ7,4 | φ10,6 | φ4,3 | φ4,3 | φ3,7 | φ6,0 | |
Расстояние обнаружения |
15±2 мм | 35±3 мм | 7±2 мм | 0~20 мм | 8~30 мм | <33 мм | |
Небольшое пятно |
0,5 мм | φ0,2 мм | 0,1~0,4 мм | φ4 мм | φ0,5~3 мм | / | |
Температура окружающей среды |
-40～+300℃ | -40～+70℃ | -40～+300℃ | -40～+300℃ | -40～+100℃ | / | |
Подходит для диаметра головки волокна |
М3 | М3 | М3 | М3 | М3 | М3 |
|
Материал линз |
Стекло | Акрил |
Стекло | Стекло | Стекло | Стекло |
|
Материал корпуса |
Алюминий |
Алюминий |
Алюминий |
Алюминий |
Алюминий |
Алюминий |
|
Имя |
Боковые смотровые линзы |
Объектив с большим расстоянием обнаружения |
Маленькое пятно линзы для больших расстояний |
Объектив с дальним расстоянием |
Линза бокового обзора с монтажным отверстием |
|
Модель |
К009-А5 | К009-А6 | К009-А7 | К009-А8 | К009-А10 | К009-А11 |
Появление |
 |
 |
 |
 |
 |
 |
Калибр |
φ4 | φ4 | φ4,3 | φ10,6 | φ11 | φ3,1 |
Расстояние обнаружения |
1800 мм | 3600 мм | 3600 мм | 50±2 мм | 55±10 мм | 3600 мм |
Небольшое пятно |
/ | / | / | φ3,0 мм | / | / |
Температура окружающей среды |
-40～+300℃ | -40～+300℃ | -40～+300℃ | -40～+70℃ | / | -40～+300℃ |
Подходит для диаметра головки волокна |
М4 | М4 | М4 | М4 | М6 | М4 |
Материал линз |
Стекло | Стекло | Стекло | Стекло | Стекло | Стекло |
Материал корпуса |
Никелированная латунь |
Никелированная латунь |
Алюминий |
Алюминий | Алюминий | Алюминий |

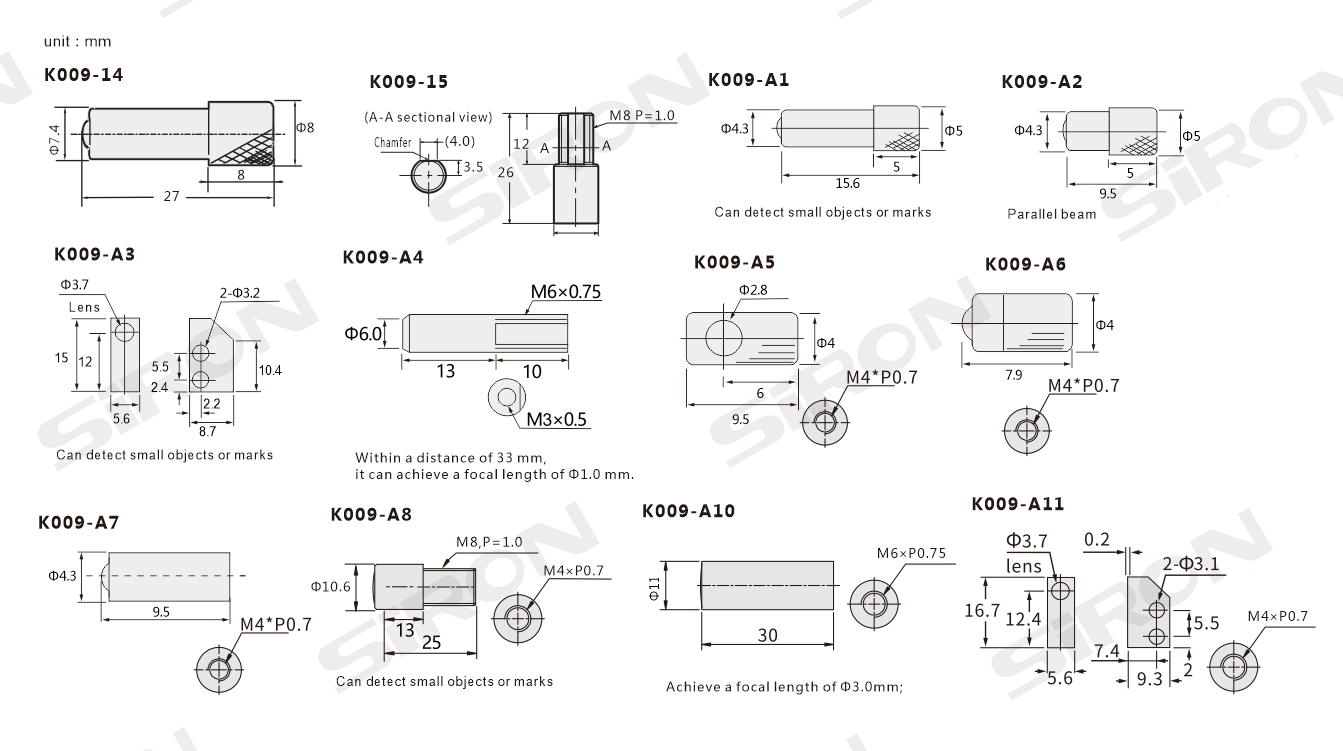

Измерение
