Modulu ta' Espansjoni Analog SiRON T330-A Modulu I/O Remote Plug-in IP20

Dwar l-għażla

Eżempju ta 'għażla: T330-A1 jirrappreżenta s-serje tal-modulu I/O tat-tip blade. Analog, karatteristiċi ta 'input/output: input analogu ta' 4 kanali, output analogu ta '0 kanali

tal-Input Output/Karatteristiċi

Kodiċi	Input	Output
1	4 kanali Al(0~10V,0~20mA)	0 kanali AO
2	8 kanali AI (0 ~ 10V)	0 kanali AO
3	8 kanali AI (0 ~ 20mA)	O kanali AO
4	4 kanali Al (Reżistenza tematika/termokoppja RTD, jinkludu PID)	0 kanali AO
5	4 kanali Al (Reżistenza termali/termokoppja RTD)	0 kanali AO
6	8 kanali Al (termokoppja TC)	0 kanali AO
7	0 kanali Al	4 kanali AO (0 ~ 10V, 0 ~ 20mA)
8	0 kanali Al	8 kanali AO (0 ~ 10V)
9	0 kanali Al	8 kanali AO (0 ~ 20mA)
10*	0 kanali Al	4 kanali AO (0 ~ 1A, drive tas-solenojd)

Speċifikazzjonijiet

Parametri tal-provvista tal-enerġija	T330-A1/T330-A2/T330-A3
Usys-Vultaġġ nominali tal-provvista tal-enerġija tal-input tal-linja	5V DC + 20%/-15% (4.25V DC ~ 6V DC)
Kurrent Usys-Rated tal-provvista tal-enerġija tal-input tax-xarabank	<50mA
Vultaġġ Uin-Rated tad-dħul tal-enerġija	24VDC + 20%/-15% (20.4V DC ~ 28.8VDC)
Kurrent ta' input nominali Uin tal-provvista tal-enerġija	<50mA xejn Distribuzzjoni tal-Enerġija
	<250mAPower Distribution
UINpowerinput protezzjoni kontra l-inserzjoni tar-rivers	appoġġ —
Parametri tal-provvista tal-enerġija	T330-A4/T330-A5/T330-A6
Usys-Vultaġġ nominali tal-provvista tal-enerġija tal-input tal-linja	5V DC + 20%/-15% (4.25V DC ~ 6V DC)
Kurrent Usys-Rated tal-provvista tal-enerġija tal-input tax-xarabank	<60mA (5VDC valur tipiku)
Parametri tal-provvista tal-enerġija	T330-A7/T330-A8/T330-A9
Usys -Vultaġġ nominali tal-provvista tal-enerġija tal-input tax-xarabank	5V DC + 20%/-15% (4.25V DC ~ 6V DC)
Kurrent Usys-Rated tal-provvista tal-enerġija tal-input tax-xarabank	<50mA (valur tipiku 5V DC)
Vultaġġ Uout-Rated tad-dħul tal-enerġija	24VDC + 20%/-15% (20.4V DC ~ 28.8V DC)
Uout -Kurrent nominali tad-dħul tal-enerġija	<200mA
Protezzjoni ta 'inserzjoni ta' Uout-Anti-reverse għall-input ta 'enerġija	appoġġ

Parametri tal-konnessjoni
Teknoloġija ta 'konnessjoni	Blokki terminali PUSH-IN
Tip ta' konnessjoni	Sistema/Provvista/input tal-enerġija fuq il-post
Żona tal-crimping tal-konduttur	26~16AWG/0.2~1.5mm²
Tul tal-istrixxa	10mm
Metodu ta 'installazzjoni	DIN-35
Materjal tal-qoxra	plastik tal-PC
Kundizzjonijiet ambjentali
Temperatura ambjentali permissibbli (matul it-tħaddim)	-40 ~ 75 ℃
Temperatura ambjentali permissibbli (għall-ħażna)	-40 ~ 85 ℃
Tip ta 'protezzjoni	IP20
Grad tat-tniġġis	2
Ltitudni operattiva	0 ~ 2000m
Umdità relattiva (mingħajr kondensazzjoni)	5 ~ 95% RH

Parametri tad-dħul u tal-ħruġ

Vultaġġ analogu/modulu input kurrenti	T330-A1	T330-A2	T330-A3
Numru ta' kanali	4	8	8
Tip ta' sinjal	Vultaġġ/Kurrent	Vultaġġ	Kurrenti
Firxa tal-kejl	Itfi, ±10V、0~10V、2~10V、 ±5V、0~5V、1~5V 0~10mA、0~20mA、4~20mA、	Itfi、±10V、0~10V、2~10V、 ±5V、0~5V、1~5V	Itfi,0~10mA,0~20mA,4~20mA
Protezzjoni tal-vultaġġ/kurrent	24V/30mA	24V	30mA
Dijanjosi tal-input	Sejbien ta 'limitu żejjed, 2 ~ 10V, 1 ~ 5V / 4 ~ 20mA s appoġġ għall-iskoperta ta' skonnessjoni	2 ~ 10V、1 ~ 5V Appoġġ skonnettjar sejbien	Sejbien ta 'limitu żejjed, 4-20mA       jappoġġja            skoperta ta' skonnessjoni
Preċiżjoni tad-dħul	± 0.1% (± 10V firxa sħiħa)/(20mA firxa sħiħa)	± 0.1% (firxa sħiħa)	± 0.1% (firxa sħiħa)
Impedenza tad-dħul	>400KΩ	>400KΩ
Impedenza tal-kampjunar	≤250Ω		≤250Ω
Perjodu ta' kampjunar	1ms (4 kanali)	1.6ms (8 kanali)
Daqs tad-dejta	8 Byte	16 Byte
Drift tat-temperatura	± 50ppm/K
Protezzjoni tal-polarità inversa tal-kanal	appoġġ
Prevenzjoni tal-kanal ta 'konnessjoni ħażina ta' 24V	appoġġ
Kanal indipendenti jippermetti konfigurazzjoni	appoġġ
Konfigurazzjoni tal-funzjoni ta 'rappurtar dijanjostiku	appoġġ
Tip ta' konnessjoni	Distribuzzjoni tal-enerġija b'2 wajers, distribuzzjoni mingħajr enerġija b'4 wajers
l-istatus ta 'solament	L-ebda iżolament bejn il-kanali tal-interface, iżolat bejn l-interface u l-bus.
wiri nputazzjoni	L-indikatur tal-kanal tal-input jibqa 'fiq meta s-sinjal tad-dħul ikun attiv (ikkontrollat ​​minn softwer).
Metodu ta 'filtrazzjoni	Iffiltrar ta 'tieqa li tiżżerżaq, filtrazzjoni ta' debounce, frekwenza ta 'enerġija 50Hz/60Hz kontra l-interferenza.
Dijanjosi ta' żball	Dijanjosi ta 'komunikazzjoni, dijanjosi ta' qawwa, dijanjosi ta 'limiti żejda tal-kanal, dijanjosi ta' skonnessjoni tal-kanal.
Immappjar IO	Jappoġġja l-mod mapping tal-kliem

Modulu ta 'input ta' resistancelequivalent termali analogu		T330-A4	T330-A5	T330-A6
Numru ta' kanali		4	4	8
Tip ta' sinjal		NPN	-
Tip ta 'modulu		Modulu tal-kejl tar-reżistenza termali u termokoppja (inkluż PID)	RTD & Modulu tal-Kejl tat-Termokoppja	Modulu tal-Kejl tat-Termokoppja
Tip ta 'sensur		Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu53, Cu100, KTY83-110, KTY83-120,KTY83-121,KTY83-122,KTY83-150,KTY83-151,KTY84-130,KTY84-150,KTY84-151,40Ω,300Ω,500Ω, 1kΩ,2kΩ,K,E,T,J,B,S,R,N,C,L,±15.625mV,±31.25mV,±62.5mV,±125mV,±250mV,±500mV,±1000mV,±2000mV		Input ta 'Themocouple, tip ta' termokoppja: K、E、T、J、 RN、C、L、±15.625mV、±31.25mV、±62.5mV、 ±125mV、±250mV、±500mV、±1000mV、±2000mV
Perjodu ta' kampjunar		RTD:250ms/TC:500ms、RTD:500ms/TC:1000ms、RTD:1000ms/TC:2000ms、            RTD:320ms/TC:640ms(50Hz Soppressjoni tal-Frekwenzi)、             RTD/TC:2603Hz Soppressjoni Frekwenzi:2606ms2603ms.		500ms、1000ms、2000ms、 1280ms(Soppressjoni tal-Frekwenzi 50Hz)、 1064ms(Soppressjoni tal-Frekwenzi 60Hz)
Wirja ta' inputazzjoni		Meta s-sinjal tad-dħul ikun validu, id-dawl indikatur tal-input tal-kanal jibqa' mixgħul     b'mod kostanti. Meta d-dijanjosi tal-kanal tinxtegħel, Meta s-sinjal tal-input            al ikun invalidu, id-dawl tal-indikatur tal-input tal-kanal jitteptep		Meta l-output ikun validu, id-   dawl indikatur tal-output se jkun mixgħul (ikkontrollat ​​minn softwer)
Tip ta' sinjal	Vultaġġ tas-sinjal 'ON'.	OVDC	-	-
	Vultaġġ tas-sinjal 'OFF'.	Konfigurazzjoni għolja, kurrent ta 'tnixxija <0.1mA	-	-
Tip ta' konnessjoni		Sistema 1-wajer	-	-
Metodu ta 'konnessjoni		2 wire system、3 wire system	2 wire system、3 wire system、4 wire system	2
Daqs tad-dejta		-	8 Byte	16 Byte
Tip ta 'output ta' kontroll u numru/Ch		Output Vultaġġ (għal drive SSR), 1 punt / Ch	-	-
Kurrent massimu tat-tagħbija		0.05A għal kull punt, 0.2A għal kull modulu	-	-
Ħin ta 'rispons tal-ħardwer		100us/100us	-	-
Drift tat-temperatura		± 50ppm/K, ± 0.375%

Dijanjosi tal-kanal	Allarm tal-limitu ta 'fuq, allarm tal-limitu ta' isfel, allarm tal-wajer miksur, żball ta 'overflow
Konfigurazzjoni tal-funzjoni ta 'rappurtar dijanjostiku	appoġġ
Soppressjoni tal-interferenza tal-frekwenza	Jappoġġja soppressjoni 50Hz/60Hz
Wiri sensittività	0.1℃
Metodu ta' kumpens	Kumpens intern tal-junction kiesħa
lsolament	Iżolat bejn l-interface u l-bus, iżolat bejn it-terminals u l-provvista tal-enerġija, mhux iżolat bejn il-kanali
Metodu ta 'filtrazzjoni	Iffiltrar ta 'tieqa li tiżżerżaq, filtrazzjoni ta' debounce, rifjut tal-frekwenza tal-enerġija 50Hz/60Hz
Dijanjosi ta' żball	Dijanjosi ta 'komunikazzjoni, dijanjosi ta' qawwa, dijanjosi ta 'kanal overrange, dijanjosi ta' ċirkwit miftuħ ta 'kanal
Immappjar IO	Jappoġġja l-immappjar ibbażat fuq il-kliem

Modulu ta 'output ta' vultaġġ/kurrent analogu	T330-A7	T330-A8	T330-A9
Numru ta' kanali	4	8	8
Tip ta' sinjal	Vultaġġ/Kurrent	Vultaġġ	Kurrenti
Firxa tal-kejl	Itfi, ±10V、0~10V、2~10V、 ±5V、0~5V、1~5V 0~10mA、0~20mA、4~20mA、	Itfi、±10V、0~10V、2~10V、 ±5V、0~5V、1~5V	Itfi, 0 ~ 10ma, 0 ~ 20ma, 4 ~ 20ma
Tagħbija tal-ħruġ	Vultaġġ(>1kQ);Kurrent(0~10mA:<1.5kQ; Oħrajn:<600Ω)	>1kΩ	0 ~ 10ma: <1.5kΩ, oħrajn: <600Ω
Wiri ta 'azzjoni tal-output	Meta l-output ikun validu, id-   dawl indikatur tal-output ikun mixgħul (ikkontrollat ​​minn softwer)	Meta l-output ikun validu, id-               dawl indikatur tal-output ikun mixgħul	Meta s-sinjal tal-output ikun validu, id-dawl indikatur jibqa' mixgħul b'mod kostanti
Dijanjosi ta' żball	Dijanjosi tal-komunikazzjoni, dijanjosi tal-provvista tal-enerġija, ċirkwit miftuħ tal-ħruġ (effettiv meta joħroġ il-kurrent)	Dijanjosi tal-komunikazzjoni, dijanjosi tal-provvista tal-enerġija	Dijanjosi tal-Komunikazzjoni, Dijanjosi tal-Enerġija, Ċirkwit Miftuħ tal-Output
Konverżjoni tal-firxa tal-kwantità diġitali	-20000~20000,-32000~32000,-27648~27648		0 ~ 20000,0 ~ 32000,0 ~ 27648
Preċiżjoni tal-ħruġ	±0.1%	±0.1% (Valur fuq skala sħiħa)
iffissar ta 'lsolation	M'hemm l-ebda iżolament bejn il-kanali tal-interface, iżda l-provvista tal-enerġija hija iżolata mill-interface, u l-interface hija iżolata mix-xarabank	Il-kanali tal-interface mhumiex iżolati minn xulxin, iżda l-interfaces huma iżolati mill-bus.500VAC
Ħin ta 'rispons tal-output	10% sa 90% pass: <100ms
Sejbien dijanjostiku	Dijanjosi tal-komunikazzjoni, dijanjosi tal-provvista tal-enerġija, ċirkwit miftuħ tal-ħruġ
Konfigurazzjoni tal-funzjoni ta 'rappurtar dijanjostiku	appoġġ
Tip ta' konnessjoni	Distribuzzjoni b'2 wajers, 4 wajers mhux distribuzzjoni
Drift tat-temperatura	± 50ppm/k
Konfigurazzjoni tal-istatus tal-ħruġ wara l-għeluq	Żomm l-output kurrenti jew joħroġ il-valur issettjat minn qabel
Modalità ta' waqfien	Waqqaf fil-modalità tal-ħsara, waqqaf l-aġġornament.
Daqs tad-dejta tal-proċess IO	16-il byte
Modalità ta 'sinkronizzazzjoni	Jappoġġja s-sinkronizzazzjoni fi ħdan grupp wieħed ta' coupler
Immappjar IO	Jappoġġja l-mod mapping tal-kliem

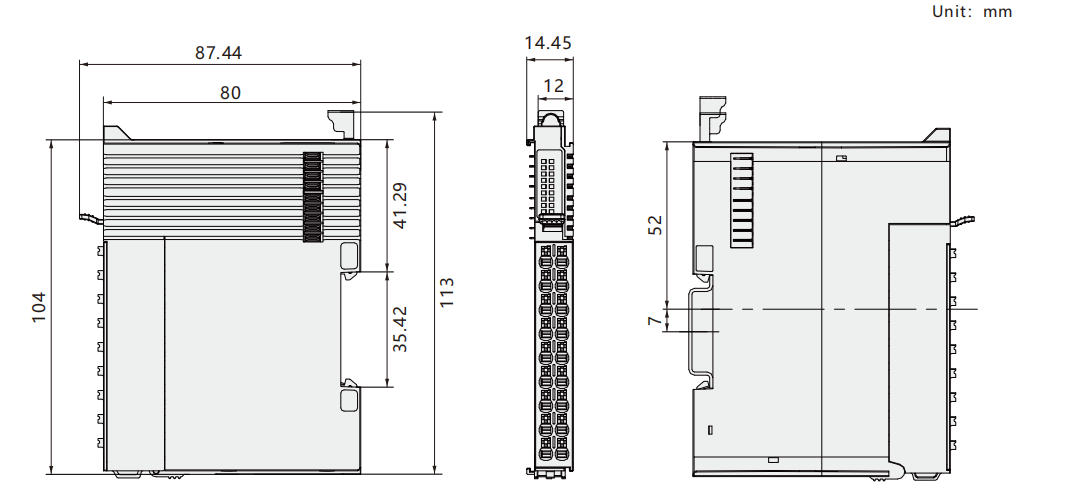

Dimensjoni

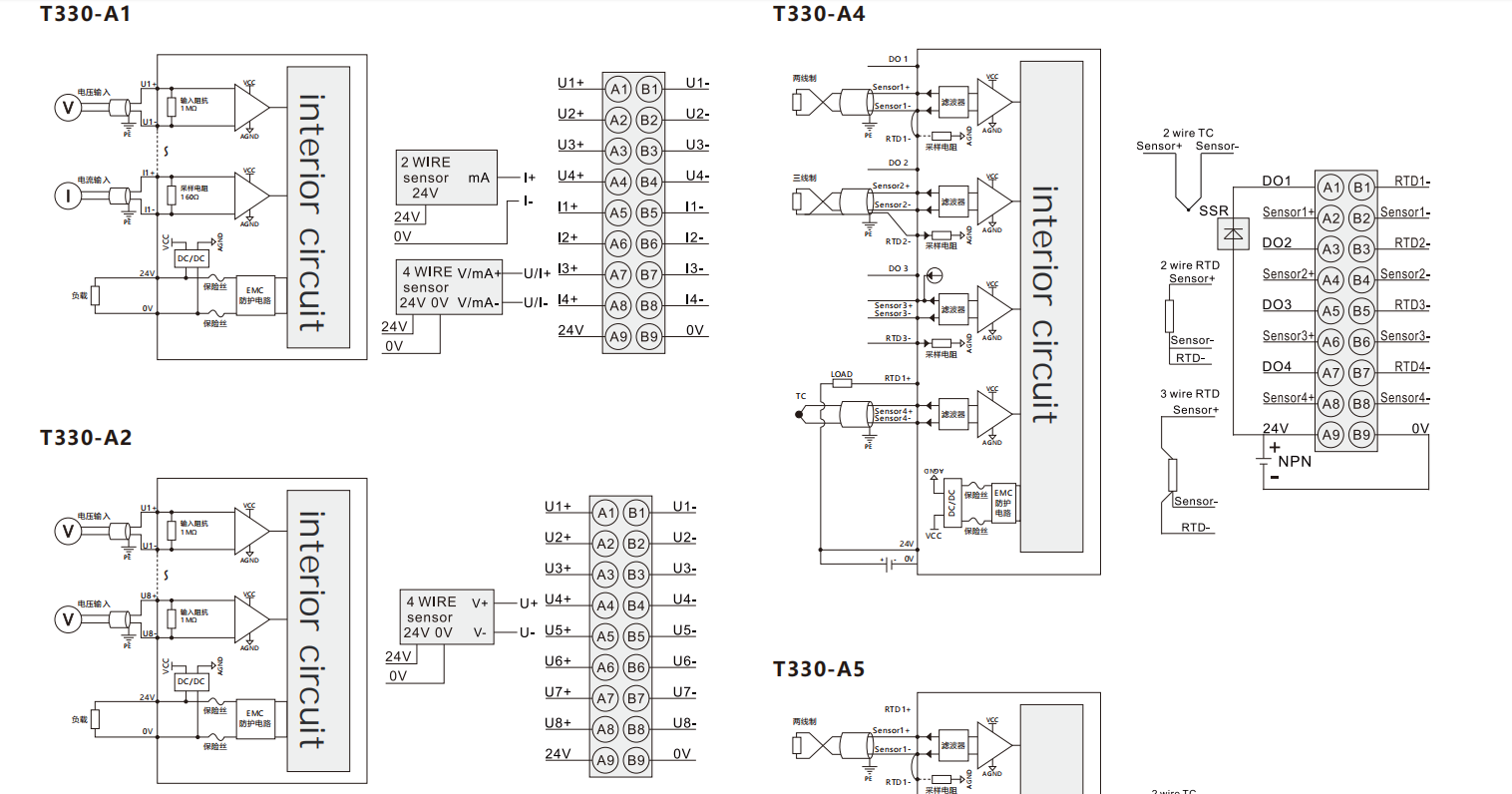

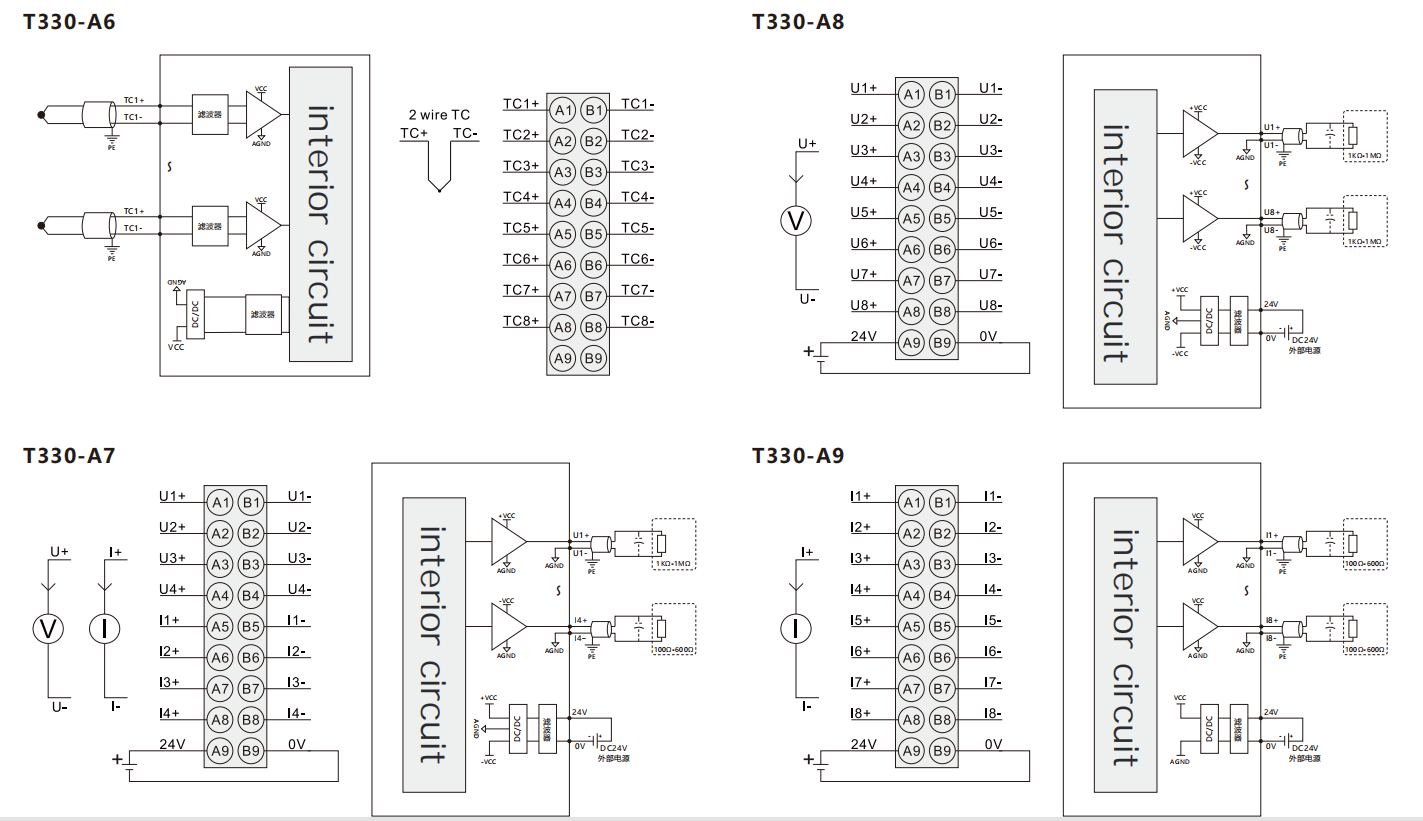

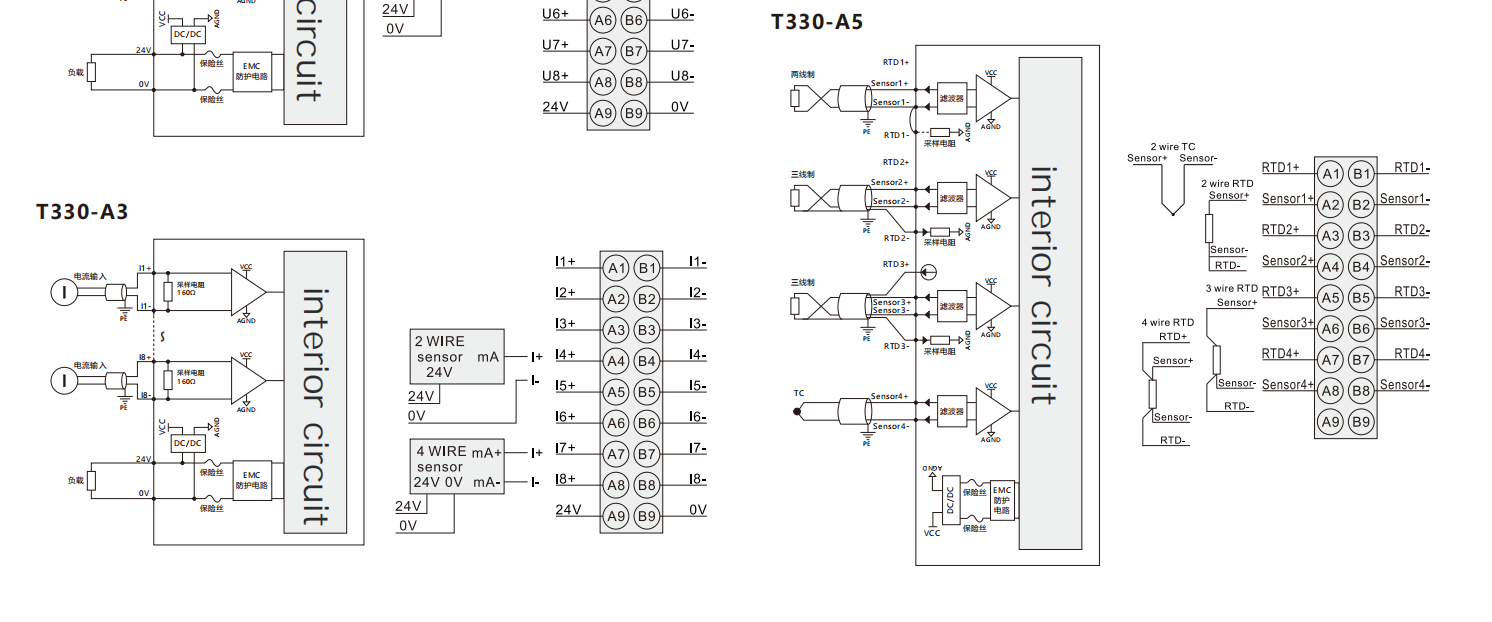

Dijagramma tal-wajers
