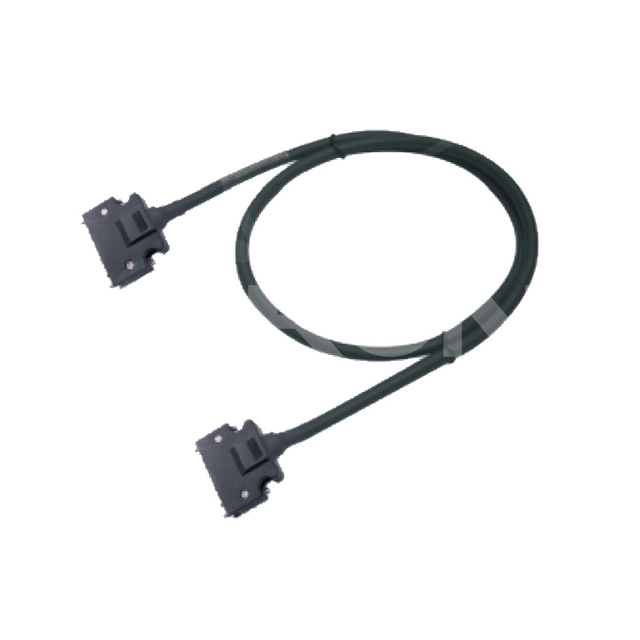

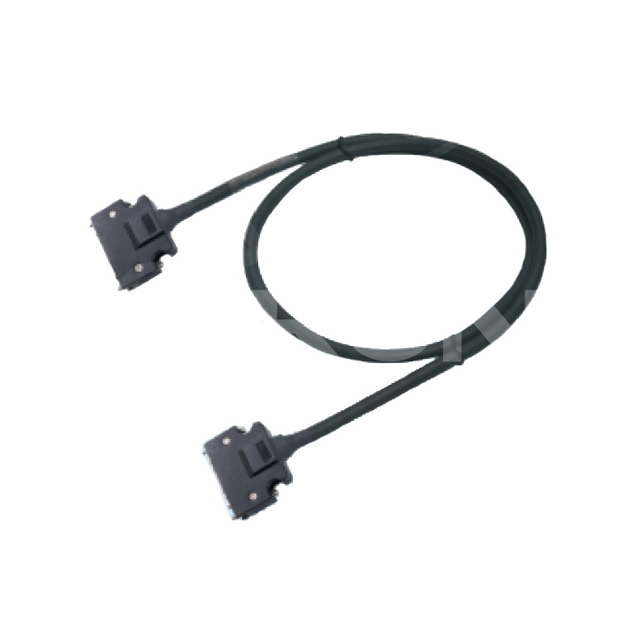

X220
SiRON
Спецификација на кабел
Спецификација на кабел |
AWG28 |
| Жица сочинуваат | 7/0,127 |
Материјал за проводници и изолатори |
Проводник: Мека бакарна жица Изолатор: PE |
Извртување и полирање |
Фил: Памучна нишка Лента за завиткување: Хартиена лента |
Изгледна состојба облога |
ПВЦ |
Отпорност на проводникот и отпорност на изолација |
Импеданса на проводникот: Под 239Ω/Kn; Отпорност на изолација: над 50 Ω2/Kn |
| Отпорност на напон (воздух) | AC500V/мин |

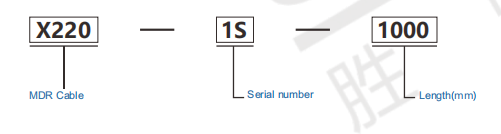

Пример
Забелешка: Горенаведените се стандардни модели. Ако ви треба лабава линија од другата страна, ве молиме додадете 'D' по моделот. За детали, ве молиме консултирајте се со соодветниот продажен персонал.

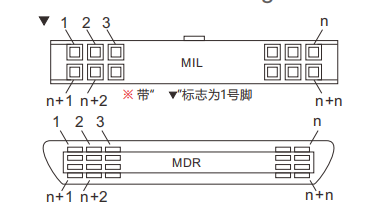

Табела за уредување на дупки
Дупка локација аранжман план за SiRON компанија дефинира редоследот на стандардот, различни производители женски главата страна на дупка локација редоследот може да биде различен, и кога се користи ве молиме обрнете внимание да се провери.
Пристаниште соодветна листа
Сите производи споменати на табелата се во сопственост на SiRON Company, и ве молиме погледнете го сеопфатниот каталог за релативните спецификации на серијата T
Модел |
Соодветно на CN1 |
Соодветно на CN2 |
| Бренд | Терминални блокови | |
X220-1S |
PANASONIC KEYENCE ЈАСКАВА ФУЏИ ДЕЛТА САЊО АБ MITSUBISHI |
T064 T234 |
X220-3S |
T022 T032 |
|
X220-4S |
Т235 |
|
X220-5S |
- | |
X220-8S |
Т232 |
|
| X220-9S | Т233 |

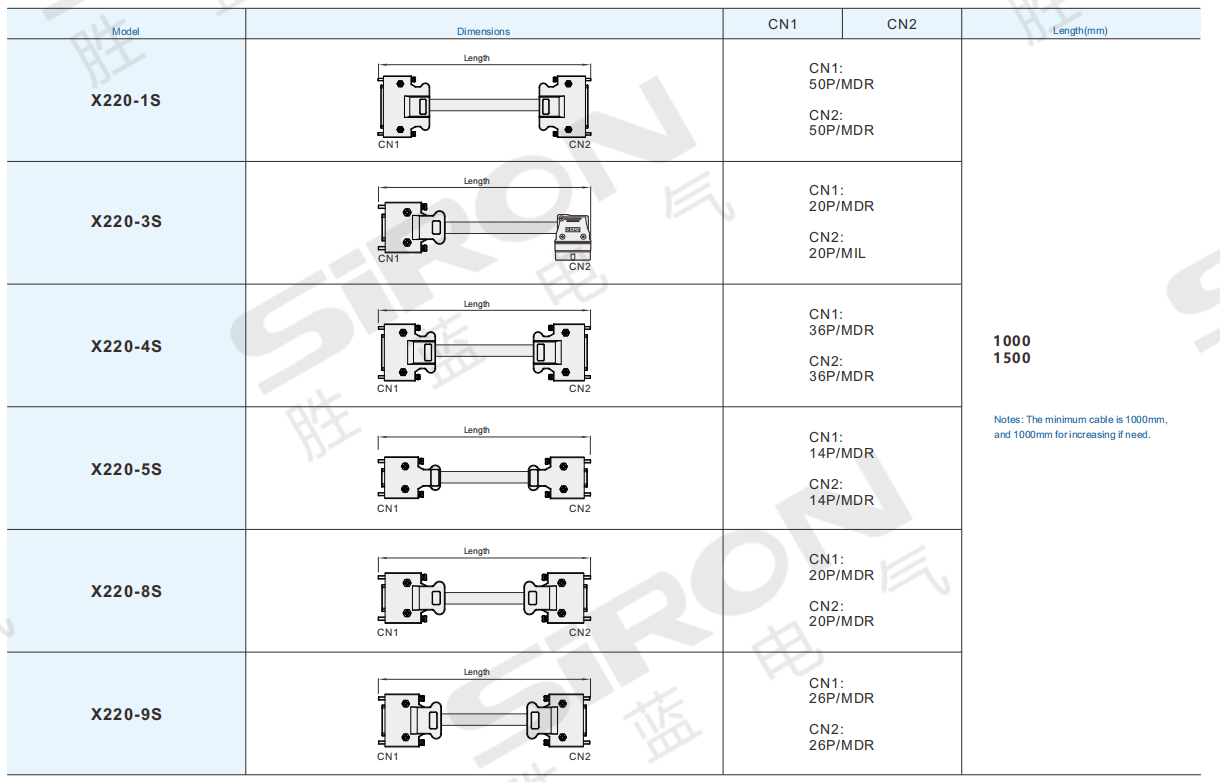

Преглед
На цртежот, CN1 се однесува на PLC, CN2 се однесува на терминалниот блок.

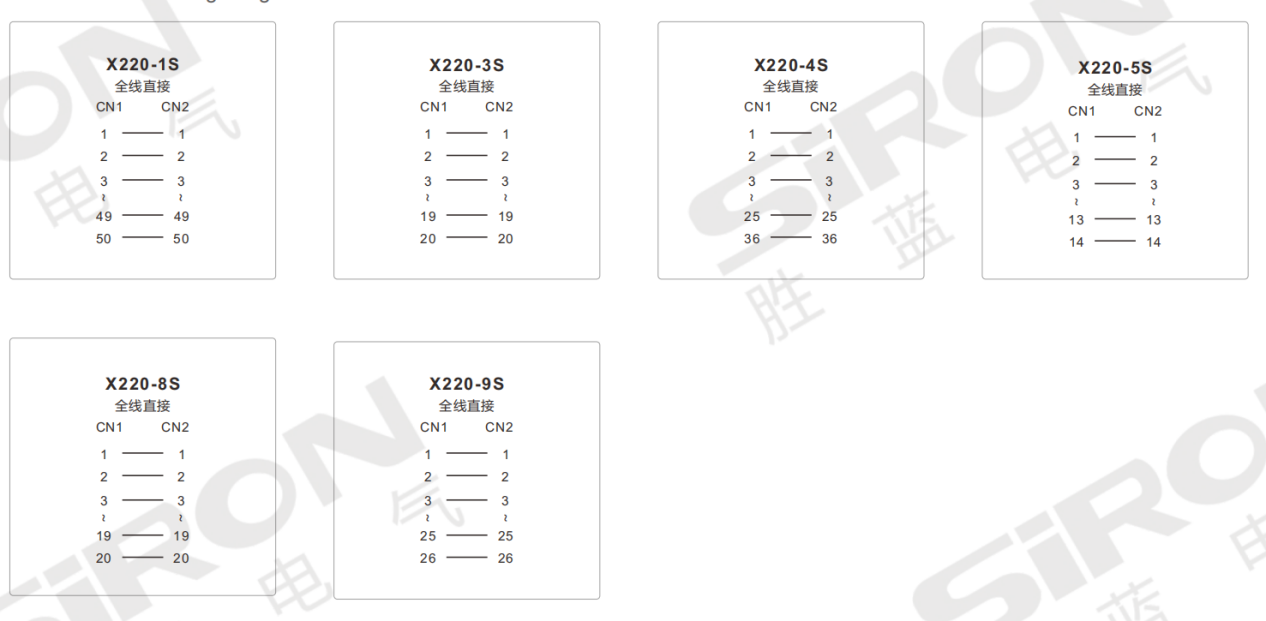

Дијаграм за поврзување
