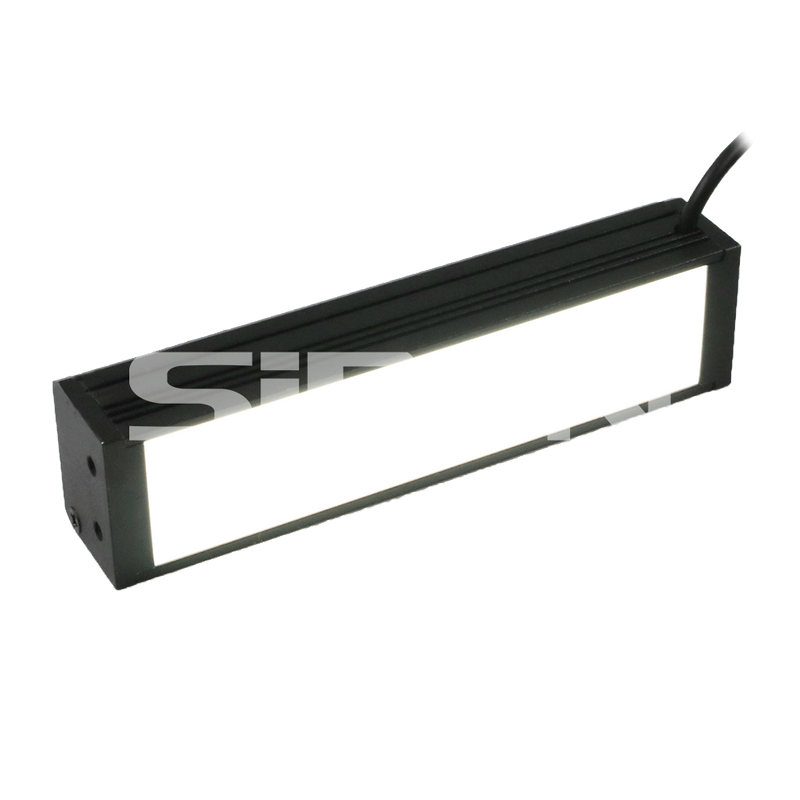

Серија K711
СиРОН
8479909090
За изборот
v
Пример за избор: K711-8030-R ја означува серијата K711, должината на прозрачната област е 80 mm,
ширината на прозрачната површина е 30 mm, а бојата на изворот на светлина е црвена.
Забелешка: R - црвено; G - зелена; Б - сина; W - бело; IR - инфрацрвена; Ув-ултра виолетова.
| LED редови | 6 реда | LED редови | 10 редови |
| Должина на светлината област | 80.120.160.200.240.280.320.360 400.440.480.520 |
Должина на светлината област | 50,100,150,200,250,300,350,400 450.500.550.600 |
| Ширина на светла површина | 30 | Ширина на светла површина | 50 |
Спецификации
| Име | Извор на светлина со висок униформа |
| Изглед |

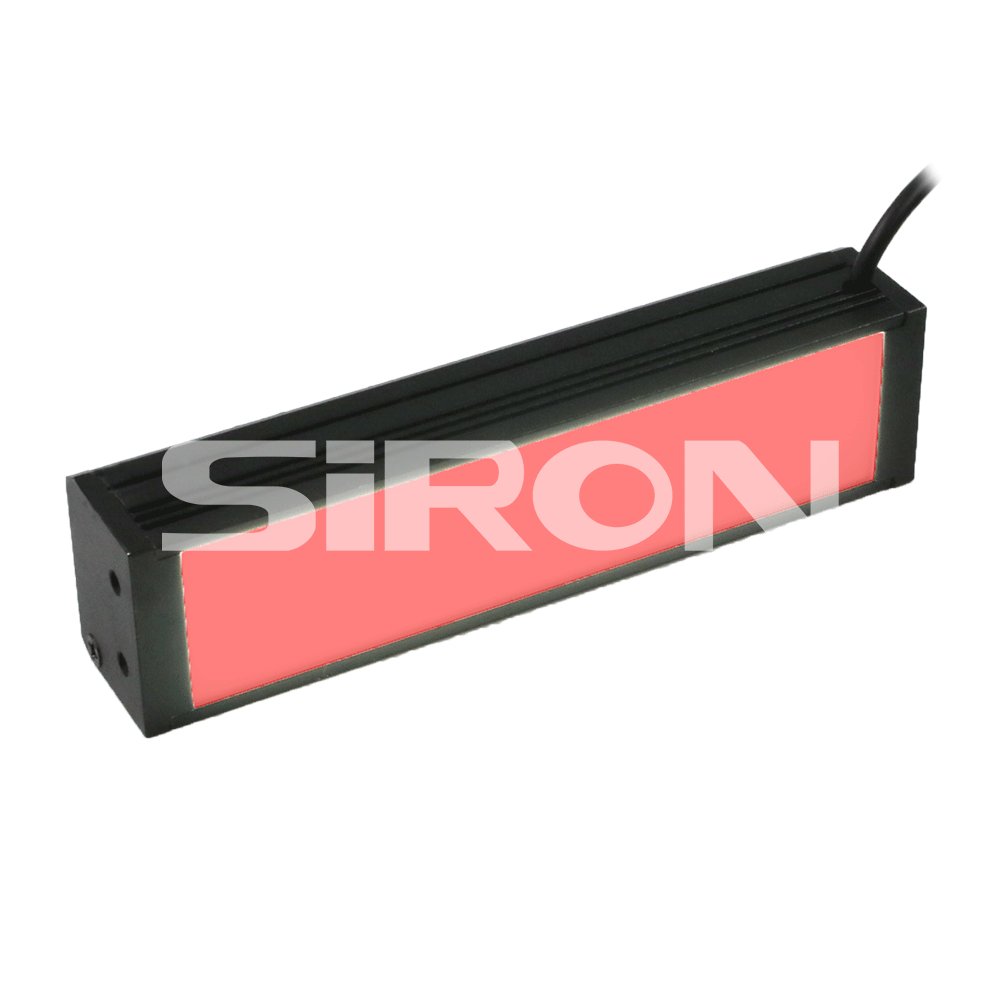

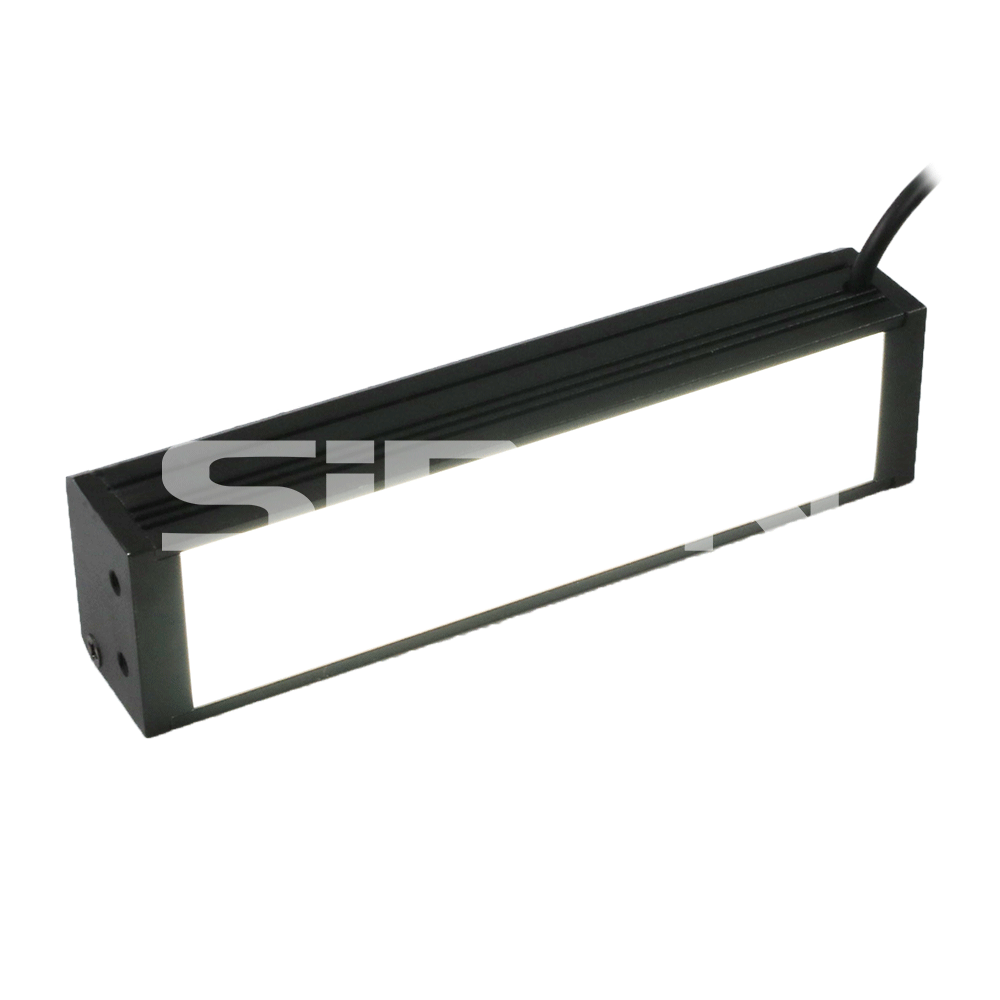

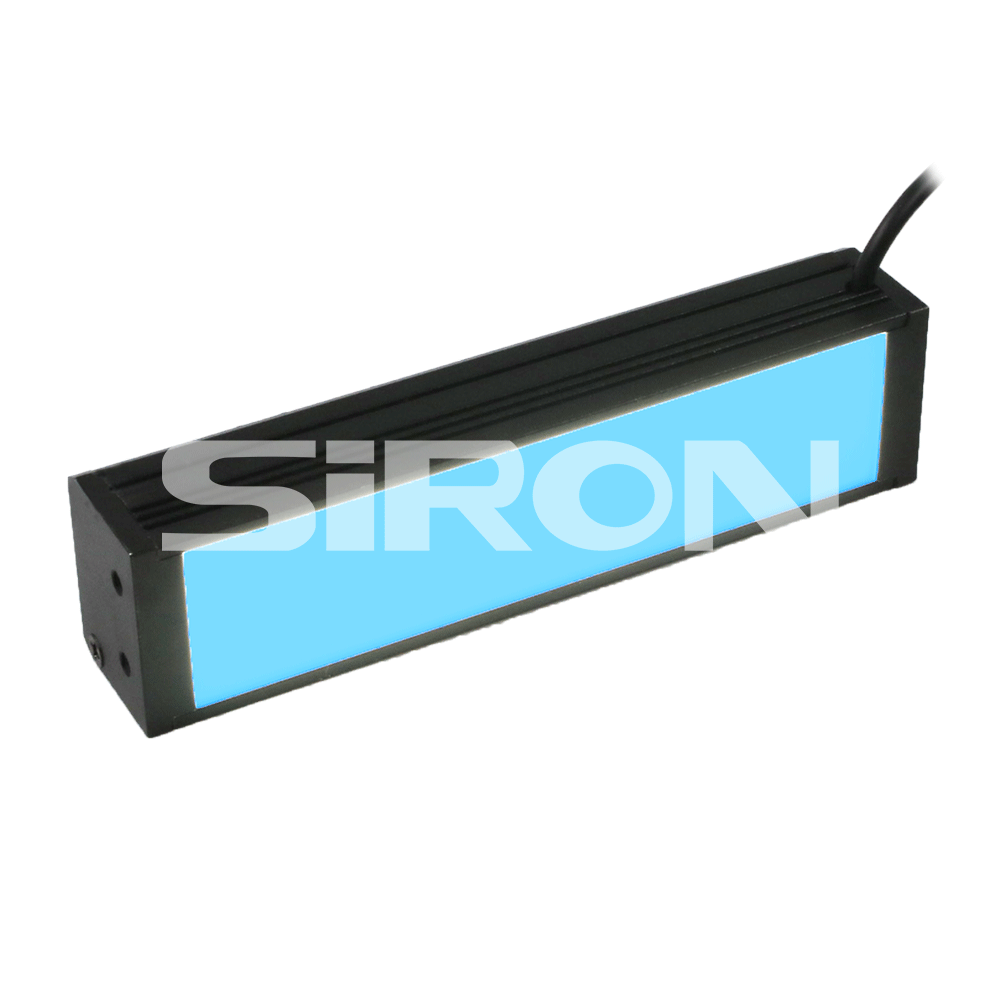

Бело црвено зелено сино |
| Напон | 24V DC |
| Работна температура | -10+60℃ |
| Работна влажност | 20-85% (Без атомизација) |
| Контролор | Аналоген контролер;Дигитален контролер;Стробоскопски контролер |
| Опсег на примена | Откривање дефекти на LCD панелот; Откривање на површински пукнатини; Откривање на површински дефекти на фин метал |
| Бранова должина и температура на бојата |
W: 6500K B: 465 ~ 470 nm R: 620 ~ 630 nm IR: 850 ~ 940 nm G: 525 ~ 530 nm UV: 365 ~ 395 nm |
Пример
Недостасува таблет и откривање на скршени податоци Откривање на позиционирање на плочата на ПХБ
Два ленти извори на светлина се користат за спротивни Извори на светлина се користат за спротивна униформа
еднообразно осветлување за јасно да се прикаже осветлувањето што недостасува за јасно да се прикаже контурата
и скршени таблети. на ПХБ плочата.
Карта на униформност на дистрибуција
Темно поле: 150 × 70 мм Светло поле: 150 × 110 мм
График на карактеристики на осветлување
Сродни производи
| Контролор |  |
 |
 |
Продолжен кабел |  |
Аналоген контролер К790/П.065 |
Дигитален контролер К791/П.067 |
Строб контролер K792/P.069 | K019-2-XXXX (Достапни се приспособени должини; потврдете ја должината пред нарачката) |
Димензија
6 реда LED диоди
10 реда LED диоди
