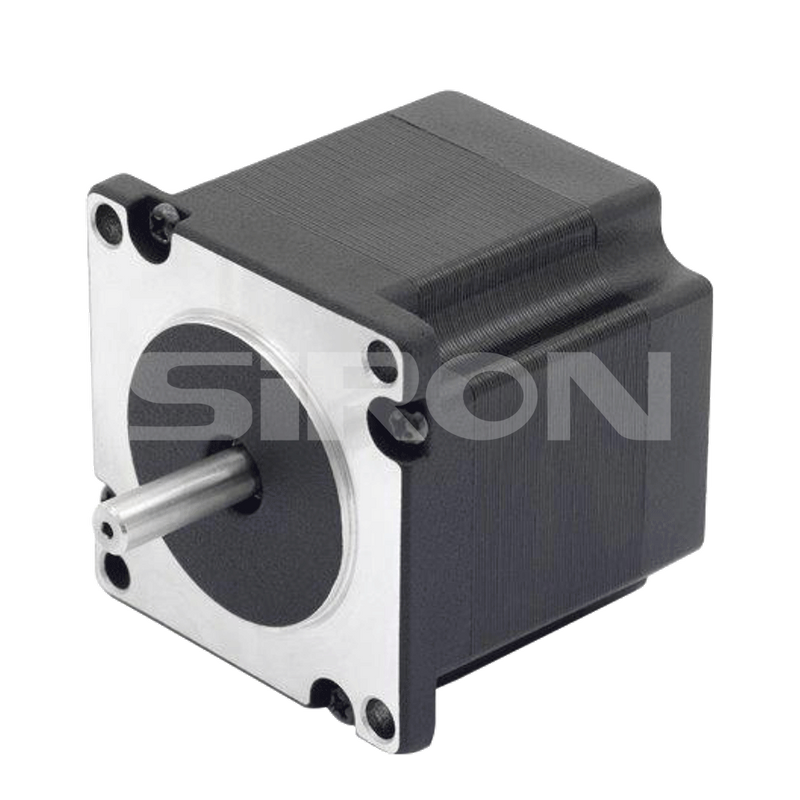

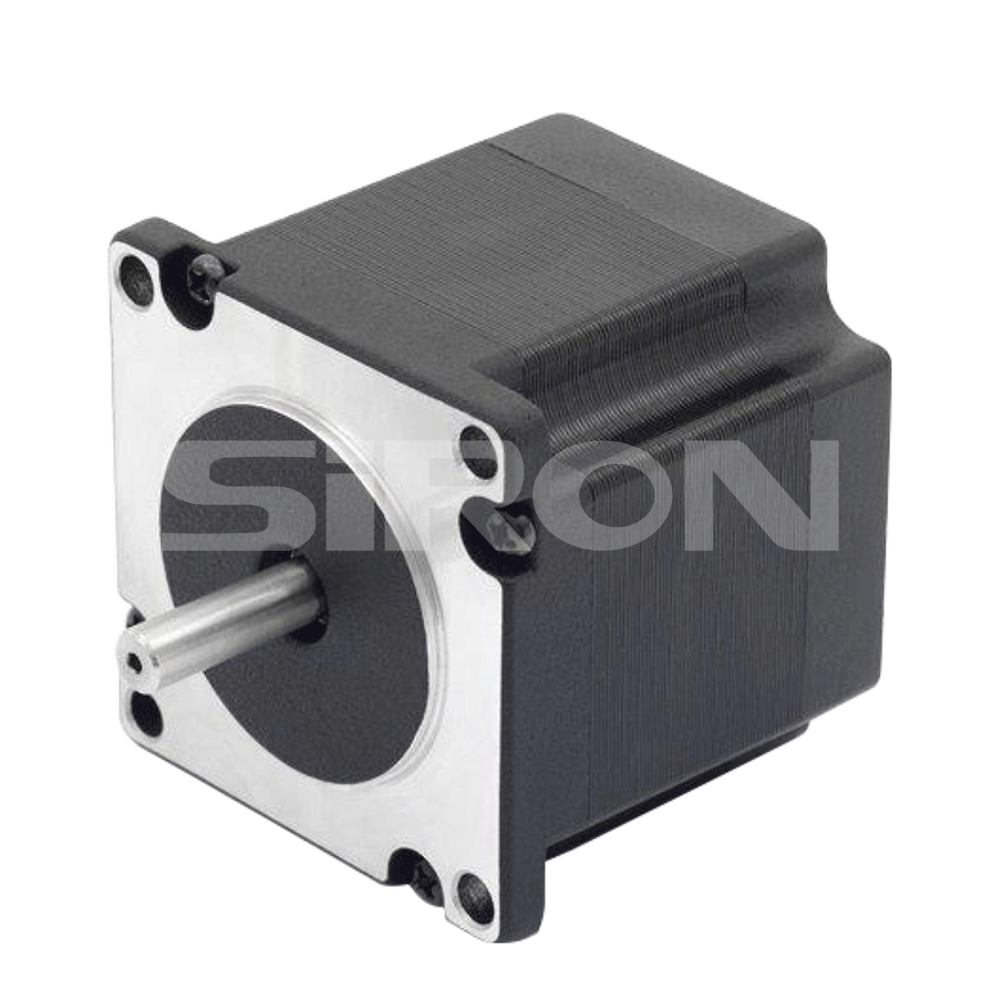

SiRON M270-57 serijos dviejų fazių žingsninis variklis

Savybės

* 0,9° žingsnio kampas;
* Didelė raiška, mažas triukšmas;
* Didelis sukimo momentas, žema vibracija, didelis efektyvumas;
* Tikslus padėties valdymas;
* Jis gali tiksliai valdyti ir patogų reguliavimą.

Kiekis:
Prieinamumas:





Pasiteirauti Pridėti į krepšelį PDF eksportas

Modelis:
M270-57
Prekinis ženklas:
SiRON
Kodas:
8501109990

0,9° žingsnio kampas 57 mm rėmo dydis 0,39 Nm laikymo sukimo momentas

Produkto aprašymas

Apie atranką

Pasirinkimo pavyzdys: M270-57-0391 yra M270 serijos dvifazis žingsninis variklis, kurio rėmo dydis 57 mm, 0,39 Nm laikymo momentas ir 0,9° vienos ašies.

1 lentelė

Kodas	039	055	090	120	135	180
Laikymo momentas	0,39 Nm	0,55 Nm	0,9 Nm	1,2 Nm	1,35 Nm	1,8 Nm

Specifikacija

Modelis	M270-57 serija
Radialinis žaidimas	0,02 mm @ 450 g	Žingsnio kampas	0,9°
Ašinis žaidimas	0,08 mm @ 450 g	Žingsnio kampo tikslumas	± 5 % (visas žingsnis iškraunamas)
Maks.radialinė jėga	75 N (20 mm atstumu nuo flanšo)	Izoliacijos atsparumas	100MΩ, 500VDC
Maks.ašinė jėga	15N	Aplinkos temperatūra	-20 ℃ ~ + 50 ℃
Dielektrinis stiprumas	600VAC/1s	Izoliacijos klasė	B klasė

Matmenys

企业微信截图_ 17685494009 405

Elektrinės savybės

Modelis	M270-57-0391	M270-57-0551	M270-57-0901	M270-57-1202	M270-57-1352	M270-57-1802
Adapterio pavara	M280-556	M280-556	M280-556	M280-556	M280-556	M280-556
Srovė fazei	2	2.8	2	2.8	2	2.8
Hokdingo sukimo momentas	0.39	0.55	0.9	1.2	1.35	1.8
Padėties nustatymo sukimo momentas	0.021	0.021	0.04	0.04	0.068	0.068
Kiekvienas pasipriešinimas	1.4	0.7	1.8	0.9	2.25	1.13
Kiekviena induktyvumas	2.2	2.2	4.5	4.5	5.6	5.6
Laidų skaičius	6	4	6	4	6	4
Momentofinercija	120	120	300	300	480	480
svorio	0.45	0.45	0.7	0.7	1	1
Kūno ilgis	41	41	56	56	76	76
