M270-57
사이론
8501109990

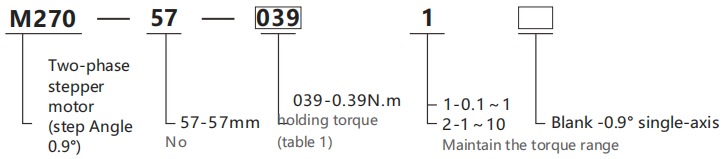

선택에 대해
선택 예: M270-57-0391은 M270 시리즈 2상 스테핑 모터를 나타내며 프레임 크기는 57mm, 유지 토크는 0.39Nm, 단일 축은 0.9°입니다.
표 1
| 암호 | 039 | 055 | 090 | 120 | 135 | 180 |
| 유지토크 | 0.39Nm | 0.55Nm | 0.9Nm | 1.2Nm | 1.35Nm | 1.8Nm |
사양
| 모델 | M270-57 시리즈 | ||
| 방사형 플레이 | 0.02mm@450g | 스텝 각도 | 0.9° |
| 축방향 플레이 | 0.08mm@450g | 스텝 각도 정확도 | ±5%(전체 스텝이 언로드됨) |
| 최대 방사형 힘 | 75N(플랜지에서 20mm 떨어진 곳) | 절연저항 |
100MΩ,500VDC |
| 최대 축력 | 15N | 주변 온도 | -20℃~+50℃ |
| 유전 강도 | 600VAC/1초 | 절연 등급 | 클래스 B |

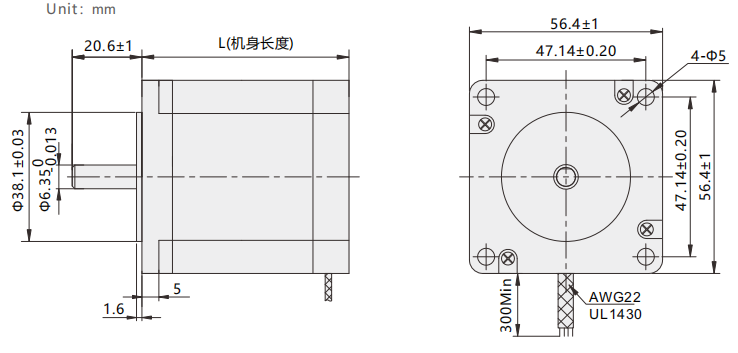

치수
전기적 특성
| 모델 | M270-57-0391 | M270-57-0551 | M270-57-0901 | M270-57-1202 | M270-57-1352 | M270-57-1802 |
| 어댑터 드라이브 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 |
| 위상당 전류 | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 |
| 호딩 토크 | 0.39 | 0.55 | 0.9 | 1.2 | 1.35 | 1.8 |
| 포지셔닝 토크 | 0.021 | 0.021 | 0.04 | 0.04 | 0.068 | 0.068 |
| 각저항 | 1.4 | 0.7 | 1.8 | 0.9 | 2.25 | 1.13 |
| 각 인덕턴스 | 2.2 | 2.2 | 4.5 | 4.5 | 5.6 | 5.6 |
| 리드선 수 | 6 | 4 | 6 | 4 | 6 | 4 |
| 모멘토미너시아 | 120 | 120 | 300 | 300 | 480 | 480 |
| 무게 | 0.45 | 0.45 | 0.7 | 0.7 | 1 | 1 |
| 몸길이 | 41 | 41 | 56 | 56 | 76 | 76 |

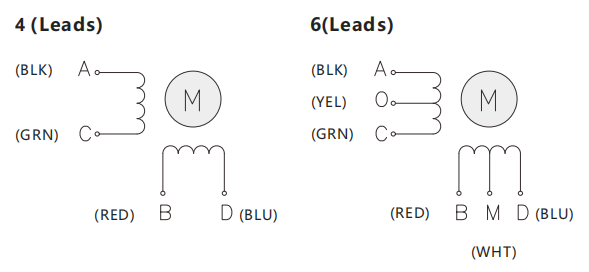

배선도

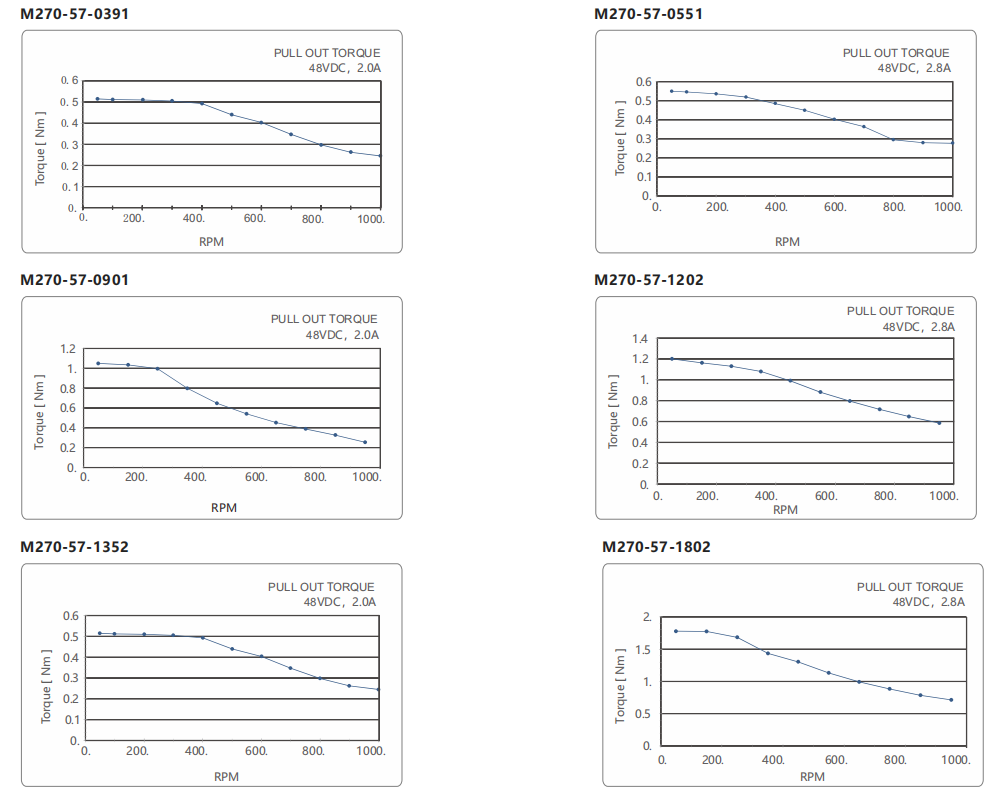

거리 주파수 곡선
