SiRON K041-11~K041-14 serijos M8 indukcinis artumo jungiklis trumpas tipas

Apie atranką

 Pasirinkimo pavyzdys: K041-11 nurodo K041 seriją, serijos numeris 11, su NPN išėjimu, įprastai atidarytas, išėjimas;

                                       K041-11-S nurodo K041 seriją, serijos numeris 11, su NPN išėjimu, įprastai atvira, jungtimi.

 Specifikacijos

Vardas		M12 indukcinis artumo jungiklis (trumpojo tipo)
Modelis	NPN NR	K041-11	K041-11-S	K041-12	K041-12-S	K041-13	K041-13-S	K041-14	K041-14-S
	NPN NC	K041-11C	K041-11C-S	K041-12C	K041-12C-S	K041-13C	K041-13C-S	K041-14C	K041-14C-S
	PNP NR	K041-11P	K041-11P-S	K041-12P	K041-12P-S	K041-13P	K041-13P-S	K041-14P	K041-14P-S
	PNP NC	K041-11P-C	K041-11P-CS	K041-12P-C	K041-12P-CS	K041-13P-C	K041-13P-CS	K041-14P-C	K041-14P-CS
WiringFom		Išleidimo anga	Jungtis	Išleidimo anga	Jungtis	Išleidimo anga	Jungtis	Išleidimo anga	Jungtis

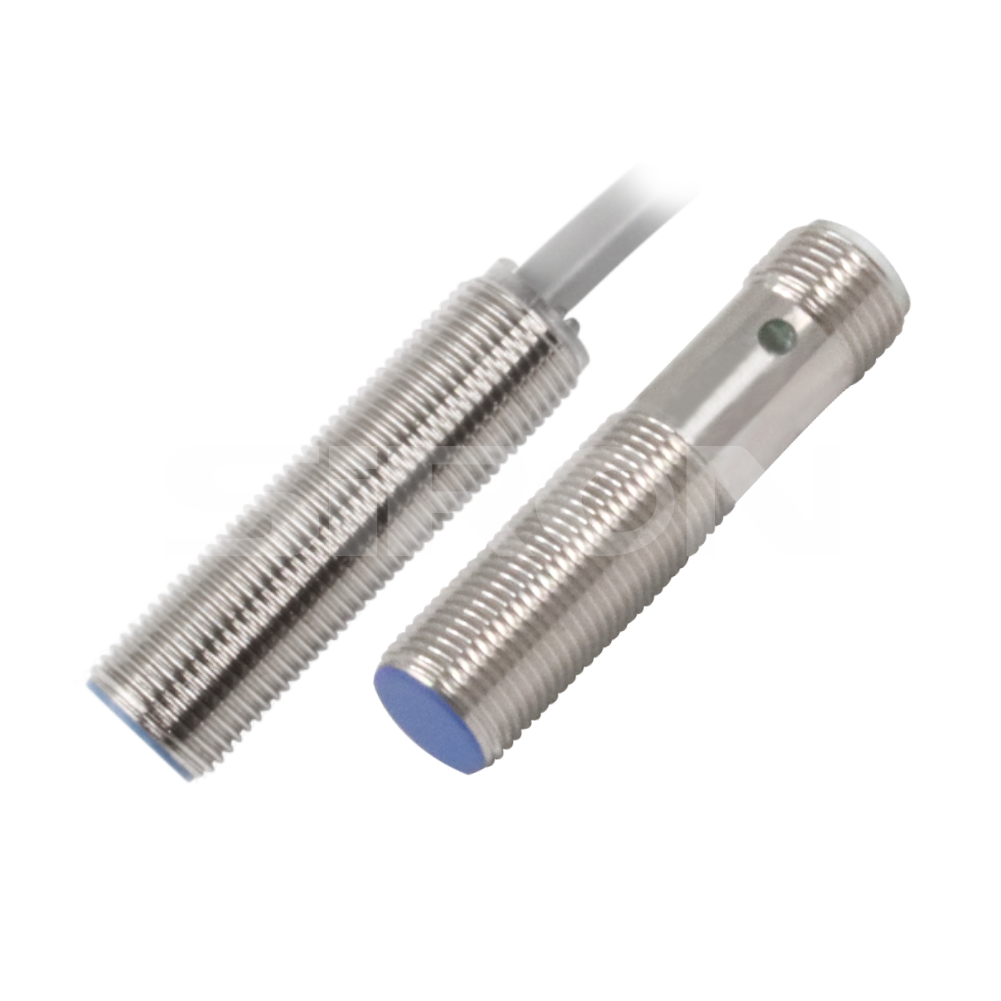

Išvaizda
Aptikimo atstumas		4 mm		6 mm		8 mm		10 mm
Montavimas		Nuplaunamas montavimas		Kvazi-flush montavimas		Nenuleidžiamas montavimas
Siūlas		M12×1mm
Darbinė įtampa		10-30V DC
Įjungimo-išjungimo lygis		3000 Hz		800 Hz		500 Hz		400 Hz
Slėgio kritimas		≤2.0V
Apkrovos srovė		200 mA
Srovė be apkrovos		≤10mA (24V)
Histerezė		<15 % (Sr)
Pakartojamumas		<1,0 % (Sr)
Aplinkos temperatūra		-25–70 ℃
Korpuso įvertinimas		IP67
Medžiaga		Jutimo paviršius: PBT; Korpusas: variu padengtas nikeliu
Kabelis		Išeinantis tipas: PVC kabelis; 3 x 0,35 mm kvadratas; Kištuko tipas: M12 jungtis
Kabelio ilgis		2 mln

Pavyzdys



Staklių ruošinių apžiūra                                         Metalinių detalių kiekio nustatymas

Sujungimo schema

Matmenys
