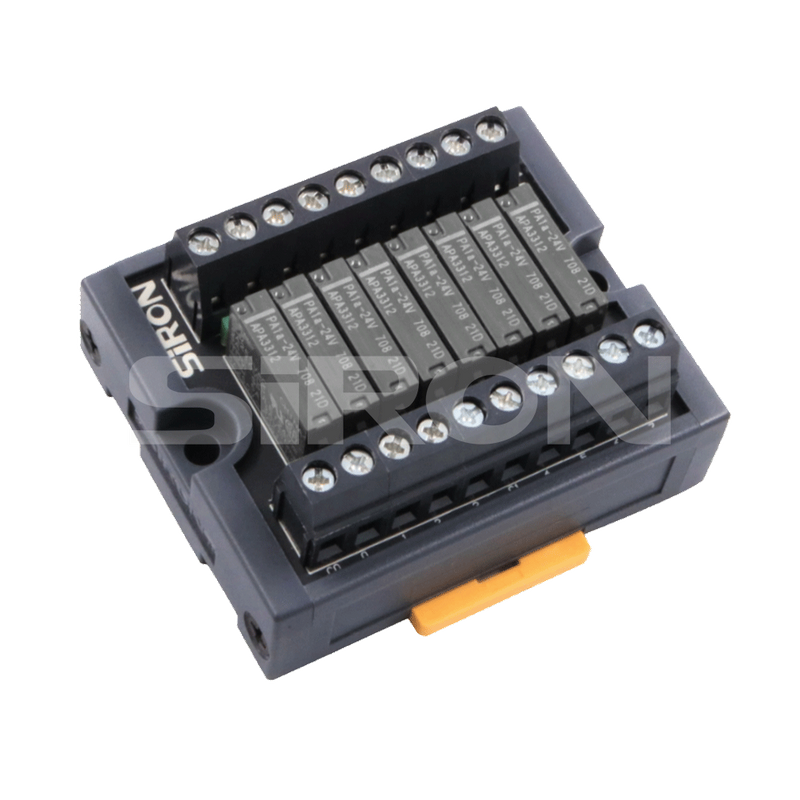

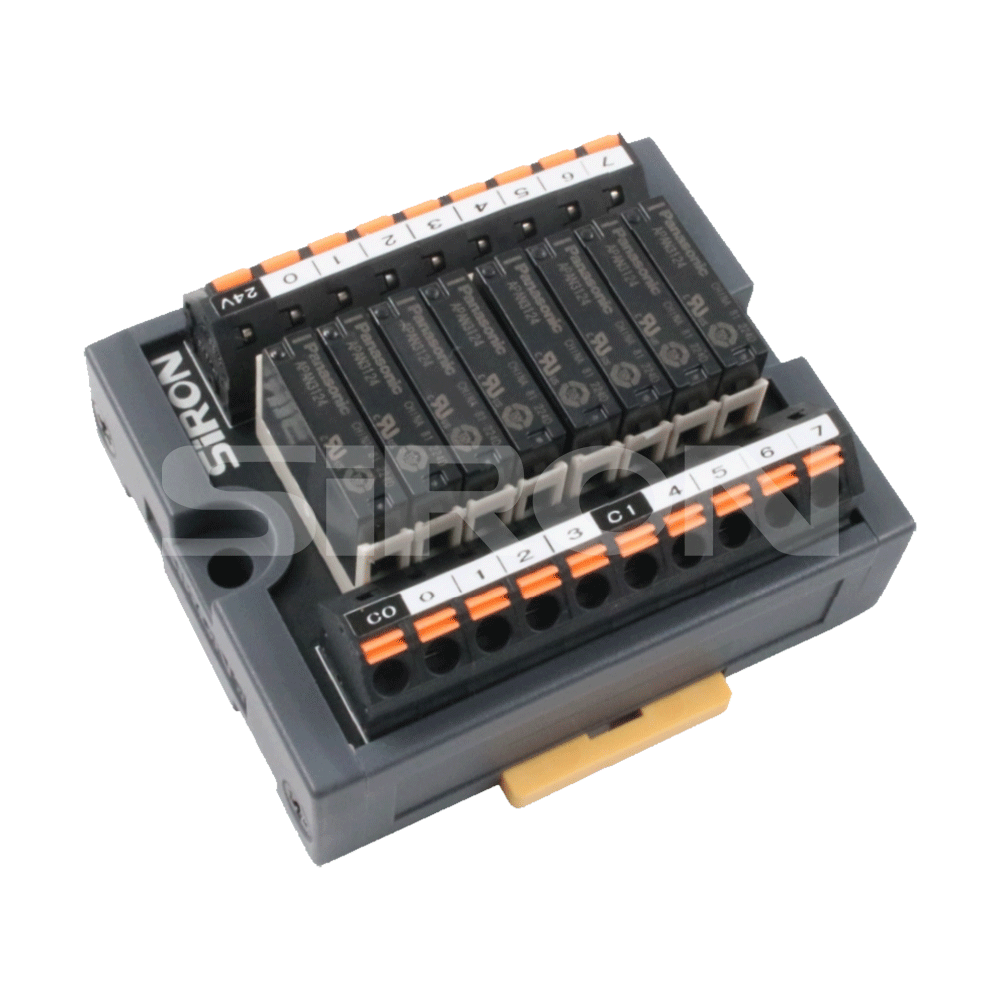

SiRON Y410~Y413 시리즈 8비트 릴레이 모듈

메모

주문하기 전에 부하 유형과 크기를 확인하고 적절한 제어 방법을 선택하십시오.

접촉 보호 계획은 이 장의 제품을 참조하십시오.

PLC 연결 시 반드시 당사에서 개발한 해당 특수 케이블을 사용하시기 바랍니다.

적합한 와이어

명세서

모델	Y410/Y410-P/Y410-T Y410-C/Y410-PC Y410-TC	Y410-A/Y410-D/Y410-AT Y410-AC/Y410-DC Y410-AT-C	Y411/Y411-P Y411-C Y411-PC	Y412/Y412-P  Y412-C Y412-PC	Y413/Y413-P  Y413-C Y413-PC
이름	8비트 릴레이 모듈	8비트 플러그형 릴레이 모듈	8비트 릴레이 모듈	8비트 릴레이 모듈	8비트 릴레이 모듈

'Y410-C' 등 경제형 모델번호 뒤에 'C'를 붙입니다. 2. 'Y410-O' 등 옴론 전용 모델번호 뒤에 'O'를 추가합니다. 3. 'Y410-AO' 등 옴론 플러그형 제품의 경우 자세한 내용은 해당 영업사원에게 문의하세요.

적합한 PLC

브랜드 제한 없음	PLC에 제한 없음
파나소닉		FP0-C16T/C16CT(출력) FPO-C16P/C16CP(출력) FPO-C32T/C32CT/T32CT(출력) FPO-C32P/C32CP/T32CP(출력) FPO-E16T/P(출력) FPO-E32T/P(출력)	FP0-E8YT FPO-E16YT Fp -C32(OUT) Fp -C28(OUT)
브랜드 제한 없음	PLC에 제한 없음	PLC에 제한 없음

명세서

입력	릴레이 코일 사양
	명목상 오일 보이티지		DC 24V
	공칭 작동 전류		7.5mA
	코일 저항		3200Ω
	픽업 전압		정격전압 7~0%
	드롭아웃 보이티지		정격전압 5%
	최대 허용 전압		정격전압 1 2 0%
	공칭 작동 전력		180MW
산출	스위치 회로
		준비	(1NO)
		초기 접촉 저항	30mΩ(프랑스 DC6V1A를 통한 전압 강하)
		공칭 스위칭 용량(저항성 LCD)	5A 250VAC,5A30V DC
		최대 스위칭 전력(저항 부하)	1250VA,150W
		최대 스위칭 전압	5A
		최대 스위칭 용량	250VAC;30VDC
		최소 스위칭 용량	DC 100mv 100uA
	COM 포트	최대 스위칭 용량	12A
	기대 수명	기계	200,000회(온-오프 빈도 분당 180회)
		전기	100,000회(온-오프 빈도 분당 20회)
해당 출력 장치			솔레노이드, 경고등, 릴레이 또는 접촉기.
전기적 특성		행동 시간	10ms
		테스트 시간	5ms
주변		작동 온도	-40℃~70℃
		사용 습도	5%~85%

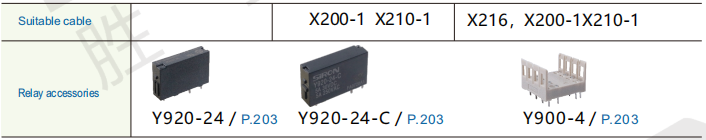

관련상품

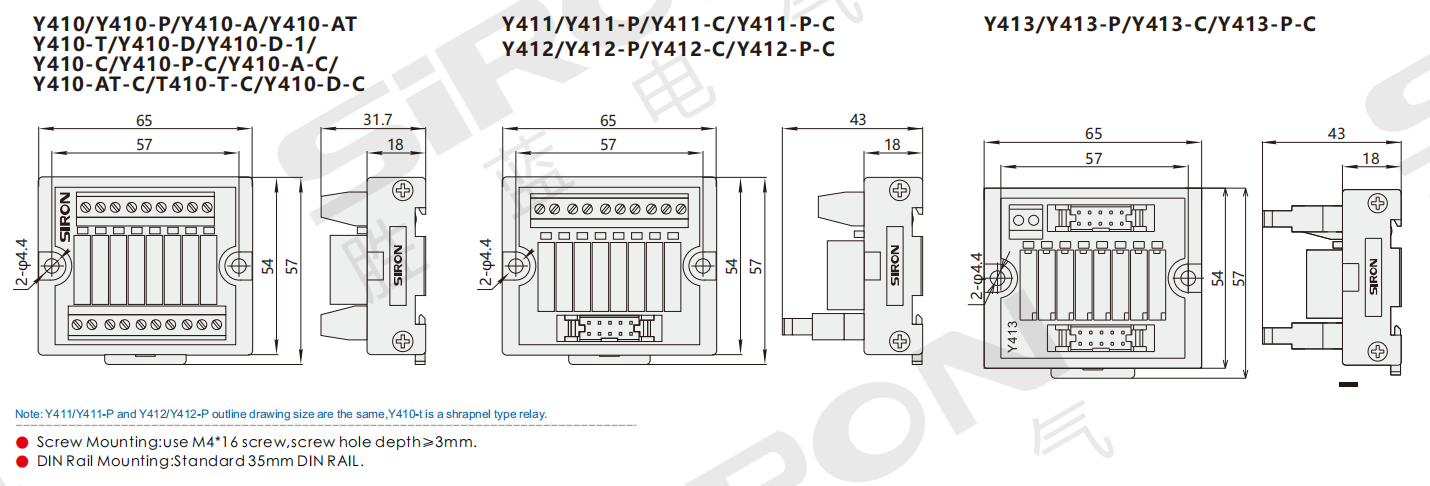

치수

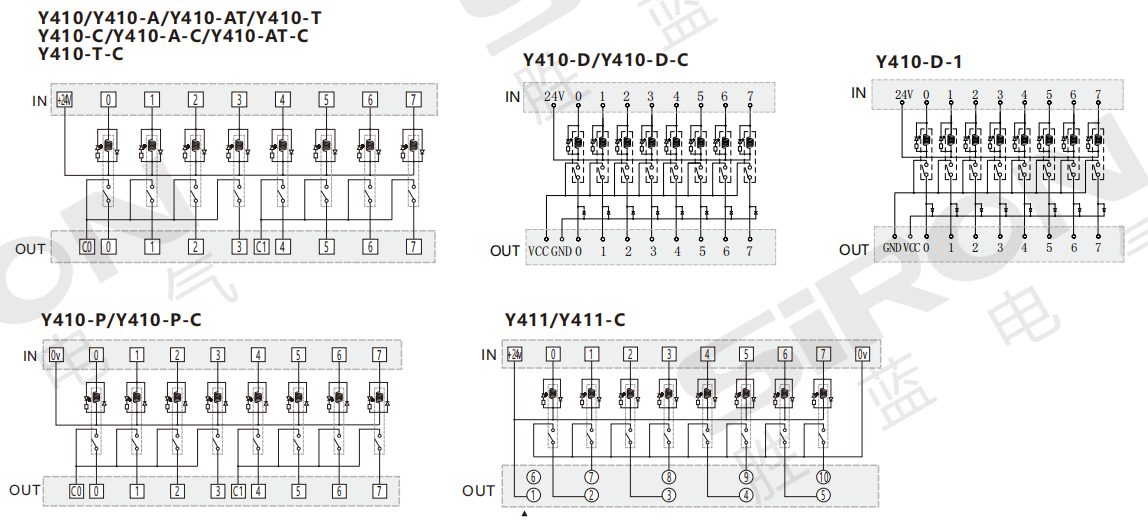

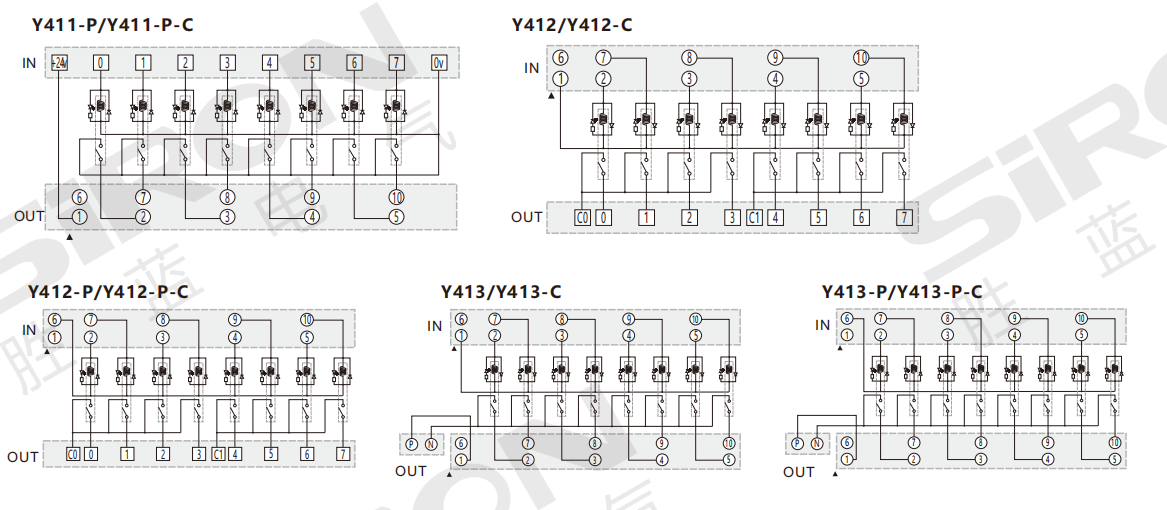

배선도
