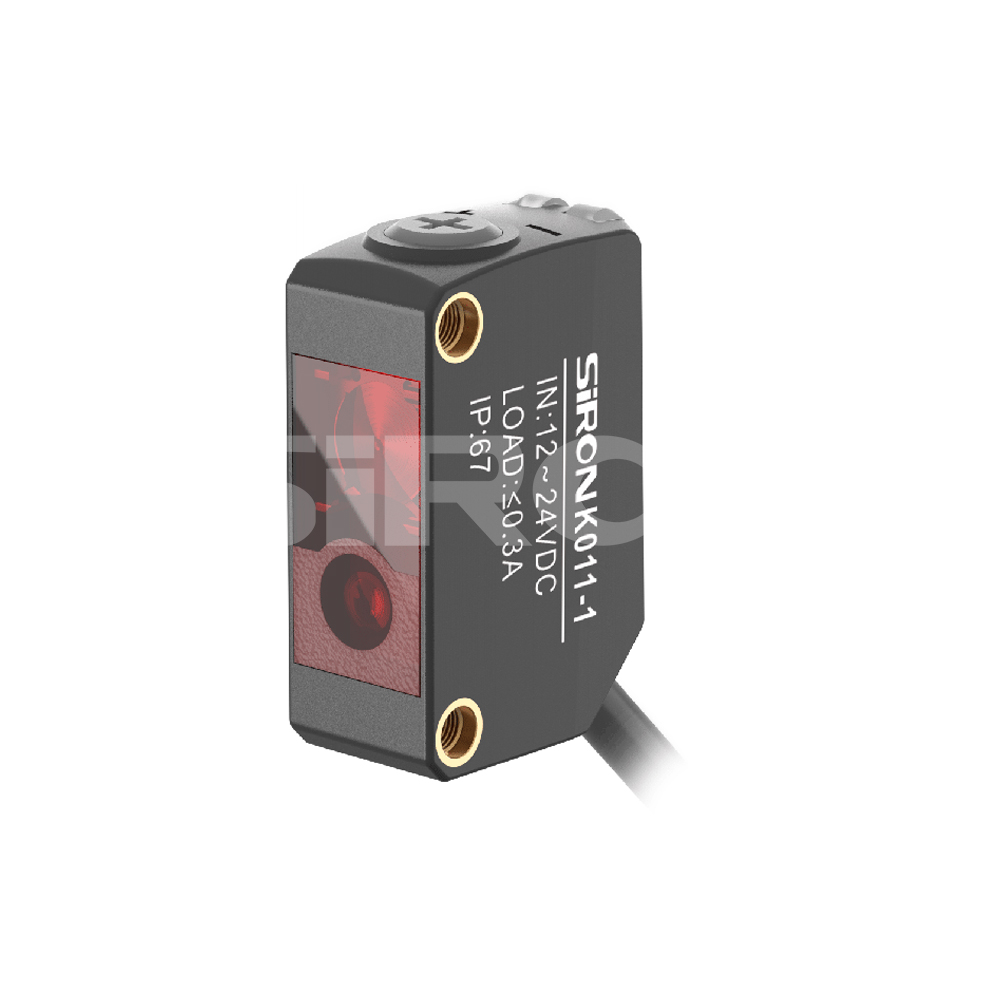

SiRON K011-1～K011-2 シリーズ レーザセンサ 乱反射背景抑制

選考について

選定例：K011-1はK011シリーズ、シリアルNo.1、NPN出力を示します。

                                     K011-1P は、K011 シリーズ、シリアル番号 1、PNP 出力を示します。

仕様

名前		レーザーセンサー
モデル	NPN	K011-1		K011-2
	PNP	K011-1P		K011-2P
光点		ポイントスポット		ラインスポーツ
スポットサイズ		1.5mm		190mm（検出距離300mmの場合）
外観
タイプ		拡散反射（背景抑制タイプ）	光源（波長）		レーザー (655nm)
検出距離		30～300mm	周囲温度		使用温度：-25～+55℃ 保存温度：-40～+70℃（氷結、結露なきこと）
設定範囲		40~300mm(白紙100mm);40~280mm(黒紙100mm)
電源電圧		DC12～24V ±10% 変動(PP)10%以下	周囲湿度		使用湿度：35～85%RH 保存湿度：35～95%RH（氷結、結露なきこと）
出力残留電圧		残留電圧 1V 未満 (負荷電流 10mA 未満)。
		残留電圧2V以下（負荷電流10～100mA以下）	保護ループ		電源逆接続保護/負荷短絡保護/ 相互干渉防止機能/出力逆接続保護
応答時間		動作・リセット：0.5ms以内
白黒エラー		3 % (距離 1 6 0 mm)	プロテクションダス		IP67
応力差		定格検出距離の3%未満	材料		シェル: ポリブチレンテレフタレート;表示部・レンズ部：ポリエステル複合ゴム
消費電流		30mA以下	ケーブル長		2M
制御出力		負荷電源電圧：DC26.4V max、負荷電流：100mA、漏れ電流：10μA maxmax、オープンコレクタ出力 NPN/PNP出力は種類により異なります）白線非光時ON / 白線光青線シールド時ON

例



     高速移動物体の検出 荷物の通過確認

                                                                                                                   ベルトコンベアを通って

寸法

配線図
