Finecorsa verticale serie SiRON K090-9-K

A proposito di selezione

Esempio di selezione: K090-9-K1 indica la serie K090-9, con K1 come numero di serie.

Modulo di contatto

Specifiche

Nome	Finecorsa orizzontale
Scatto operativo	Da 0,05 mm a 1 m/s (tipo a stantuffo)
Frequenza dell'azione	Elettrico: 20 volte al minuto
Resistenza di contatto	Inferiore a 15 mΩ (iniziale)
Resistenza di isolamento	Sopra 100 mΩ (sotto 500 V CC)
Rigidità dielettrica	Tra i terminali non continui, 1000VAC,50/60Hz per un minuto
	La tensione tra le parti che trasportano corrente e quelle che non trasportano corrente è 1500 V CA, 50/60 Hz per un minuto
	La tensione tra le parti che trasportano corrente e quelle che non trasportano corrente è 1500 V CA, 50/60 Hz per un minuto
Vibrazione	(*da 10 a 20 Hz): durata in caso di malfunzionamento ad ampiezza variabile di 1,5 mm: da 10 a 55 Hz
Shock	Durata meccanica: 1000 m/Sec⊃2; (circa 100G) Durata in caso di malfunzionamento: 300 m/Sec⊃2; (circa 30G)
Dintorni	Durante l'uso: da -20 a +80° C (non congelato)
Umidità	Tipo per uso generale: superiore all'85% di umidità relativa; Tipo sigillato: 95%RH
Vita elettrica	Oltre 500.000 volte
Peso	Circa 22-58 g



Valore nominale

Tensione nominale		Carico non induttivo				Carico induttivo				Corrente di spunto
		Carico resistivo		Carico della lampadina		Carico induttivo		Carico del motore
		NC	NO	NC	NO	NC	NO	NC	NO	NC	NO
AC	125	15		3	1.5	15		5	2.5	Sotto 30	Sotto 15
	250	15		2.5	1.25	15		3	1.5
	500	3		1.5	0.75	2.5		1.5	0.75
DC	8	15		3	1.5	15		5	2.5
	14	15		3	1.5	10		5	2.5
	30	6(2)		3	1.5	5		5	2.5
	125	0.4		0.4	0.4	0.05		0.05	0.05
	250	0.2		0.2	0.2	0.03		0.03	0.03

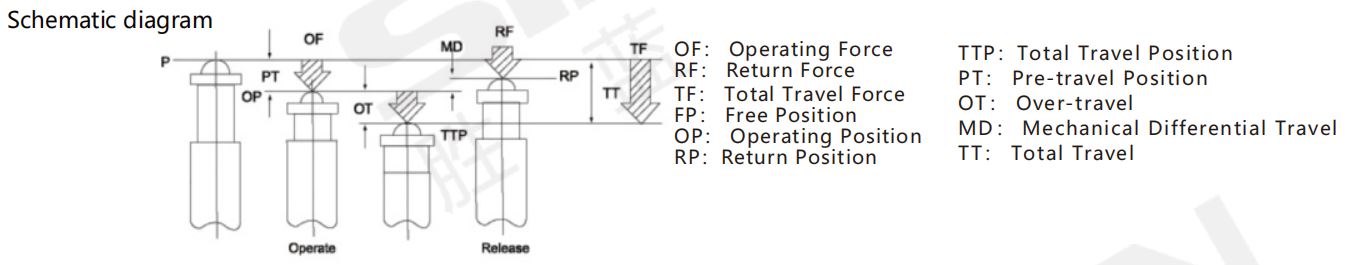

Caratteristiche dell'azione

Modello

K090-9-K1 K090-9-K20

K090-9-K2

K090-9-K3 K090-9-K4

K090-9-K5 K090-9-K6

K090-9-K7

K090-9-K8 K090-9-K9

K090-9-K10

K090-9-K11 K090-9-K13

K090-9-K12

K090-9-K14

K090-9-K15

K090-9-K16

K090-9-K17 K090-9-K18

K090-9-K19

Forza d'azione (OF)

70 g

160 g

100 g

160 g

10 g

160 g

350 g

300 g

350 g

350 g

350 g

300 g

300 g

350 g

Resilienza (RF)

14 g

28 g

22 g

42 g

3 g

42 g

114 g

50 g

114 g

114 g

114 g

50 g

50 g

114 g

Precorsa (PT)

10mm

5 mm

7,1 mm

2,7 mm

20 mm

2,7 mm

0,4 mm

4mm

0,4 mm

0,4 mm

0,4 mm

4mm

4mm

0,4 mm

Ictus con risposta scarsa (MD

1,27 mm

1 mm

1,02 mm

0,5 mm

3 mm

0,5 mm

0,05 mm

1,3 mm

0,05 mm

0,05 mm

0,05 mm

1,3 mm

1,3 mm

0,05 mm

libera  Posizione  (FP)

28,2 mm

24,8 mm

36,5 mm

32,5 mm

-

43,6 mm

-

20,6 mm

-

-

-

-

31,8 mm

-

Posizione d'azione (OP)

19±0,8

19±0,4

30,2±0,8

30,2±0,4

19±0,8

43,1±0,8

21,5±0,5

17,4±0,8

21,5±0,8

33,4±1,2

15,9±0,4

17,4±0,8

28,6±0,8

28,2±0,5

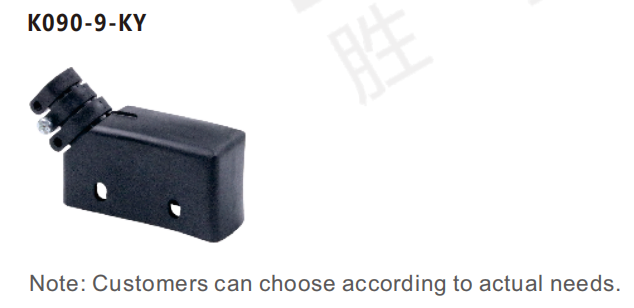

Accessori

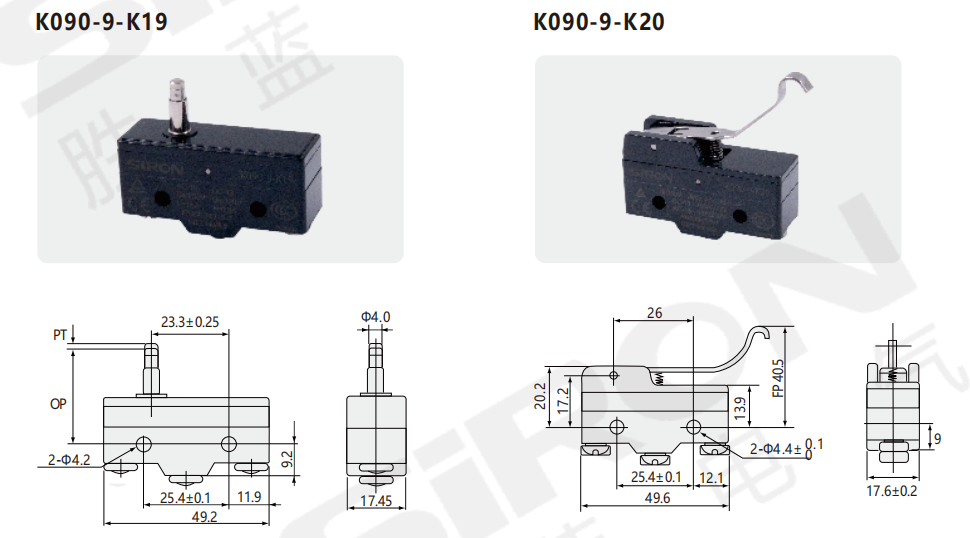

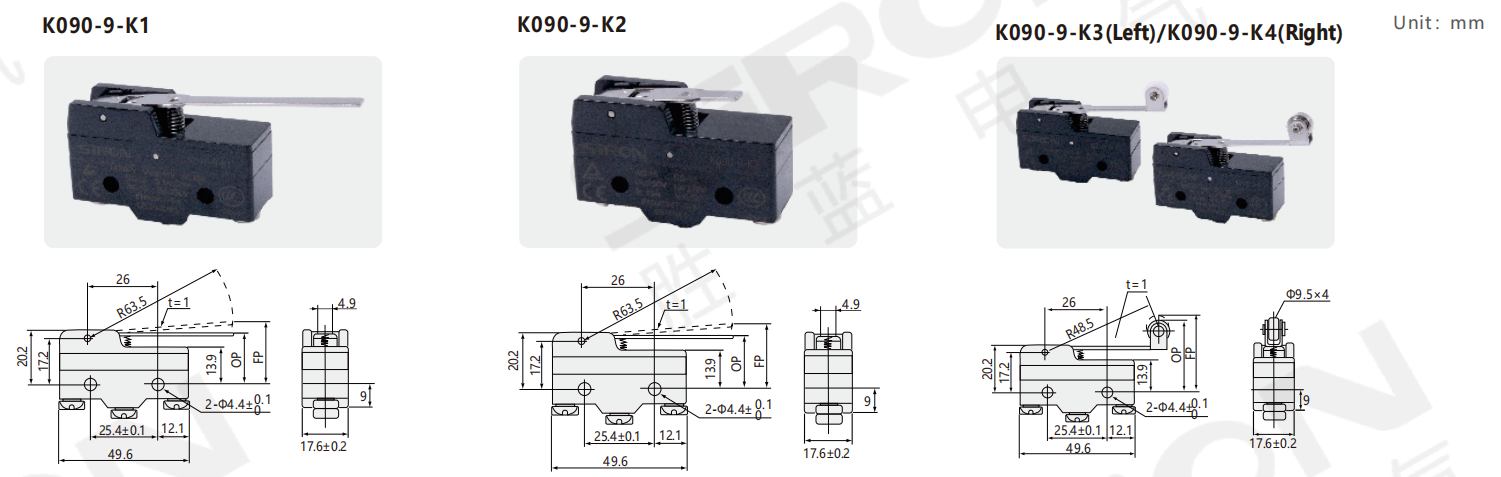

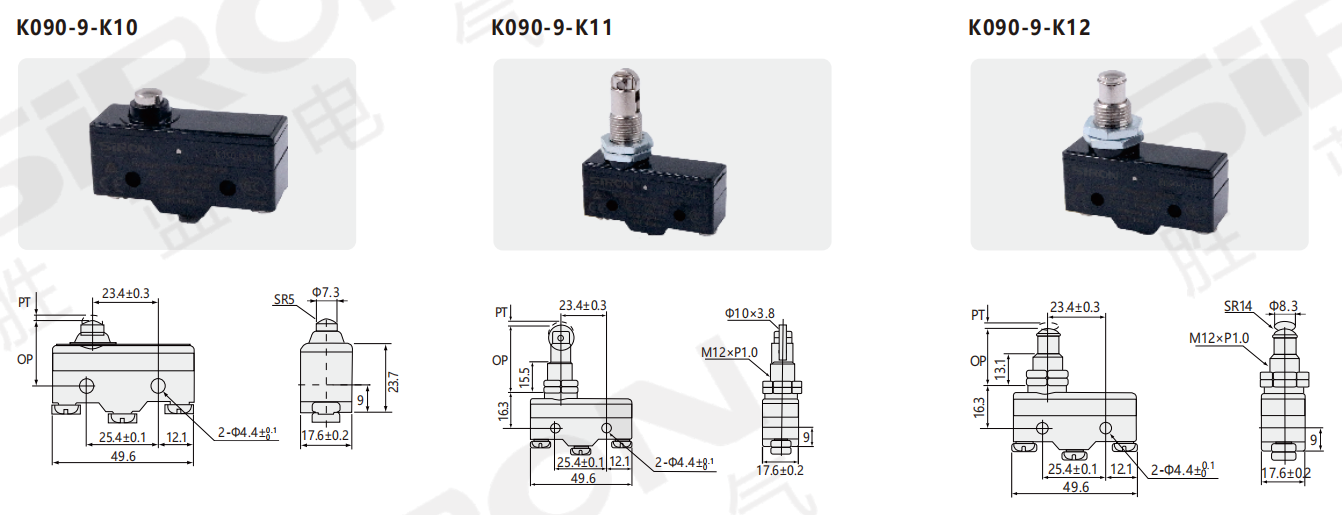

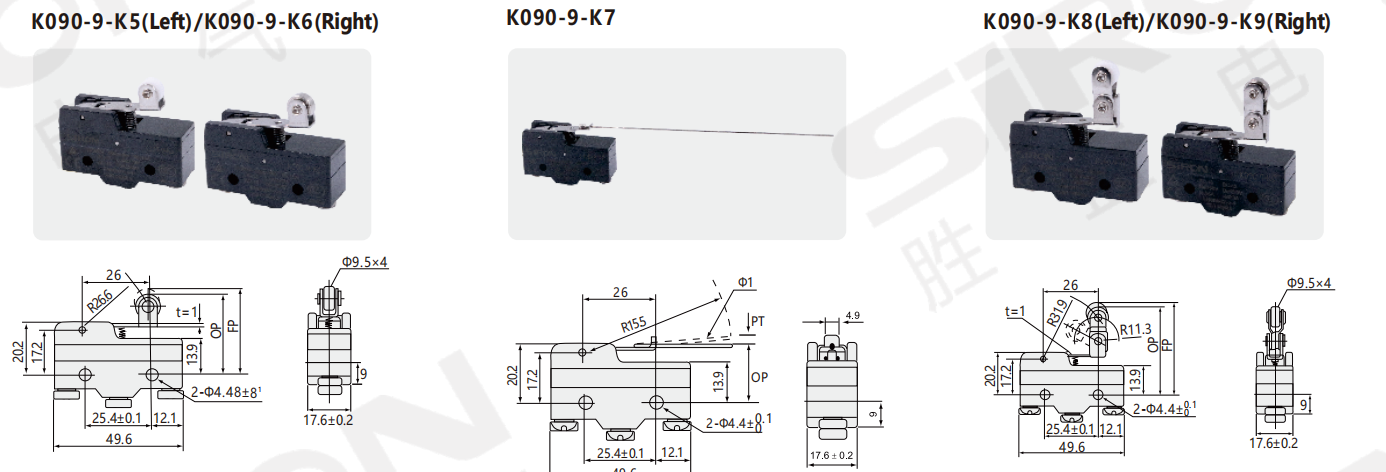

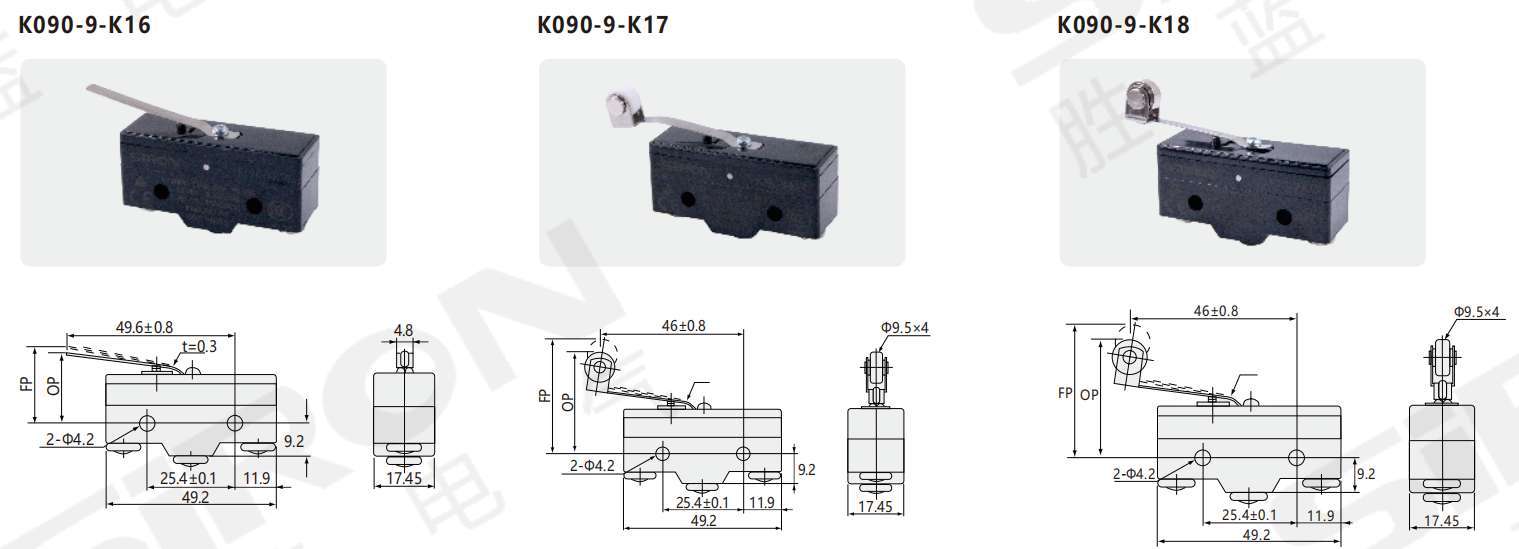

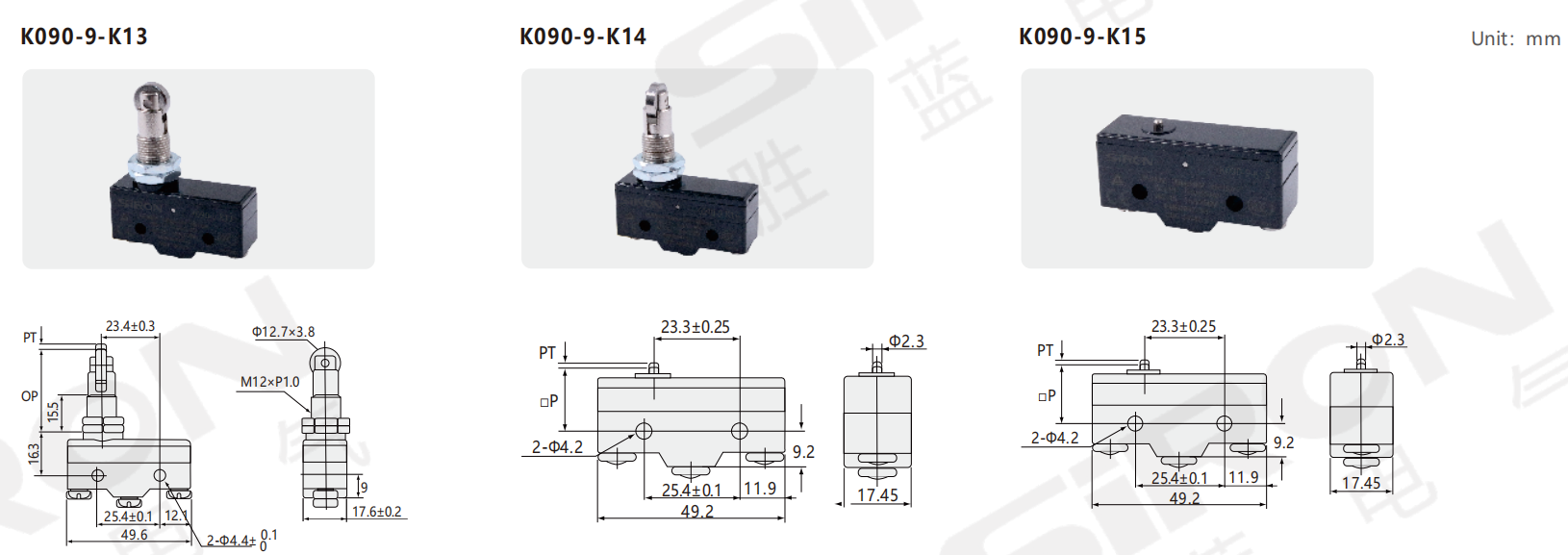

Dimensione
