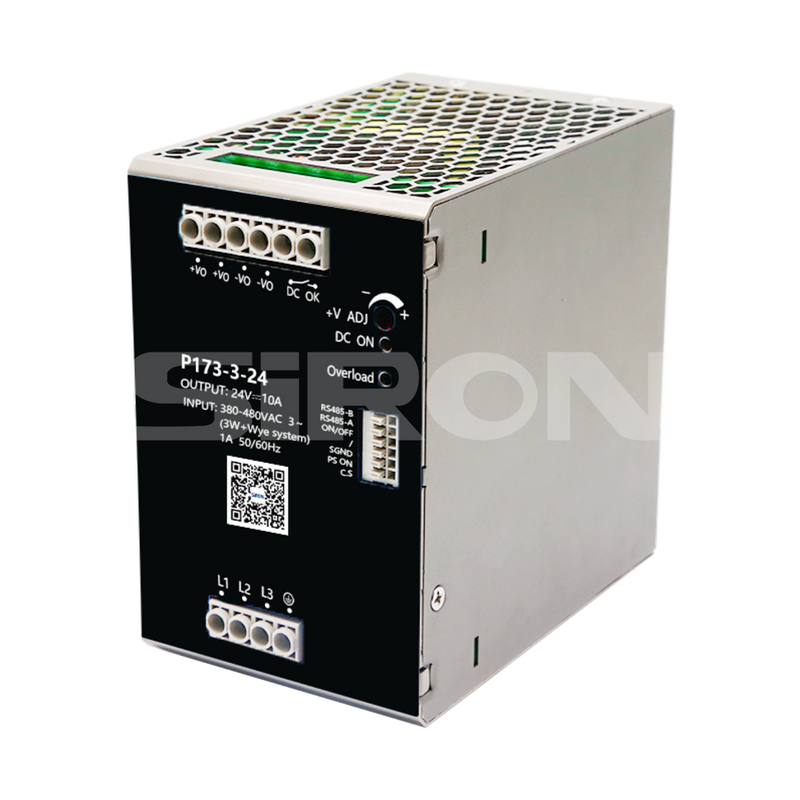

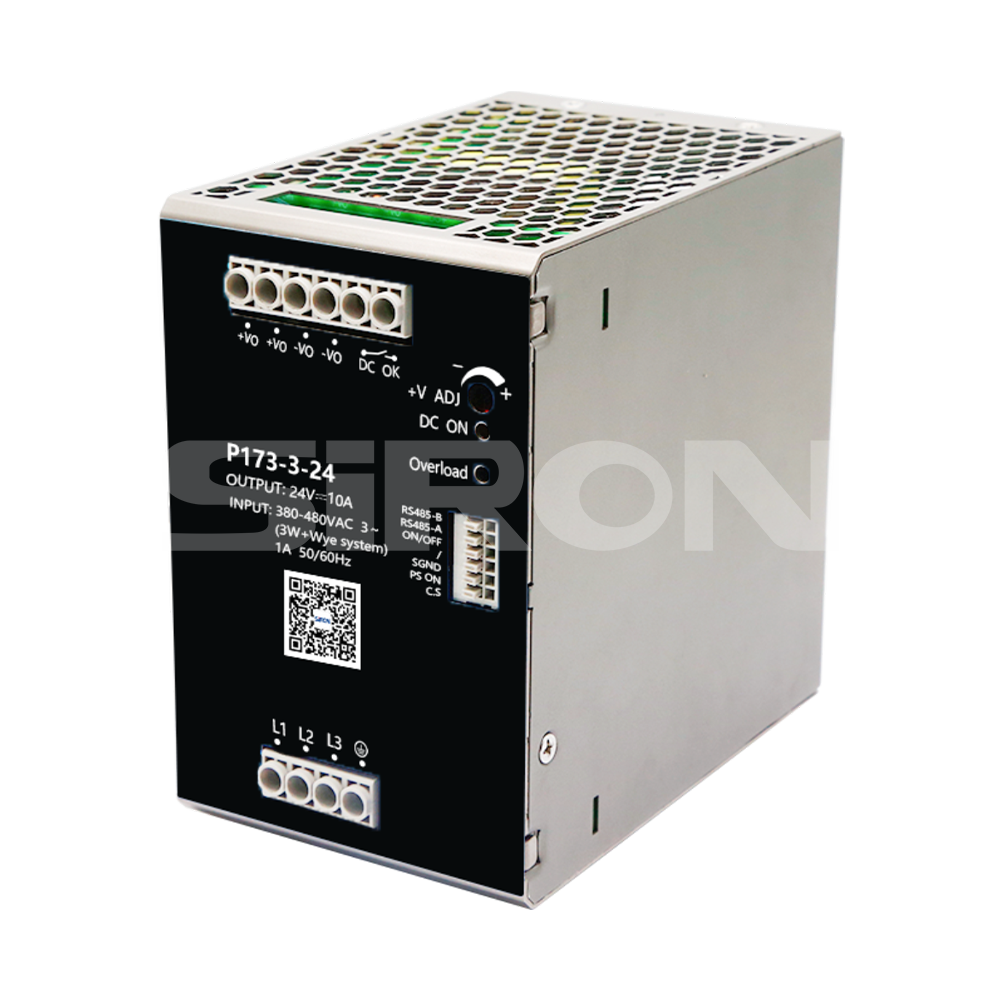

P173-3
SiRON
8504401400
Rendelés
Kiválasztási hivatkozás
| Modell | Névleges teljesítmény | Írja be | (uF) Maximális kapacitív terhelés |
||
| Hatalom | Feszültség/áram | Állítható feszültségtartomány | |||
| P173-3-24 | 480W | 24V/20A | 24-28V | 95% | 20000 |
| P173-3-36 | 36V/13,3A | 36-42V | 95,3% | 13000 | |
| P173-3-48 | 48V/10A | 48-56V | 95,6% | 10000 | |
Terméktulajdonságok
| Modell | P173-3 sorozat | |
| (@480VAC) Áramütés |
Hidegindítás, 3A | |
| Túláram elleni védelem | Állandó áramvédelem, önvisszaállítás | |
| Rövidzárlat elleni védelem | Hosszú távú rövidzárlat elleni védelem, öngyógyítás |
|
| Leválasztási ellenállás feszültség | Bemenet - Kimenet: 4 kVA C, PE bemenet: 2,5 kVA C, PE kimenet: 0,5 kVA C, kimenet DC OK: 0,5 kVA C (Teszt 1 percig, szivárgási áram < 10 m A) | |
| Üzemi hőmérséklet | -30 ℃ és +70 ℃ között | |
| EMC teljesítmény |
EMI | CISPR32/EN55032 A és B osztály; IEC/EN61000-3-2 A és D osztály; EN61000-3-3 |
| EMS | IEC/EN61000-4-2 Érintkező ±8KV；IE C / EN 6 1 0 0 0 - 4 -3 2 0 V / m IEC/EN61000-4-4 +2KV/±4KV；IEC/EN61000-4-6 20 Vr.ms IEC/EN61000-4-5/11；MS-SOP-DQC-007 | |
| Biztonsági szabvány | IEC/EN/UL/BS EN62368-1,UL61010-1,UL508,IEC60079-0, IEC60079-7,IEC60079-15,EN60335-1,EN62477-1,ANSI/ISA71.04-2013 |
|
| Méretek | 1 2 4 × 8 0 × 1 2 7 | |
Vázlat
Jegyzet:
ADJ: Állítható kimeneti ellenállás csatlakozási tartomány: Bemenet: 22 - 10 A WG; Kimenet: 24V 14 - 10 A WG; 3 6V 1 6 - 1 0 AWG ; 4 8V 1 8 - 1 0 AWG jel: 2 2 - 1 6 AWG bemeneti kapocs meghúzási erő: max. 0,5 Nm Kimeneti kapocs meghúzási erő: Max 0,5 Nm Sín típusa: TS 3 5, A síneket földelni kell. Meghatározatlan tűrés: ± 1,001 0, 1,1 bármely pozícióban a földhöz kell kötni.
