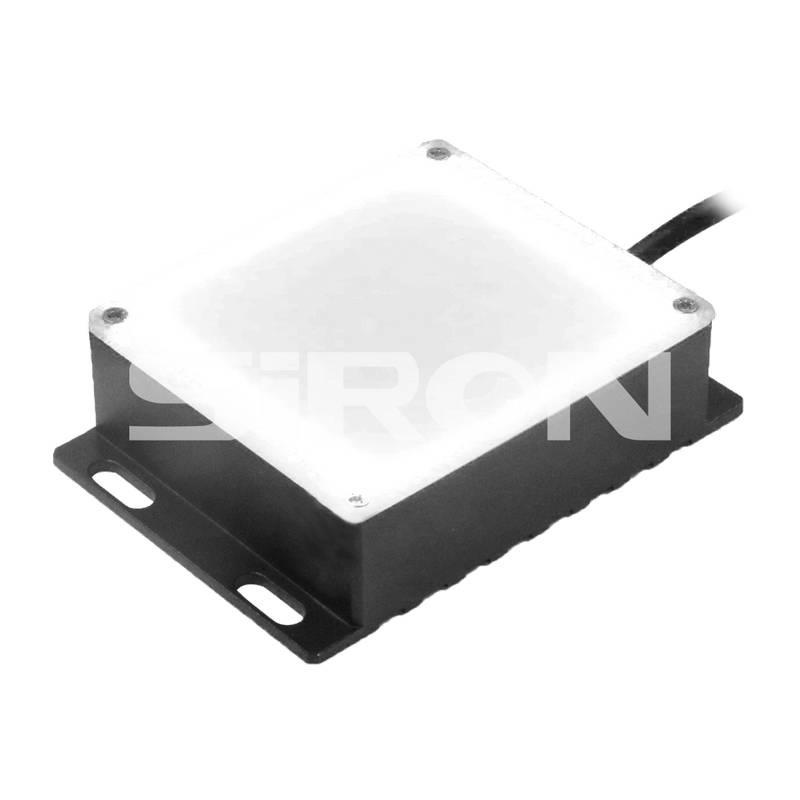

SiRON K716 sorozat alsó háttérvilágítása

A kiválasztásról

S választási példa :

A K716-5050-R a K716 sorozat szabványos típusát jelzi, a fényzóna hossza 50 mm, a fényzóna szélessége 50 mm, a fényforrás színe piros.

Szabványos típus

                                                                                                                                                                                                                    mm

Fénykibocsátó terület hossza	30	30	40	50	50	70	80	100	120	130	150	160	180	200	200	200	250	297	300	300
Fénykibocsátó terület szélessége	30	60	30	50	80	70	80	100	120	130	150	100	180	120	160	200	250	182	250	300

 Középső furat típusa

                                                                                                                                                                                                                mm

Fénykibocsátó terület hossza	88	120	150	200	200	200	250	300	300	400	400
Fénykibocsátó terület szélessége	88	80	100	120	160	200	190	250	300	300	400



Műszaki adatok

Név	Alsó háttérvilágítás
Megjelenés	Fehér Piros Zöld Kék
Feszültség	24V DC
Üzemi hőmérséklet	-10 ～+60 ℃
Működési páratartalom	20-85% (nincs porlasztás)
Vezérlő	Analóg vezérlő;Digitális vezérlő;Stroboszkópos vezérlő
Alkalmazási kör	Termékméret-ellenőrzés;Termékprofil észlelése; Gyógyszerészeti ital folyadékszint-érzékelés
Hullámhossz és színhőmérséklet	W: 6500 K B: 465 - 470 nm R: 620 - 630 nm IR: 850 - 940 nm G: 525 - 530 nm UV: 365 - 395 nm

Példa



Fémkomponensek számlálása Italfolyadékszint-érzékelés

Háttérvilágítás polarizáló fóliával Háttérvilágítású megvilágítás készül

. a szélek és a folyadékszint-profil tisztán és jól látható kiemelésére szolgál

javítja a háttér kontrasztját

Egységességi eloszlási térkép



Sötét mező: 100×100 mm                                                                      Világos mező: 100×100 mm

A megvilágítás jellemző grafikonja

Kapcsolódó termékek

Vezérlő				Hosszabbító
	Analóg vezérlő K790/P.065	Digitális vezérlő K791/P.067	Strobe Controller K792/P.069		K019-2-XXXX (Egyedi hosszúságok állnak rendelkezésre; rendelés előtt erősítse meg a hosszúságot)

Dimenzió
