A rossz protokoll hardverszintű kiválasztása súlyos működési szűk keresztmetszetek kialakulásához vezet. A rossz választás korlátozza a hálózati topológiát. Hatalmas integrációs fejtörést okoz, amikor új hardvert csatlakoztat a meglévő programozható logikai vezérlőkhöz (PLC). A modern gyártásban minden ezredmásodperc számít. Megbízható fizikai rétegre van szüksége a gép üzemidejének garantálásához. Az EtherCAT és a PROFINET egyaránt uralja a mai modern ipari Ethernetet. A mögöttes adatkezelési mechanizmusaik azonban teljesen más építészeti célokat szolgálnak. Az egyik a nagy sebességű, determinisztikus szinkronizálást részesíti előnyben az összetett robotikánál. A másik a rendkívül rugalmas IT/OT konvergenciára összpontosít a nagy üzemekben. Ez az útmutató pragmatikus, bizonyítékokon alapuló értékelési keretet biztosít. Szeretnénk segíteni az automatizálási mérnököknek abban, hogy a megfelelő hardvert hozzáigazítsák speciális alkalmazási követelményeikhez. Ha megérti ezeket az alapvető különbségeket, elkerülheti a költséges építészeti újratervezést. Olvasson tovább, hogy megtudja, melyik kommunikációs szabvány illik legjobban gyári padlójához.
Az EtherCAT a nagy sebességű, determinisztikus mozgásvezérlésben jeleskedik, 'on-the-fly' feldolgozást használ a mikromásodperces szintű szinkronizáláshoz.
A PROFINET kiemelkedő hálózati rugalmasságot és zökkenőmentes vállalati IT-integrációt kínál, kihasználva a szabványos Ethernet switcheket és a robusztus diagnosztikát.
Hardveres ökoszisztémák: Az EtherCAT IO-modulok nagymértékben részesítik előnyben a központosított logikával rendelkező gyűrűs/karakterlánc-topológiákat, míg a PROFINET IO-modulok támogatják az erősen decentralizált, csillag-topológiájú elosztott IO-rendszereket.
Kiválasztott illesztőprogram: A választás ritkán azon múlik, hogy 'melyik a jobb', hanem inkább az elsődleges PLC-szállítótól (pl. Beckhoff/Omron vs. Siemens), és attól, hogy az Ön prioritása az ezredmásodperc alatti rezgés vagy a hálózatszintű adathozzáférés.
An Az ipari io modul fizikai hídként működik, amely összeköti a terepi eszközöket a fő vezérlővel. A gyári padlóérzékelők analóg vagy digitális jeleit rögzíti és hálózati adatokká alakítja át. A választott protokoll határozza meg a belső Media Access Control (MAC) réteg képességeit. Ez a hardverhatár pontosan meghatározza, hogy a modul milyen gyorsan dolgozza fel a bejövő jeleket, mielőtt azokat felfelé továbbítja.
Megvalósítása a Az elosztott io-rendszer nagymértékben befolyásolja a fizikai gyári elrendezést. A decentralizált megközelítés csökkenti a hosszú kábelfutást. Az IO-csomópontokat közvetlenül az általuk vezérelt gépek mellé helyezheti. A kiválasztott protokoll azonban meghatározza, hogy ezeknek a csomópontoknak szigorú vonalon kell-e csatlakozniuk, vagy hálózati kapcsolókon keresztül leágazhatnak-e.
Bízol a terepibusz-csatoló modult , hogy ez a decentralizált architektúra funkció legyen. Ez a csatoló egy IO szelet-összeállítás agyaként szolgál. Megkapja a magas szintű ipari Ethernet protokollt, és lefordítja azt az egyes bemeneti/kimeneti terminálok által használt, szabadalmaztatott háttérbuszra. Egy szűk keresztmetszet a csatolónál korlátozza az egész állomást.
A sikeres megvalósítás garantálásához a rendszertervezőknek több fizikai sikerkritériumot kell értékelniük. Ha csak a specifikációs lapokra hagyatkozik, akkor gyakran rossz terepteljesítményhez vezet. A tervezési szakaszban vegye figyelembe ezeket a döntő tényezőket:
A legszűkebb vezérlőhurokhoz szükséges ciklusidők.
Elfogadható jitter-határok a mechanikus mozgás pontosságához.
Maximális csomópontszám-korlátozás hálózati szegmensenként.
Általános konfiguráció és diagnosztikai komplexitás az üzembe helyezés során.

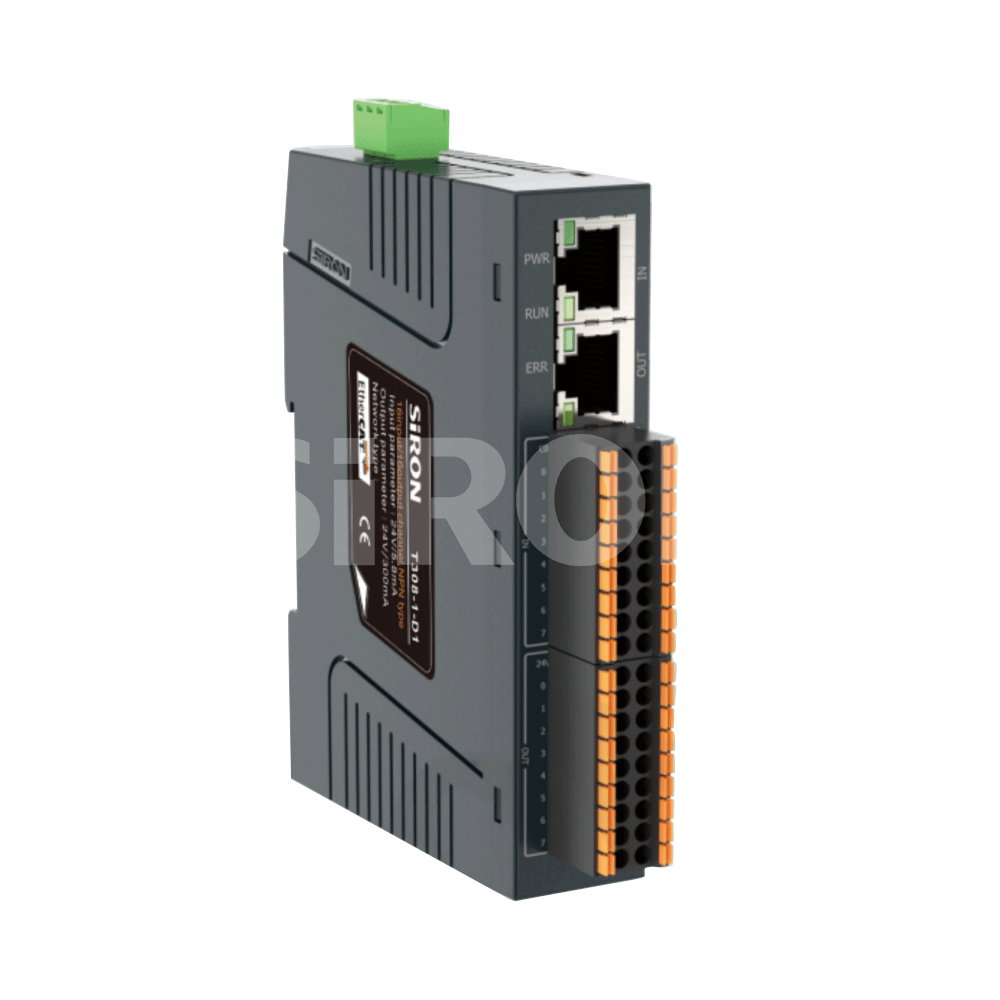

Az EtherCAT Technology Group (ETG) egyedi 'on-the-fly' feldolgozási mechanizmust határoz meg. An Az ethercat io modul adatokat olvas és ír, amikor az Ethernet keret áthalad a MAC rétegén. A keret valójában soha nem áll meg a csomóponton belül. A speciális hardver kivonja a kijelölt kimeneti adatokat, és beilleszti a bemeneti adatokat csupán nanoszekundumokban. Ez kiküszöböli a hagyományos hálózatkezelésben tapasztalható szokásos tárolási és továbbítási késéseket.
A valósághű benchmarkok hihetetlen gépteljesítményt mutatnak. Az automatizálási mérnökök rutinszerűen elérik a milliszekundum alatti ciklusidőket. Rendkívül alacsony hálózati rezgést is tapasztal, gyakran egy mikroszekundum alatti mértéket. Ez a pontosság nagyon fontos a számítógépes numerikus vezérlésű (CNC) gépeknél. A többtengelyes robotkarok ezt a pontos időzítést igénylik a sima szerszámpályák és a mechanikai ütközések elkerülése érdekében.
A topológia erőssége további jelentős előnyt jelent. A Daisy-chaining biztosítja a hálózati hatékonyságot. Egyszerűen csatlakoztathatja az egyik csomópontot közvetlenül a másikhoz szabványos Ethernet-kábelek segítségével. Ritkán van szüksége külső felügyelt kapcsolókra. Ez leegyszerűsíti a kapcsolási rajzot, és csökkenti a hardverhibák lehetséges pontjait a kapcsolószekrényben.
Ezen előnyök ellenére meg kell értenie a megvalósítás valóságát és a kompromisszumokat. Gyakori hiba, hogy alábecsülik a fő eszköz által igényelt feldolgozási teljesítményt. Vegye figyelembe a következő kihívásokat:
A fő vezérlőre szigorú hardver- és feldolgozási követelmények vonatkoznak, mivel az összes központi logikát kezeli.
A fizikai kábelszakadások hibaelhárítása nagyon bonyolulttá válik a nagy gyűrűs topológiákban.
Egyéni informatikai adatcsomagok adatfolyamhoz való hozzáadásához speciális alagútkezelési protokollokra van szükség.
A PROFINET a szabványos IEEE 802.3 Ethernet megközelítést használja az ipari alkalmazásokhoz. Ugyanazon a fizikai infrastruktúrán működik, mint a szabványos irodai hálózatok. A protokoll szigorúan különbséget tesz a PROFINET RT (valós idejű) és az IRT (isokron valós idejű) között. Az RT kihagyja a TCP/IP rétegeket, hogy gyorsan kezelje az általános IO lekérdezést. Az IRT speciális sávszélesség-foglalást használ a szigorú mozgásvezérlési feladatokhoz.
A vállalati integráció továbbra is a PROFINET legnagyobb erőssége. A A profinet io modul zökkenőmentesen létezik a szabványos TCP/IP forgalom mellett, pontosan ugyanazon a vezetéken. Ez hihetetlenül egyszerűvé teszi a diagnosztikai adatok felügyeleti vezérlési és adatgyűjtési (SCADA) rendszerekbe történő továbbítását. A gyári szintet közvetlenül csatlakoztathatja az Enterprise Resource Planning (ERP) adatbázisokhoz, bonyolult átjárók nélkül.
A hálózati topológia rendkívül rugalmas marad. Csillag-, fa- és vonalelrendezéseket készíthet a növény fizikai korlátai alapján. A szabványos ipari kapcsolók könnyen irányítják a forgalmat. Ez a rugalmasság lehetővé teszi a mérnökök számára, hogy a teljes gyári hálózat újratervezése nélkül új gépcellákat adjanak hozzá.
Ez a rugalmasság azonban bevezeti a saját megvalósítási kompromisszumokat. A rendszerintegrátoroknak gondosan meg kell tervezniük hálózati forgalmukat. Tartsa szem előtt ezeket a korlátozásokat:
Az általános RT-forgalom az EtherCAT-hez képest nagyobb potenciált jelent a hálózati remegéshez.
A mikroszekundumos mozgásvezérlés eléréséhez speciális, drágább IRT-kompatibilis hálózati kapcsolókra van szükség.
A hálózati terheléskezelés gondos kapcsolókonfigurációt és pontos sávszélesség-számítást igényel.
Az alapvető különbség a ciklusidőzítésben rejlik. Hasonlítsa össze a mikroszekundumos szinkronizálást az ezredmásodperces szintű megbízható lekérdezéssel. Az EtherCAT uralja a nehéz mozgásvezérlő alkalmazásokat. Menet közbeni feldolgozása biztosítja, hogy az összes szervomeghajtó egyidejűleg hajtsa végre a parancsokat. A PROFINET RT gyönyörűen kezeli a folyamatautomatizálást. Könnyedén kezel több ezer szelepet, hőmérséklet-érzékelőt és áramlásmérőt egy hatalmas vegyi üzemben.
A rendszertervezők gyakran vitatják meg az integrációs fejfájást mérnöki fórumokon. A Siemens környezetek természetesen a PROFINET megközelítést diktálják. A TIA Portal hibátlanul integrálja a PROFINET eszközöket. Ezzel szemben a Beckhoff és az Omron platformok natívan erősen támogatják az EtherCAT-et. Harmadik féltől származó átjárókat használhat ezen ökoszisztémák áthidalására. Az átjárók azonban súlyos késleltetési bírságot vezetnek be, és megnehezítik a hibaelhárítási folyamatot.
Az EtherCAT elméletileg 65 535 csomópontot támogat szegmensenként. Ez hatalmas skálázhatóságot biztosít az összetett, nagy sűrűségű gépek számára. Ritkán lépi át az IP-cím korlátozását. A PROFINET szabványos IP-címzési szabályokon alapuló alhálózati megszorításokkal szembesül. Gondosan figyelemmel kell kísérnie a szórási forgalom és a sávszélesség szempontjait a felügyelt kapcsolói között, ahogy a létesítmény bővül.
Össze kell vetnünk az alapszintű hardvertelepítési költségeket. Az EtherCAT csomópontok speciális alkalmazás-specifikus integrált áramköri (ASIC) chipeket igényelnek a menet közbeni feldolgozás végrehajtásához. Ez növeli az egyes modulok gyártási költségeit. A PROFINET csomópontok több szabványos Ethernet-vezérlőt használnak. A PROFINET azonban nagymértékben támaszkodik az ipari szintű menedzselt kapcsolókra a forgalom hatékony irányításához. Ezek a hálózati kapcsolók jelentős infrastrukturális költségekkel járnak a nagy létesítmények telepítéséhez.
Funkció specifikáció |
EtherCAT |
PROFINET |
|---|---|---|
Feldolgozási mechanizmus |
Menet közbeni MAC feldolgozás |
Standard Ethernet kapcsolás (RT/IRT) |
Ideális topológia |
Vonal, Gyűrű, Daisy-lánc |
Csillag, Fa, Vonal |
Hardverfüggőség |
Speciális ASIC szükséges |
Szabványos vezérlők, kapcsolók szükségesek |
IT/OT konvergencia |
EoE szükséges (Ethernet EtherCAT felett) |
Natív TCP/IP együttélés |
Elsődleges PLC ökoszisztéma |
Beckhoff, Omron |
Siemens, Phoenix Contact |
A kockázatcsökkentés proaktív tervezést igényel. Konfigurációs akadályok mindkét kommunikációs szabvány esetében léteznek. A PROFINET a General Station Description Markup Language (GSDML) fájlokat használja az eszközintegrációhoz. Az EtherCAT az EtherCAT Slave Information (ESI) fájlokra támaszkodik. Az XML-fájlok verzióinak eltérései azonnali kommunikációs hibákat okoznak. A biztonsági vonatkozások is vadul eltérőek. A PROFINET eleve kiszolgálja a terepi eszközöket a szélesebb informatikai hálózatoknak. A tűzfalakat megfelelően kell beállítani. Az EtherCAT erősen zárt hurkú természetét tartja fenn, és természetesen megvédi a gépet az irodai hálózati fenyegetésektől.
Használja ezt a döntési fát a szűkített lista logikájának véglegesítéséhez:
Válassza az EtherCAT lehetőséget, ha: Alkalmazása nagymértékben támaszkodik szervo meghajtókra. A robotikához szoros többtengelyes szinkronizálásra van szükség. Minimalizálni szeretné a kapcsolószekrények belsejében lévő extra kapcsolóhardvereket.
Válassza a PROFINET-et, ha: Létesítménye elsősorban Siemens gerinchálózaton működik. A PROFIsafe használatával széles körű biztonsági integrációra van szükség a széles körben elterjedt területeken. A prediktív karbantartási adatokhoz mély informatikai hálózati konvergenciára van szüksége.
A következő lépései egy alapos rendszerauditot tartalmaznak. Tanácsolja mérnökcsapatának, hogy először auditálja az aktuális PLC-környezetet. Forduljon hardverszállítókhoz a koncepció igazolásának teszteléséhez. Az anyagjegyzék véglegesítése előtt mindig ellenőrizze a tényleges hálózati terhelést és ciklusidőket egy fizikai tesztpadon.
Mindkét protokoll robusztus, az iparágban bevált hardvermegoldásokat kínál. Építészeti filozófiáik egyszerűen kielégítik a különböző elsődleges igényeket. Az EtherCAT nyers, determinisztikus sebességet biztosít speciális hardverfeldolgozás révén. A PROFINET hatalmas vállalati integrációs rugalmasságot biztosít a szabványos hálózati infrastruktúra használatával. A protokollok szabványosításának szigorúan összhangban kell lennie a létesítmény hosszú távú automatizálási ütemtervével. Ezt a kritikus döntést ne csak egyetlen gép alapspecifikációira alapozza.
A nem megfelelő protokoll elkerülhetetlenül hardvercseréhez vezet. Javasoljuk, hogy még ma tekintse át az egyes csatolómodulokat és a műszaki dokumentációt. Vegye fel a kapcsolatot műszaki értékesítési képviselőivel, és kérjen átfogó architektúra áttekintést a hálózati elrendezés véglegesítése előtt.
V: Igen, keverheti őket speciális protokollátjárók vagy proxycsatolók segítségével. Ez a fordítási folyamat azonban bevezeti a hálózati késleltetést. Ez a késleltetés rontja a nagy sebességű mozgásvezérlés teljesítményét. Csak vegyes hálózatokat használjon a nem kritikus folyamatadatok megosztásához.
V: A konfigurálás egyszerűsége erősen szubjektív, és teljes mértékben az IDE tapasztalatától függ. A TIA Portal az automatizált eszközészlelés révén hihetetlenül zökkenőmentessé teszi a PROFINET integrációt. Ezzel szemben a TwinCAT környezetek natívvá és egyszerűvé teszik az EtherCAT konfigurációt. Az Ön által preferált PLC márka határozza meg a tanulási görbét.
V: A PROFINET IRT összehasonlítható mikroszekundumos ciklusidőket ér el a szigorú mozgásszabályozás érdekében. Ennek elérése érdekében azonban nagymértékben támaszkodik a hardverrel támogatott kapcsolásra és a pontos sávszélesség-foglalásra. Az EtherCAT eredendően alacsony jittert ér el természetes, menet közbeni feldolgozási mechanizmusa révén, ami sokkal kevésbé bonyolult kapcsolókonfigurációt igényel.
V: Igen, a harmadik féltől származó modulok megbízhatóan működnek, ha hivatalos tanúsítvánnyal rendelkeznek. Keresse az ETG (EtherCAT Technology Group) vagy PI (PROFIBUS & PROFINET International) megfelelőségi jeleket. Ezek a tanúsítványok szigorú együttműködési képességet, kiszámítható ciklusidőket és stabil kommunikációt garantálnak az elsődleges vezérlővel.
