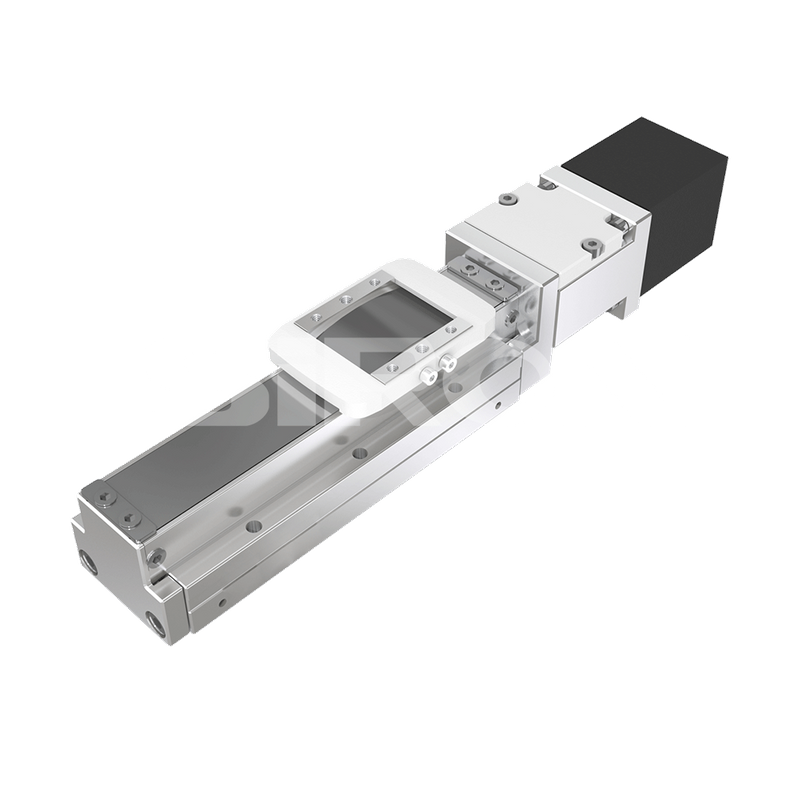

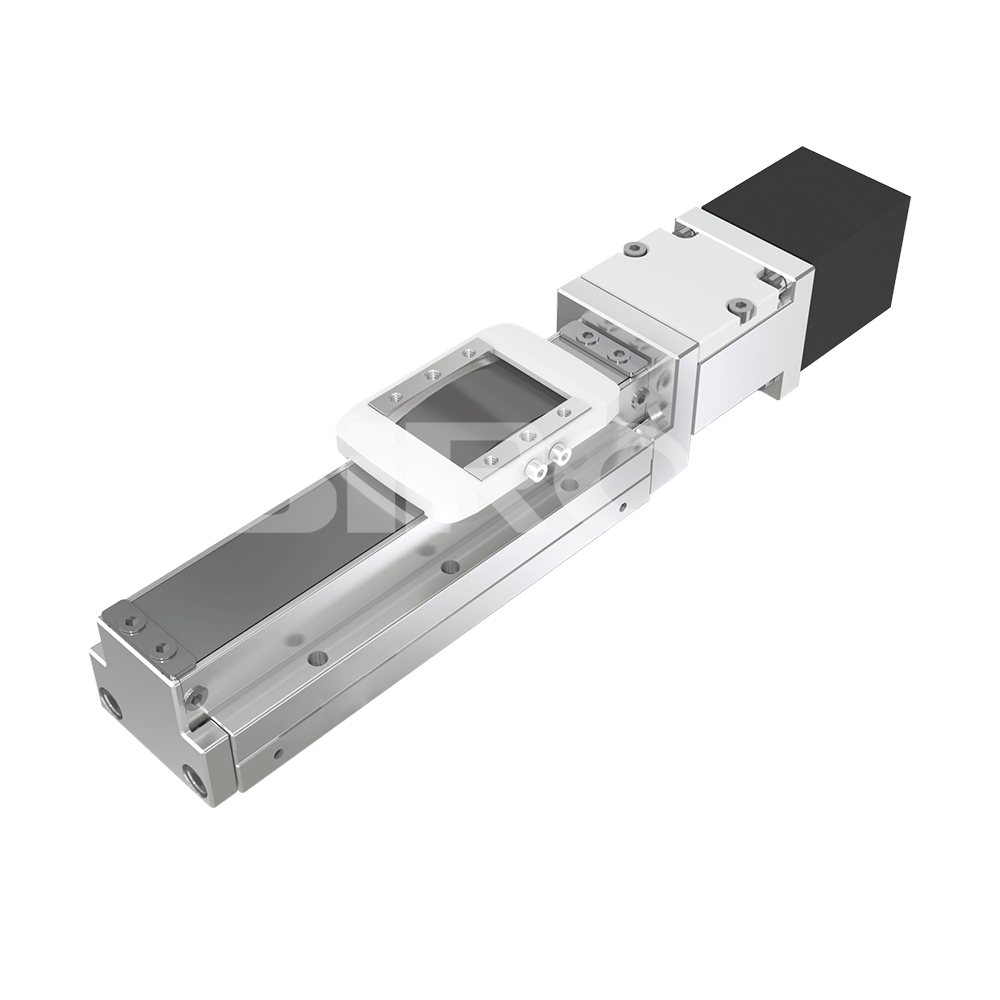

M300
SiRON
9001909090

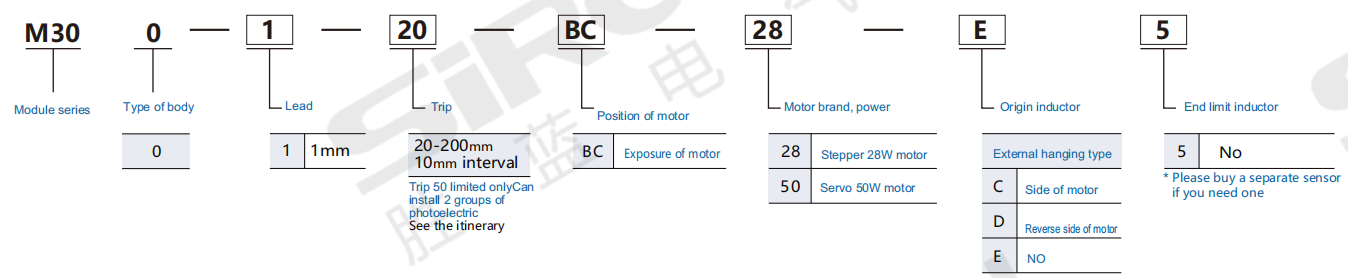

À propos de la sélection
Exemple de sélection : M300-1-20-BC-28-E5 est une série M300, plage de câbles 1 mm, course 20, moteur exposé, moteur pas à pas 28 W, pas de capteur d'origine, pas de capteur de limite ;
Remarque : si vous avez besoin d'autres styles, veuillez consulter notre personnel commercial.
Capteur d'origine : la limite de course de sélection 50 mm : (1) la limite du type d'origine doit être placée sur différents côtés, (2) les plaques à induction doivent être installées des deux côtés du siège coulissant ;
Spécification du produit
| Projet | Spécification | ||
| Spécifications | Capacité de répétition (mm) | ±0,01 | |
| Plomb de vis Bll (mm) | 1 | ||
| Vitesse maximale (mms) | 50 | ||
| Charge utile maximale (kg) | Horizontal | 5 | |
| Verticale | 3 | ||
| Poussée nominale (n) | 424 | ||
| Pas de course (mm) | Intervalle 20-200 mm/10 | ||
| Sarts | Sortie du servomoteur AC (w) | 50/Pas 28 | |
| Vis à billes (mm) | C7φ6 | ||
| Accouplement (mm) | 5×3 | ||

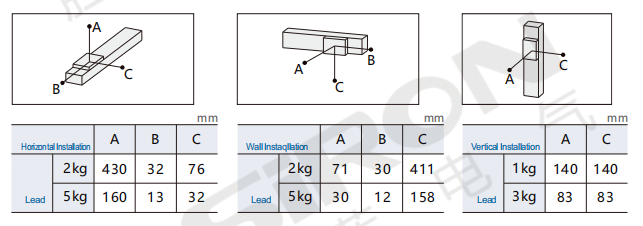

Surplomb admissible

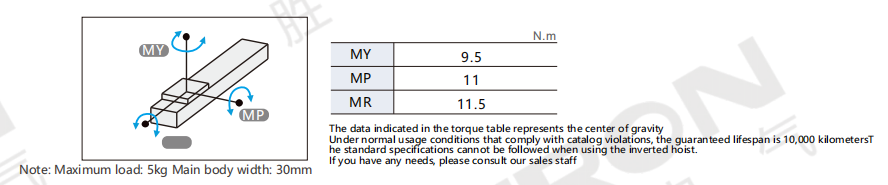

Moment de chargement statique

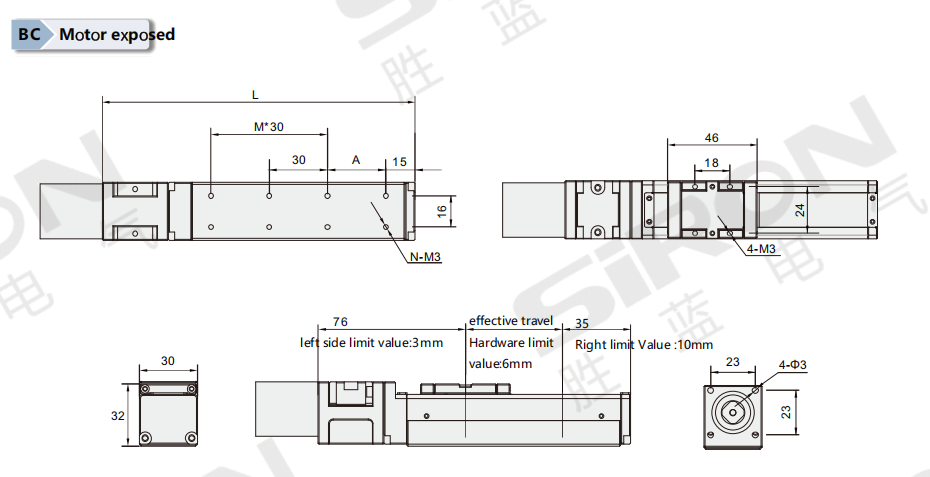

Dessin d'encombrement général
| Accident vasculaire cérébral | 20 | 50 | 80 | 100 | 120 | 160 | 200 |
| L | 131 | 161 | 191 | 211 | 231 | 271 | 311 |
| UN | 30 | 30 | 30 | 20 | 10 | 20 | 30 |
| M | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| N | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Poids (g) | 232 | 253 | 296 | 312 | 338 | 381 | 423 |
MM
