Commutateur de voyage série SiRON K090-9-D11 ~ D22

À propos de la sélection

Exemple de sélection：K090-9-D11 indique la série K090-9, numéro de série D11.

Formulaire de contact

Caractéristiques

Nom	Fin de course
Température ambiante de fonctionnement	-20°C~70℃
Humidité ambiante de travail	<95% HR
Résistance de contact	≤50mΩ
Résistance d'isolation	≥100 mΩ
Tension de tenue à fréquence industrielle	1890VAC/50Hz/60s
Résistance aux vibrations	10 ~ 55 Hz avec une amplitude d'environ 1,5 mm (hors produits à tige à ressort)
Résistance aux chocs	Maximum 10g en position libre
Fréquence de fonctionnement	Électrique : 30 cycles/min
Durée de vie mécanique	Environ 10 millions de fois
Durée de vie électrique	≥ 500 000 fois
Classe de protection	IP65

 Valeur nominale

Tension assignée d'isolement Ui			440V
Spécifier le courant de chauffage Ith			10A
Tension assignée d'emploi Ue			24V	48V	110V	220V	380V
Courant de fonctionnement nominal le	CA 50/60 Hz	Charge résistive	10A	/	10A	6A	/
		charge inductive	10A	/	6A	3A	2A
	CC	Charge résistive	8A	4A	2,2A	1.1A	/
		charge inductive	4A	2A	1.1A	0,6A	/
Matériel de contact			Alliage d'argent
Charge adaptative minimale			3 V AC/DC 5 mA (valeur de référence) (la plage applicable dépend de l'environnement d'utilisation et du type de charge)

  Caractéristiques des actions

Caractéristique d'action	Modèle	K090-9-D11 K090-9-D12 K090-9-D13	K090-9-D14 K090-9-D15	K090-9-D16	K090-9-D17 K090-9-D18	K090-9-D19 K090-9-D20 K090-9-D21  K090-9-D22
Force d'action (maximale)	De maximum	6N	8N	9N	9N	1,5N
Force de restauration (minimum)	RF minimum	1N	1N	1,5N	1,5N	-
Avant le voyage	TP maximum	20°	20°	1,5 mm	1,5 mm	30mm
Surcourse (minimum)	OT minimum	75°	75°	4mm	4mm	-
Résolution de voyage (MD max)	MD maximum	10°	10°	1,2 mm	1,2 mm	-
Force de course totale (TF max)	TT minimum	95°	95°	5,5 mm	5,5 mm	-
Course totale (TT min)	PO	-	-	26 ± 0,8 mm	37 ± 0,8 mm

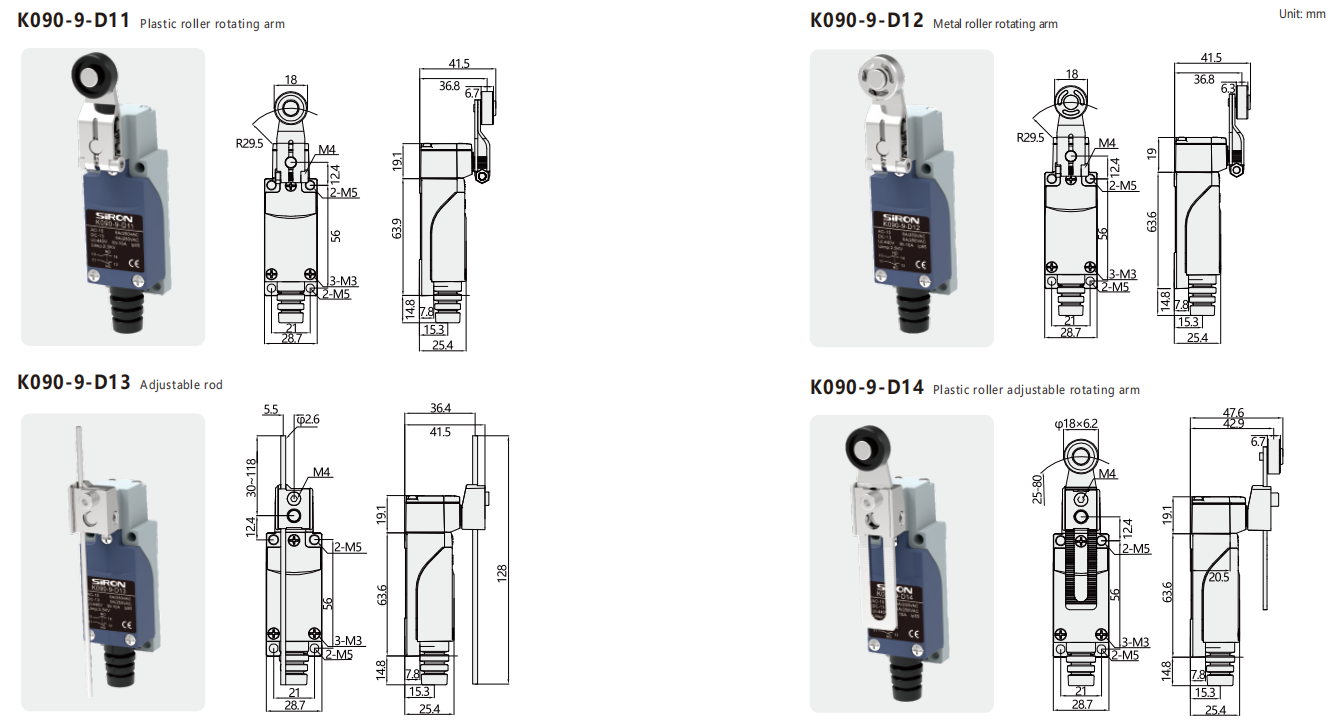

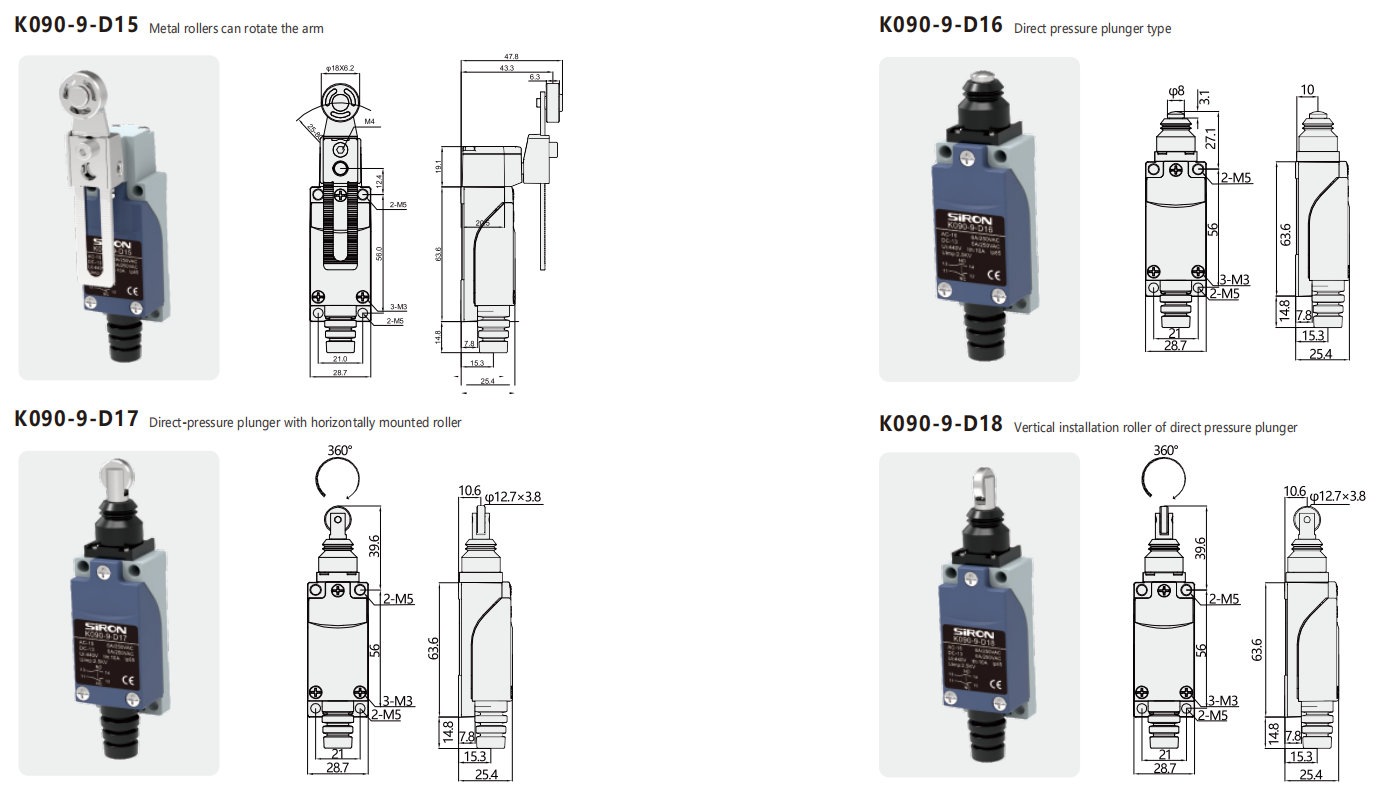

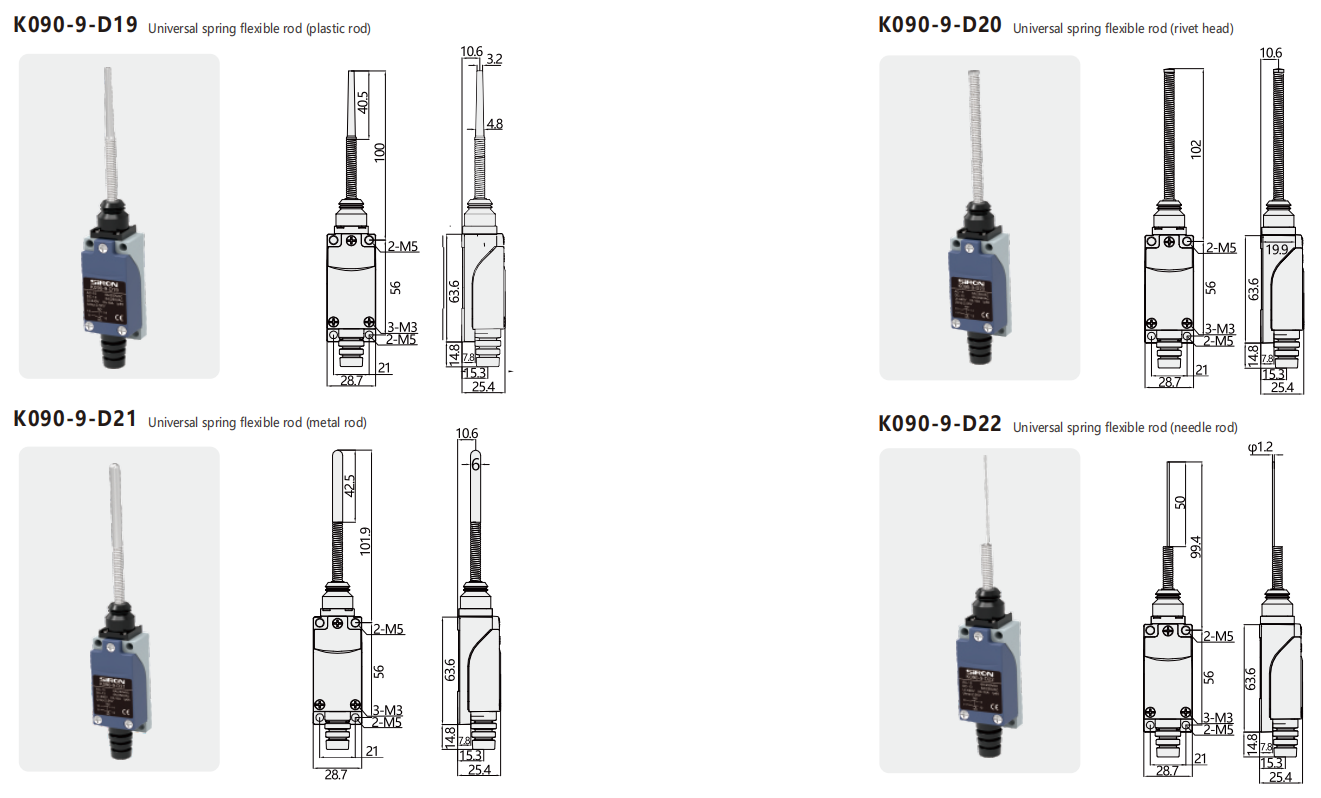

Dimension
