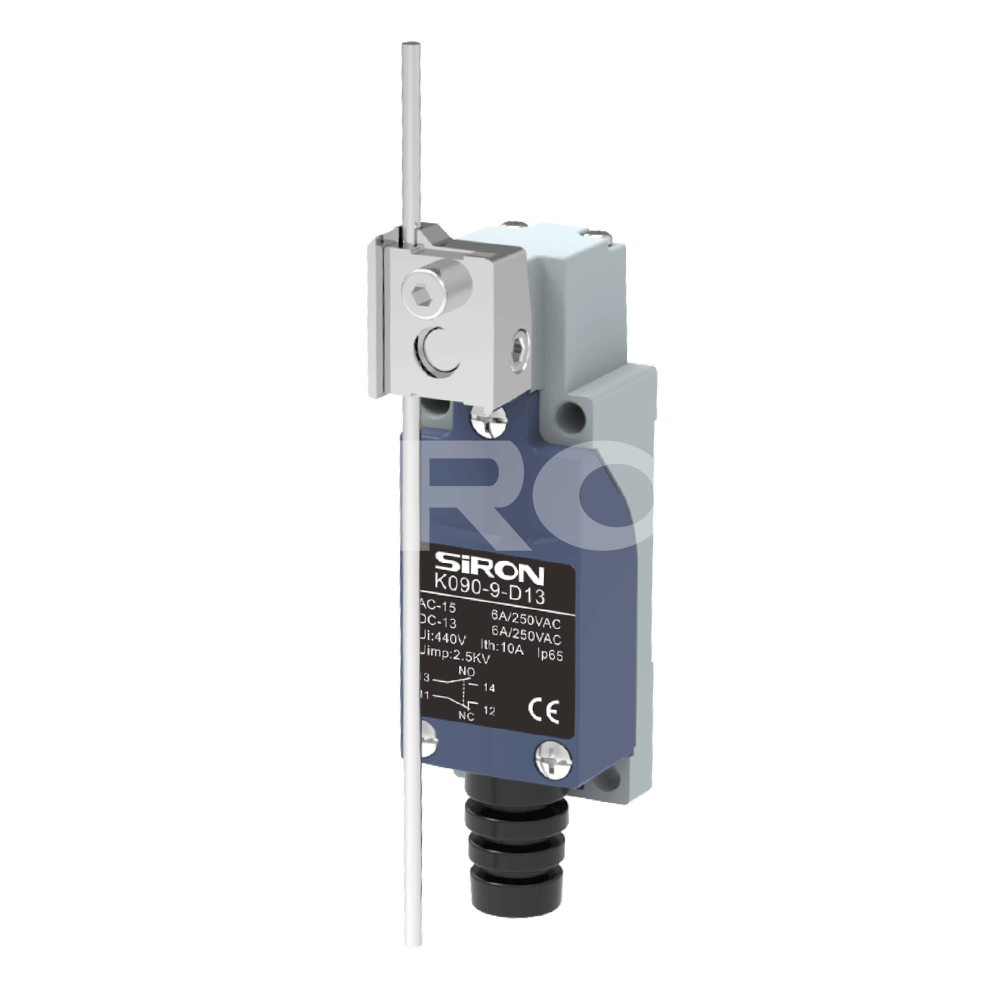

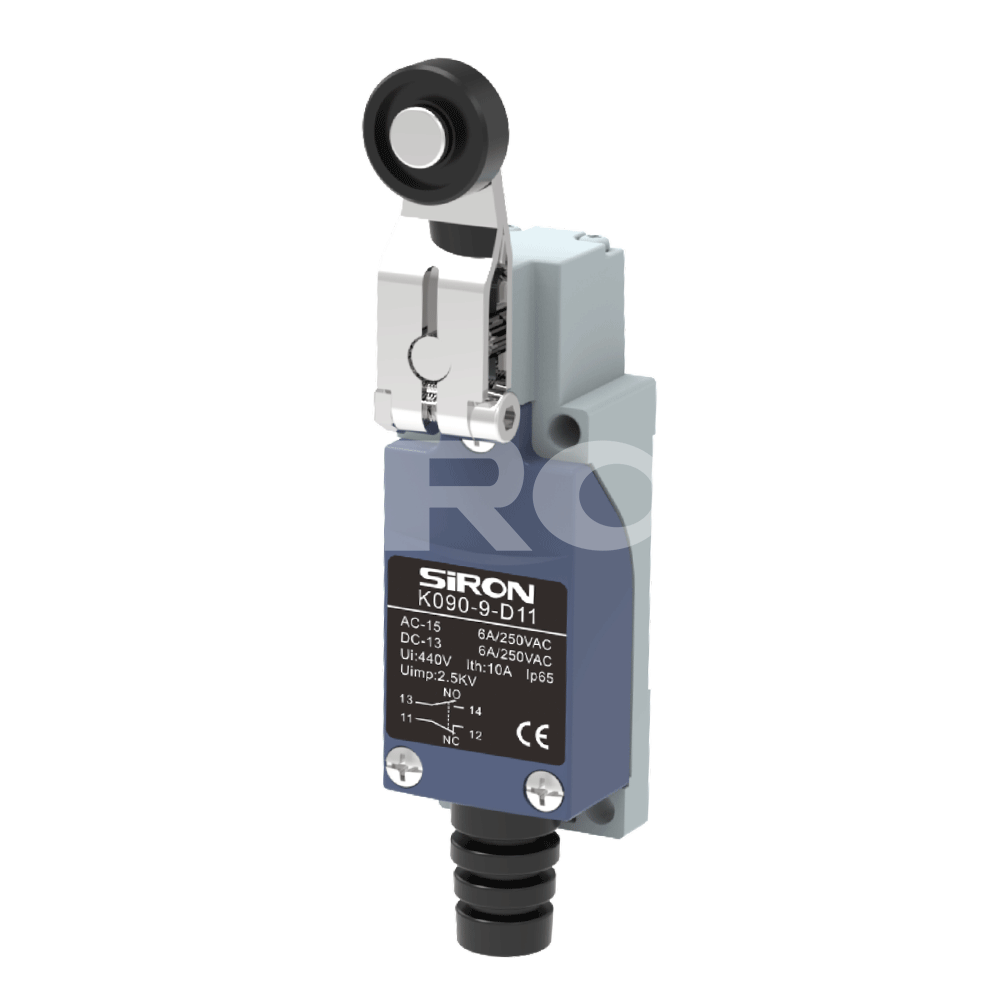

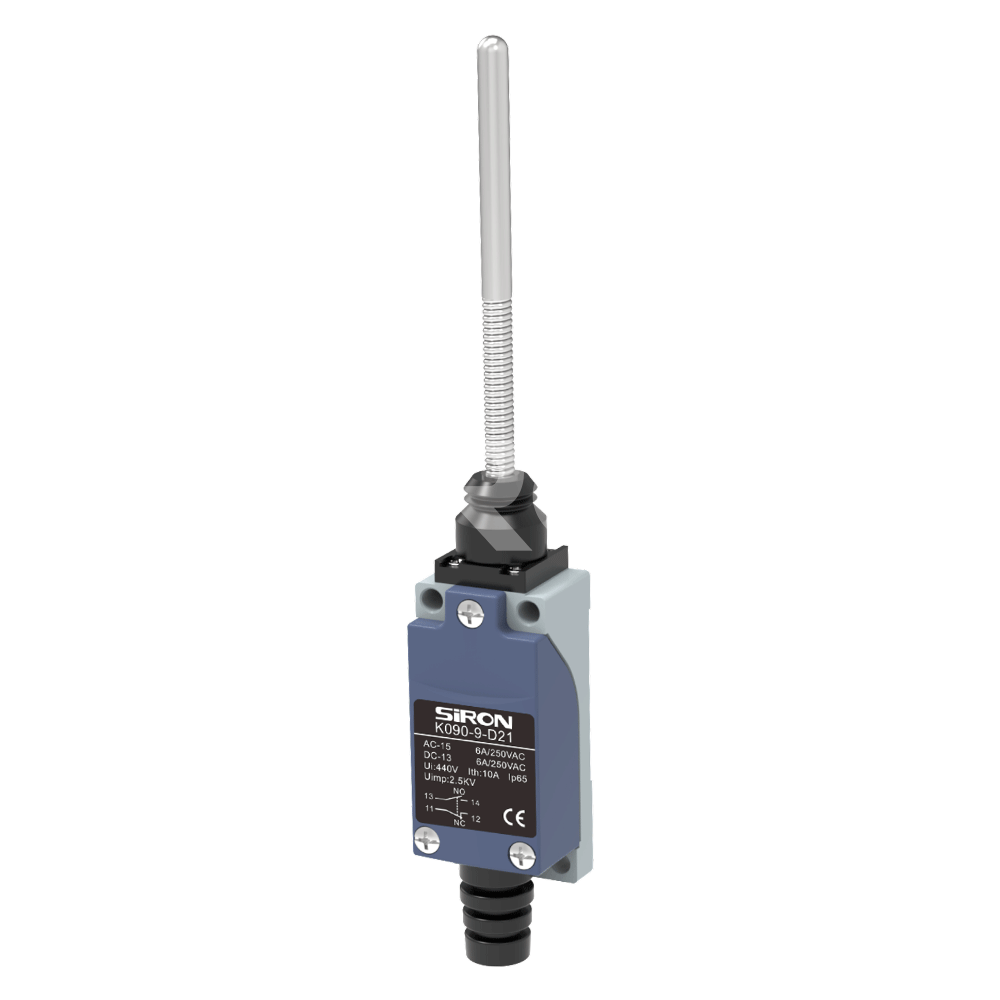

Řada K090-9-D11~D22
SiRON
9031809090
O výběru

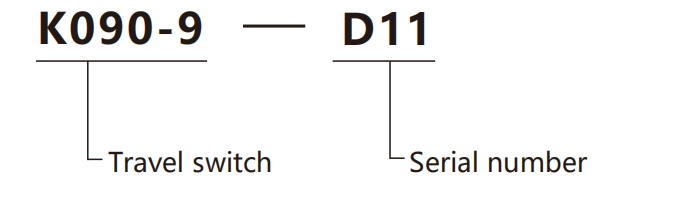

Příklad výběru：K090-9-D11 označuje řadu K090-9, sériové číslo D11.
Kontaktní formulář
Specifikace
Jméno |
Koncový spínač |
Provozní okolní teplota |
-20°C~70℃ |
Vlhkost pracovního prostředí |
<95% RH |
Kontaktní odpor |
≤50mΩ |
Izolační odpor |
≥100 mΩ |
Odolné napětí napájecí frekvence |
1890VAC/50Hz/60s |
Odolnost proti vibracím |
10~55Hz s amplitudou přibližně 1,5 mm (kromě pružinových tyčinek) |
Odolnost proti nárazu |
Maximálně 10 g ve volné poloze |
Provozní frekvence |
Elektrické: 30 cyklů/min |
Mechanická životnost |
Přibližně 10 milionůkrát |
Elektrická životnost |
≥ 500 000krát |
Třída ochrany |
IP65 |
Jmenovitá hodnota
Jmenovité izolační napětí Ui |
440V | ||||||
Specifikujte topný proud Ith |
10A | ||||||
Jmenovité provozní napětí Ue |
24V | 48V | 110V | 220V | 380V | ||
Jmenovitý pracovní proud le |
AC 50/60Hz |
Odporová zátěž | 10A | / | 10A | 6A | / |
| indukční zátěž |
10A | / | 6A | 3A | 2A | ||
| DC | Odporová zátěž | 8A | 4A | 2.2A | 1.1A | / | |
| indukční zátěž |
4A | 2A | 1.1A | 0,6A | / | ||
Kontaktní materiál |
Stříbrná slitina |
||||||
Minimální adaptivní zátěž |
3V AC/DC 5mA (referenční hodnota)(Použitelný rozsah závisí na prostředí použití a typu zátěže) |
||||||
Akční charakteristiky
Akční charakteristika |
Model |
K090-9-D11 K090-9-D12 K090-9-D13 |
K090-9-D14 K090-9-D15 |
K090-9-D16 | K090-9-D17 K090-9-D18 |
K090-9-D19 K090-9-D20 K090-9-D21 K090-9-D22 |
Akční síla (maximální) |
Maximálně |
6N | 8N | 9N | 9N | 1,5N |
Obnovovací síla (minimální) |
RF minimum | 1N | 1N | 1,5N | 1,5N | - |
Před cestou |
PT maximum |
20° | 20° | 1,5 mm | 1,5 mm | 30 mm |
Přejetí (minimum) |
OT minimum | 75° | 75° | 4 mm | 4 mm | - |
Cestovní rozlišení (MD max) |
MD maximum |
10° | 10° | 1,2 mm | 1,2 mm | - |
Celková síla zdvihu (TF max) |
TT minimum |
95° | 95° | 5,5 mm | 5,5 mm | - |
Celkový zdvih (TT min) |
OP | - |
- | 26±0,8mm | 37±0,8mm |
