SiRON K041-3 ~ K041-6 série M5 détecteur de proximité inductif type court

À propos de la sélection

 Exemple de sélection : K041-3 indique la série K041, numéro de série 3, avec sortie NPN, normalement ouverte, sortie ;

                                       K041-3-S indique la série K041, numéro de série 3, avec sortie NPN, connecteur normalement ouvert.

Caractéristiques

Nom		Détecteur de proximité inductif Φ6,5 (type court)
Modèle	NPN NON	K041-3	K041-3-S	K041-4	K041-4-S	K041-5	K041-5-S	K041-6	K041-6-S
	NPN NC	K041-3C	K041-3C-S	K041-4C	K041-4C-S	K041-5C	K041-5C-S	K041-6C	K041-6C-S
	PNP NON	K041-3P	K041-3P-S	K041-4P	K041-4P-S	K041-5P	K041-5P-S	K041-6P	K041-6P-S
	PNP NC	K041-3P-C	K041-3P-CS	K041-4P-C	K041-4P-CS	K041-5P-C	K041-5P-CS	K041-6P-C	K041-6P-CS
Formulaire de câblage		Sortie	Connecteur	Sortie	Connecteur	Sortie	Connecteur	Sortie	Connecteur

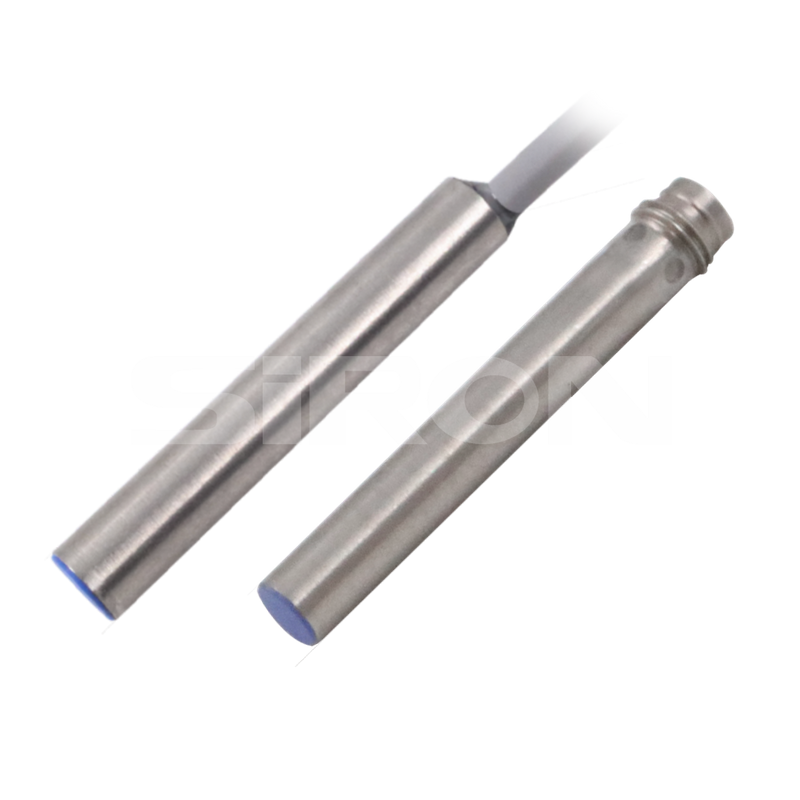

Apparence
Distance de détection		2mm		3mm		4mm		6mm
Installation		Installation affleurante		Installation quasi affleurante		Installation non affleurante
Diamètre		Φ6,5 mm
Tension de fonctionnement		10 ~ 30 V CC
Au niveau		2000 Hz		1000Hz		1000Hz		500Hz
Chute de pression		≤2,0 V
Courant de charge		100mA
Courant à vide		≤10mA(24V)
Hystérèse		<15%(Sr)
Répétabilité		<1,0% (Sr)
Température ambiante		-25～70℃
Enfermer		IP67
Matériel		Surface de détection : POM ; Coque : Acier inoxydable
Câble		Type sortant : câble PVC ; 3×0,18 mm⊃2 ; Type de plug-in : connecteur M8
Longueur du câble		2M

Exemple



Dimension

Schéma de câblage
