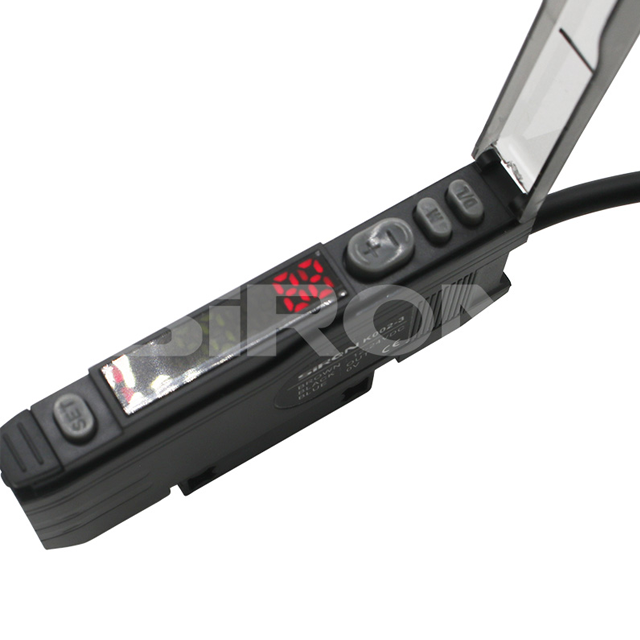

Amplificateur à fibre optique pour une détection de précision dans la production automatisée : configuration et optimisation des performances

La fabrication automatisée évolue rapidement chaque jour. Les capteurs photoélectriques standards échouent souvent dans les espaces restreints des machines. Ils ont également du mal à respecter les tolérances strictes de détection au niveau micro. Vous avez besoin d’un débit continu à haute vitesse pour une efficacité maximale de l’usine. Cependant, parvenir à une détection stable et sans dérive reste un défi technique difficile. Les lignes de production rapides désalignent facilement les capteurs conventionnels. Cela entraîne de faux déclenchements coûteux et des temps d’arrêt mécaniques imprévus. Nous visons ici à résoudre ces problèmes de détection courants. Nous fournissons aux ingénieurs en automatisation un cadre d’évaluation rigoureux et fondé sur des preuves. Vous apprendrez à configurer et à optimiser ces appareils critiques. Nous couvrons les meilleures pratiques pratiques pour les déploiements avancés de lignes de production. En suivant ces directives, vous pouvez éliminer complètement les erreurs de détection imprévisibles.

Points clés à retenir

• La standardisation sur un amplificateur à fibre optique spécifique nécessite d'évaluer le compromis entre le temps de réponse (µs) et la plage de détection.

• Le réglage avancé de l'hystérésis et la prévention des interférences mutuelles ne sont pas négociables pour les environnements de montage haute densité.

• Le choix entre un capteur à fibre optique et une configuration diffuse dicte la précision de l'alignement de base et les frais généraux d'installation.

• La fiabilité à long terme repose sur l'immunité à la lumière ambiante, la compensation de la dérive de température et l'intégration transparente PLC/IO-Link, et pas seulement sur le coût unitaire initial.

Définir le succès : quand spécifier un amplificateur de détection de précision

Les goulots d’étranglement opérationnels paralysent rapidement les processus de fabrication automatisés. Les capteurs conventionnels se déclenchent souvent faussement dans des conditions exigeantes. Les cibles hautement réfléchissantes confondent facilement les récepteurs standards. Les micro-composants passent devant les larges faisceaux des capteurs sans être détectés. Les processus de toile vibrants provoquent des déplacements de distance constants. Vous avez besoin d’une détection stable dans ces conditions mécaniques difficiles. Les unités conventionnelles renvoient la lumière de manière imprévisible sur les surfaces brillantes. Nous devons définir des critères de réussite clairs avant d’acheter du nouveau matériel. Le succès signifie atteindre zéro faux positif de manière cohérente. Vos machines peuvent fonctionner à plus de 2 000 unités par minute. Une seule erreur de détection arrête toute la chaîne de production. Nous avons également besoin d’une intégration réussie dans un boîtier de machine étroit. L'espace reste un bien précieux sur les lignes de conditionnement modernes.

Vous devez effectuer une vérification de crédibilité avant de mettre à niveau votre matériel de détection. UN L'amplificateur de détection de précision n'est pas une solution magique universelle. Il introduit une complexité d’alignement optique unique. Cela nécessite une sélection minutieuse des unités de fibres adaptées à la cible exacte. Vous ne pouvez pas simplement le boulonner dans un support existant. Vous devez planifier méticuleusement la géométrie optique. Nous fournissons les bases techniques nécessaires pour évaluer correctement ces systèmes. Lorsque vous comprenez les limites opérationnelles, vous construisez des machines beaucoup plus résilientes.

Approches de configuration : capteur à fibre optique ou configurations diffuses

Nous devons évaluer soigneusement les différentes approches de configuration avant l’installation. Les configurations barrage offrent des avantages optiques distincts. Ils offrent la plus haute précision de base pour la détection d’objets opaques. Ils offrent la distance de détection la plus longue possible. Vous pouvez leur faire confiance dans des environnements d’usine très exigeants. Cependant, des compromis inévitables existent. Vous devez monter deux têtes de fibre distinctes. Vous devez les aligner précisément sur l’espace de la machine. Les vibrations structurelles ruinent facilement cet alignement sensible. Les supports métalliques rigides sont ici strictement obligatoires. Un fiable Le capteur à fibre optique à faisceau barrage garantit une intensité de faisceau maximale lorsqu'il est monté en toute sécurité.

Les configurations diffuses et réfléchissantes résolvent des problèmes spatiaux difficiles. Ils permettent un montage simple en un seul point. Ils excellent dans les espaces exceptionnellement restreints où les têtes doubles ne peuvent pas s'adapter. Ils détectent avec précision les variations de surface et les textures. Les compromis impliquent des interférences de fond indésirables. Ils s'appuient fortement sur la cohérence de l'arrière-plan cible. Les changements de couleur et de réflectivité provoquent soudainement des erreurs de lecture massives. Nous utilisons également fréquemment des conceptions rétroréfléchissantes ou coaxiales. Ceux-ci gèrent efficacement la détection d’objets transparents spécialisés. Vous pourriez détecter des plaquettes de verre ou des films transparents. Les configurations coaxiales renvoient la lumière exactement le long du trajet d'émission. Cela élimine les zones mortes optiques près de la face du capteur.

Dimensions d'évaluation de base pour un amplificateur de capteur à fibre optique

Examinons les principales dimensions d’évaluation des achats techniques. Le traitement du signal dicte votre précision de détection ultime. Vous devez revoir les convertisseurs A/D internes. Les convertisseurs 12 bits de base offrent 4 096 pas de résolution. Les convertisseurs 16 bits avancés fournissent 65 536 pas de résolution. La haute résolution permet des ajustements de seuil extrêmement fins. Vous pouvez isoler de manière fiable les cibles à faible contraste. Nous devons également analyser le temps de réponse par rapport à la distance de détection. Une relation inverse inévitable régit ces deux paramètres. Les modes ultra-rapides réagissent en seulement 16 µs. Cependant, ils réduisent considérablement votre plage de détection fiable. Vous devez équilibrer la vitesse de commutation par rapport à votre distance de montage physique.

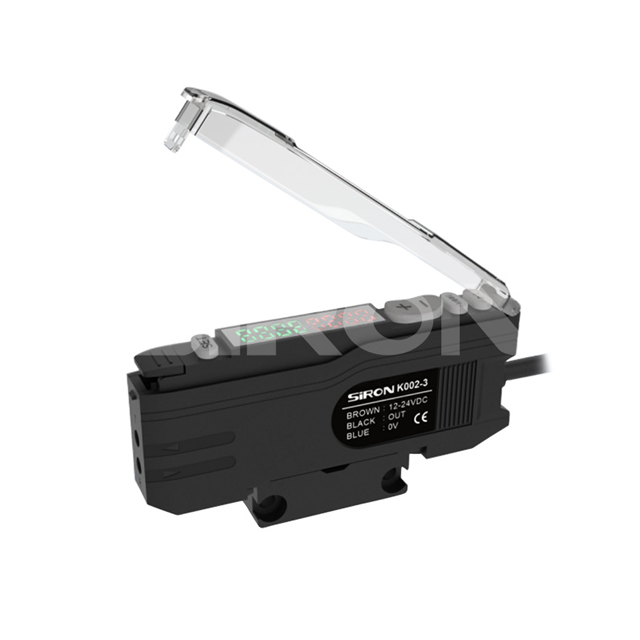

L’affichage et la convivialité sont profondément importants dans l’usine active. Vous avez besoin de deux affichages numériques sur la face de l'appareil. Un écran affiche la valeur cible programmée. L'autre affiche le niveau actuel de lumière incidente. Les opérateurs peuvent effectuer un dépannage rapide visuellement. Ils n'ont jamais besoin d'un multimètre numérique pour vérifier les signaux. Les protocoles de sortie nécessitent une sélection préalable minutieuse. Les sorties discrètes comme NPN ou PNP gèrent bien les tâches binaires de base. L'intégration intelligente offre bien plus de valeur. Il permet des routines de maintenance prédictive. Il prend automatiquement en charge le clonage des paramètres à distance. Un moderne L'amplificateur de capteur à fibre optique s'intègre directement dans les réseaux de l'usine de manière transparente.

1. Analyser les rapports de contraste : mesurez la différence de lumière entre la cible et l'arrière-plan avant de sélectionner une résolution d'amplificateur.

2. Calculer la vitesse requise : déterminez votre taux maximal de pièces par minute pour définir le mode de temps de réponse correct.

3. Sélectionnez le protocole de sortie : choisissez entre un câblage NPN/PNP discret standard ou des réseaux de communication IO-Link avancés.

4. Déterminer les besoins en hystérésis : assurez-vous que l'appareil permet un réglage personnalisé de l'hystérésis pour éviter les vibrations de sortie sur les cibles vibrantes.

Réalités de mise en œuvre : Atténuation des risques liés à l'installation et à l'environnement

Les réalités de mise en œuvre ruinent souvent les conceptions de laboratoire parfaites. Les interférences mutuelles restent une menace majeure pour la fiabilité. Nous montons souvent les amplificateurs en groupe sur des rails DIN standard. Les protocoles de communication optique empêchent ici les faux déclenchements. Ils synchronisent les impulsions d'émission entre les unités adjacentes. Les récepteurs ignorent complètement les signaux lumineux incompatibles. La dégradation de l’environnement dégrade lentement les performances au fil des mois. Les câbles à fibres pliés provoquent une forte atténuation de la lumière interne. L'accumulation de poussière sur les lentilles diminue silencieusement la force du signal. La dérive de température modifie les lignes de base électroniques au fil du temps. Nous devons atténuer ces risques physiques de manière proactive.

La précision de l'alignement nécessite des tolérances mécaniques strictes. La jonction dans la fibre exige des interfaces optiques impeccables. L’alignement des faisceaux nécessite des mains fermes et une immense patience. La rigidité du montage mécanique revêt une immense importance. Cela compte tout autant que le logiciel de l’amplificateur interne. Les frais généraux de maintenance présentent une autre dure réalité. La fibre optique en plastique se dégrade naturellement au fil de millions de cycles de flexion. Pour lutter contre cela, vous avez besoin d’une électronique intelligente. La compensation automatique de l'intensité lumineuse évite une panne prématurée. Il surveille la dégradation des LED en interne. Il augmente automatiquement le courant de conduite. Cela maintient vos seuils calibrés stables beaucoup plus longtemps. Un robuste L'amplificateur photoélectrique industriel gère efficacement ces dures réalités d'usine.

• Utilisez toujours des fenêtres de communication optique côte à côte pour éliminer les interférences mutuelles sur les rails DIN.

• Installez des colliers de protection de purge d'air sur les têtes de fibres situées dans des environnements très poussiéreux.

• Fixez tous les câbles à fibre optique à l'aide de clips de montage dédiés pour éviter les courbures brusques accidentelles ou l'écrasement.

• Activez les fonctionnalités de contrôle automatique de l’alimentation pour contrecarrer la gradation progressive des LED et la contamination des lentilles.

Sélection de la logique et des équipements

La logique de présélection nécessite une approche d’ingénierie très méthodique. L’intégration de l’écosystème des fournisseurs simplifie considérablement votre architecture de contrôle. Évaluez la compatibilité matérielle avec vos réseaux CPL existants. Vérifiez la prise en charge des câbles de capteur standardisés et des connecteurs M8/M12. Rester au sein d’écosystèmes d’automatisation connus réduit les frictions de programmation. Cela minimise également votre stock de pièces de rechange requis. L’évitement du fluage des fonctionnalités permet d’économiser un précieux budget d’ingénierie. Vous verrez peut-être des sources de lumière RVB multicolores haut de gamme annoncées. Vous trouverez peut-être des fonctions de minuterie internes complexes répertoriées. Ne payez pas inutilement pour ces ajouts de logiciels. La simple détection de présence binaire en a rarement besoin. Concentrez-vous entièrement sur la haute résolution optique et la réponse rapide.

Les exigences de preuve de concept exigent des essais rigoureux sur le terrain. Demandez une unité de test physique avant de finaliser des commandes importantes. Testez-le strictement dans les pires conditions de l’usine. Introduire de fortes vibrations mécaniques au support de montage. Exposez le câblage au bruit électrique des VFD à proximité. Faites exploser le récepteur optique sous un éclairage ambiant changeant. Les environnements de laboratoire cachent systématiquement les véritables défauts opérationnels. Seuls les tests en usine révèlent une stabilité réelle. Documentez chaque mode de défaillance pendant cette phase d’essai.

Conclusion

Un déploiement d’automatisation réussi équilibre soigneusement plusieurs variables concurrentes. Le meilleur L'amplificateur à fibre optique s'adapte exactement à vos contraintes mécaniques. Il s'aligne parfaitement dans les limites spatiales strictes de votre machine. Il répond de manière fiable à vos exigences de vitesse cible à chaque quart de travail. Il correspond aux capacités de maintenance de routine de votre équipe sans provoquer de frustration. Nous encourageons fortement les étapes d’ingénierie proactives. Cartographiez d'abord le rapport de contraste exact de votre application. Définissez avec précision vos exigences en matière de temps de réponse maximum. Complétez ces calculs de base avant de télécharger d’innombrables fiches techniques des fabricants. Contactez ensuite un ingénieur technico-commercial. Utilisez vos données d’application cartographiées pour exiger un essai de preuve de concept précis en usine.

FAQ

Q : Qu'est-ce qui fait qu'un amplificateur à fibre optique perd son seuil calibré au fil du temps ?

R : L’accumulation de poussière sur les lentilles externes réduit considérablement la lumière entrante. La dégradation interne des LED provoque une baisse naturelle de l’intensité de l’émission. Les fluctuations de température ambiante modifient la ligne de base électronique du circuit. Pour éviter les temps d'arrêt inattendus, sélectionnez des unités dotées du contrôle automatique de l'alimentation. Cette fonction surveille en permanence la puissance lumineuse. Il augmente automatiquement le courant de commande des LED pour compenser la dégradation physique et l'accumulation de poussière au fil du temps.

Q : Puis-je mélanger et assortir un amplificateur de capteur à fibre optique avec différentes marques de câbles à fibre ?

R : Nous vous déconseillons fortement de mélanger différentes marques. La plupart des unités standard acceptent une connexion au pas de 2,2 mm. Cependant, les tolérances optiques internes varient considérablement selon les fabricants. Des alignements de noyau mal adaptés entraînent une atténuation importante de la lumière au point d'insertion. Les mécanismes de serrage exclusifs peuvent écraser les câbles tiers. Associez toujours des câbles et des amplificateurs du même fabricant pour garantir une transmission lumineuse maximale.

Q : Comment un amplificateur de détection de précision compatible IO-Link réduit-il les temps d'arrêt ?

R : IO-Link permet une communication numérique bidirectionnelle continue. Il déverrouille les capacités d'apprentissage à distance directement depuis l'IHM principale. Vous pouvez surveiller l’état de santé des capteurs avant que les pannes ne se produisent réellement. Le clonage de paramètres représente son plus grand avantage. Lorsqu'un capteur tombe en panne, vous installez le nouveau matériel. L'automate transmet automatiquement et instantanément les paramètres exacts précédents dans le nouvel appareil.

Q : Quelle est la limite pratique du rayon de courbure avant que la perte de signal n’affecte l’amplificateur photoélectrique industriel ?

R : Les fibres plastiques standard supportent généralement un rayon de courbure R25 (25 mm). Le dépassement de cette limite détruit la réflexion interne totale. La lumière s’échappe rapidement à travers la gaine de fibre. Cela provoque une atténuation massive du signal. Les courbures prononcées induisent également des microfractures permanentes à l’intérieur du matériau du noyau. Les modèles à haute flexibilité prennent en charge des rayons R10 ou même R2 serrés en toute sécurité. Vérifiez toujours les spécifications mécaniques du fabricant.
