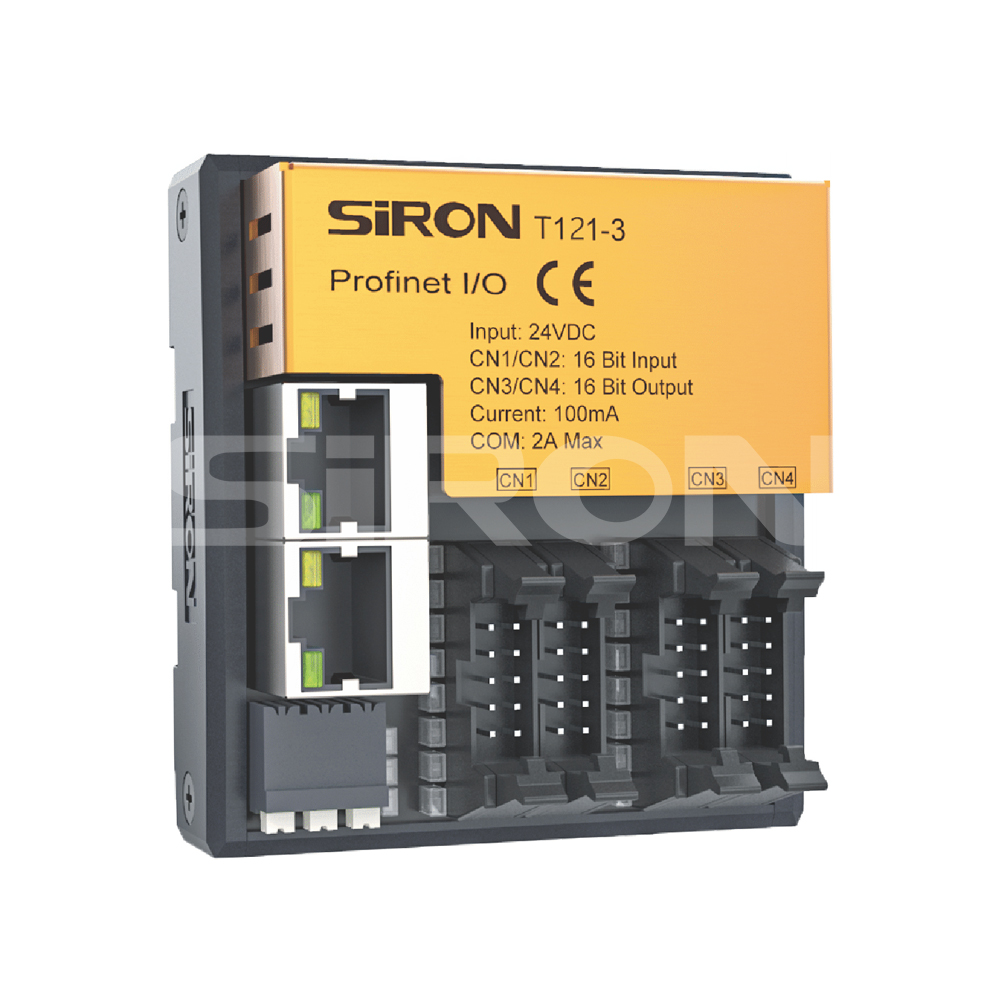

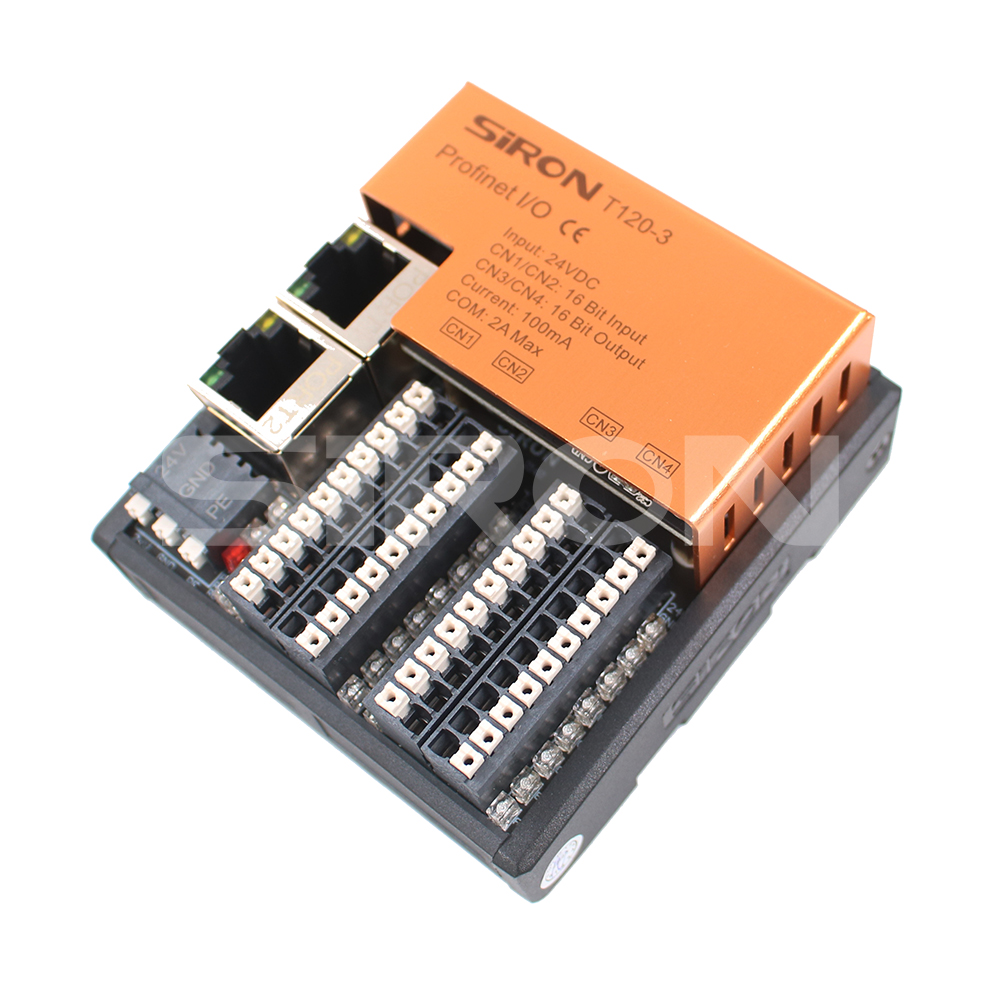

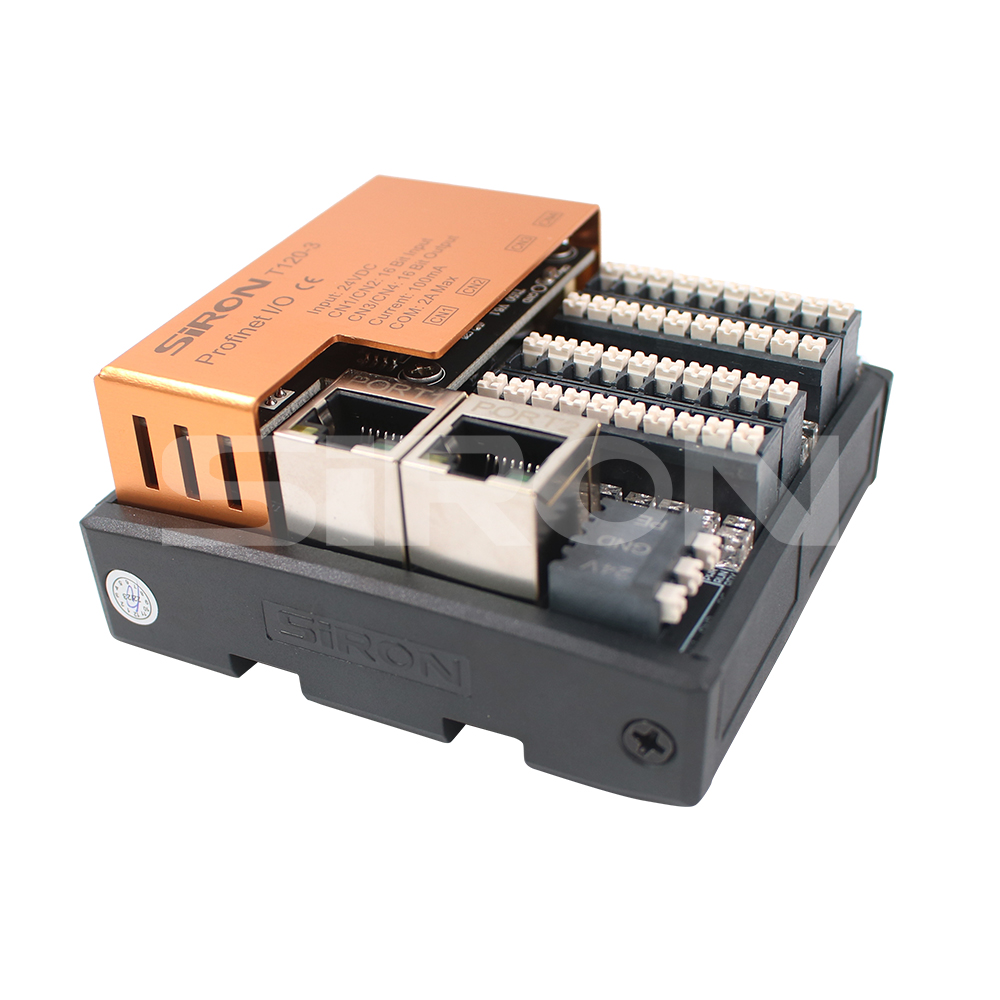

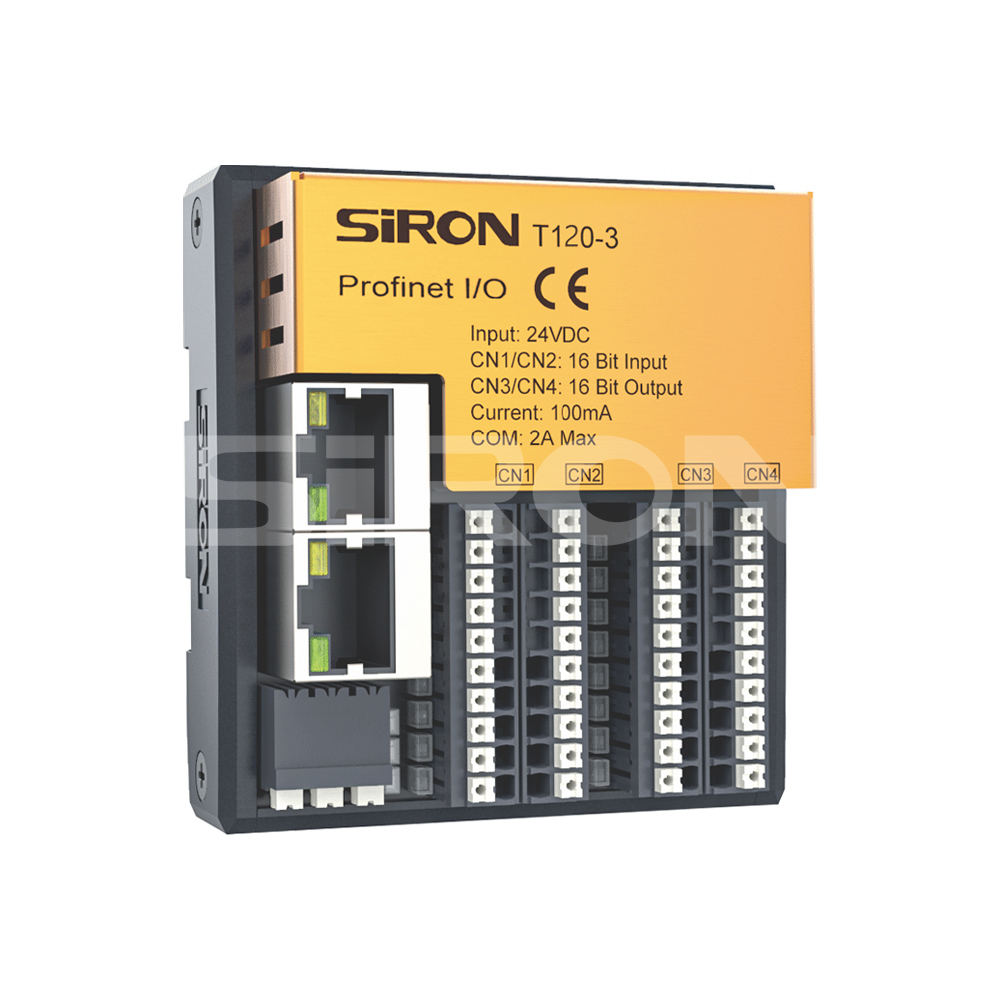

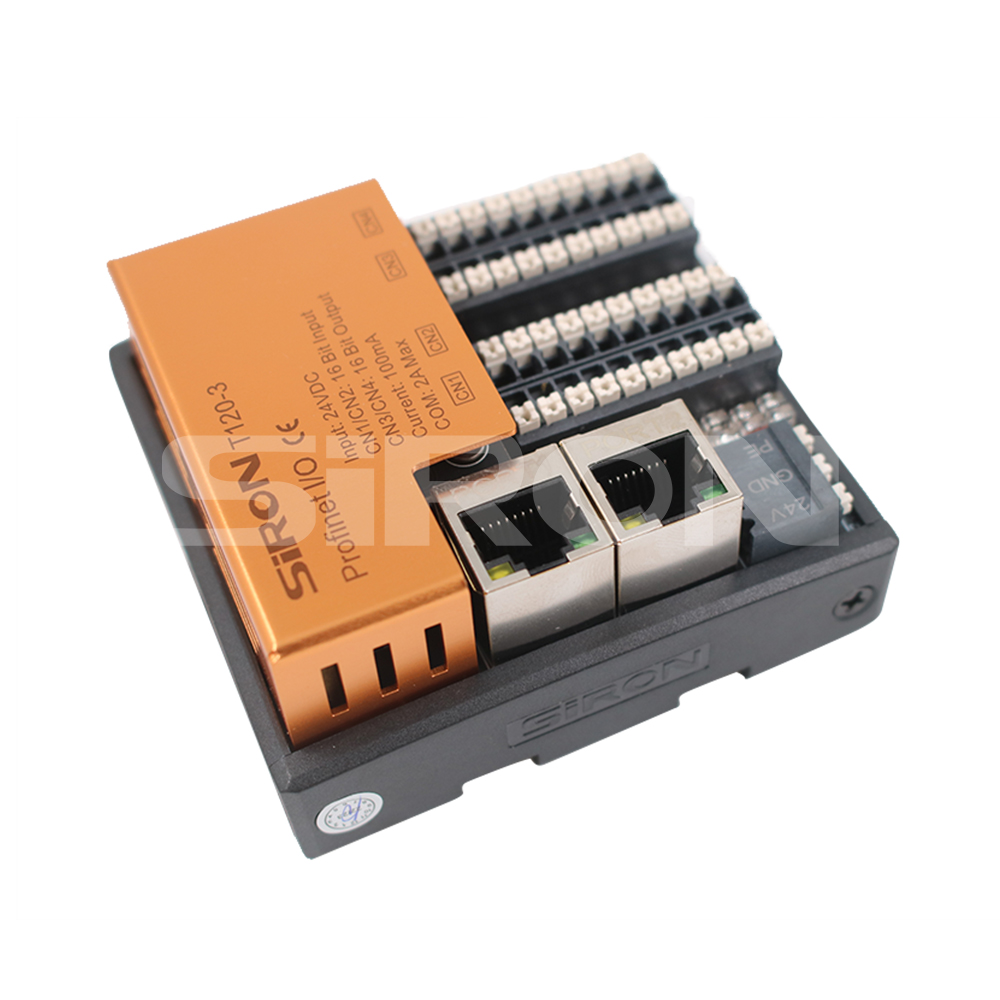

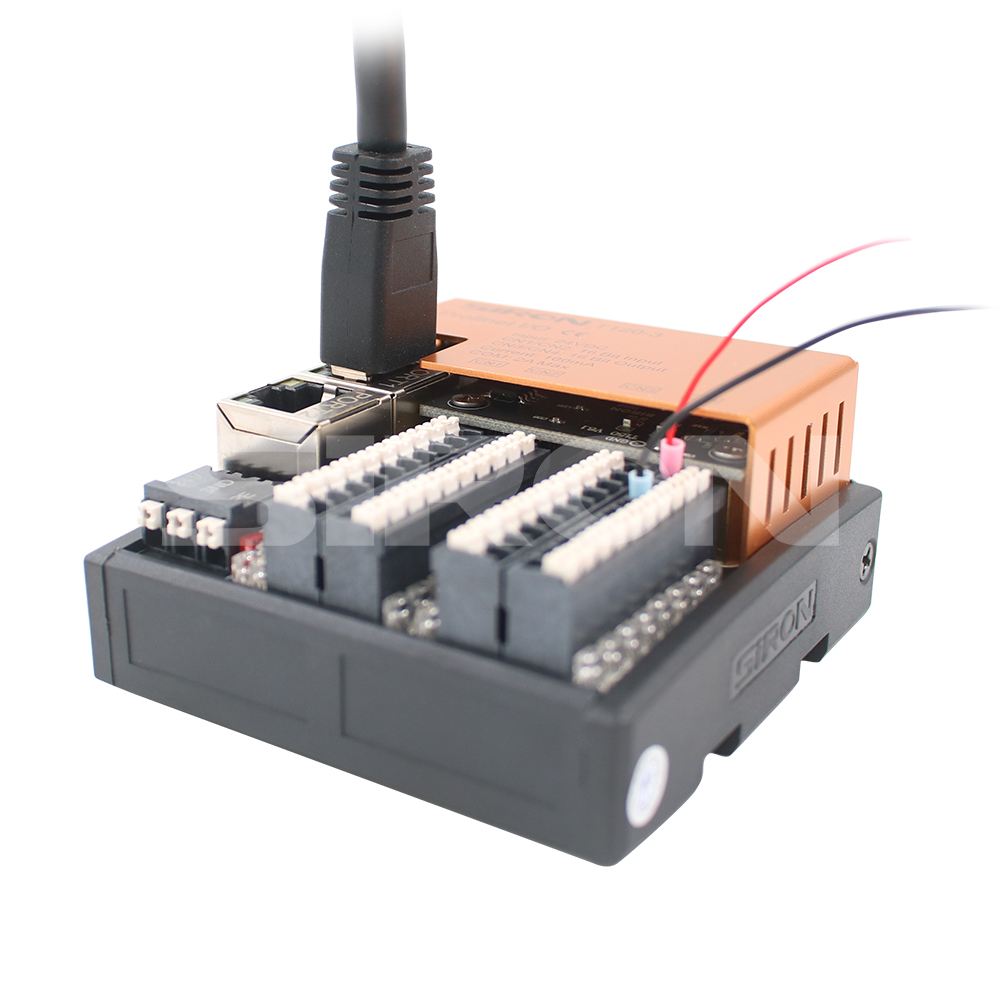

T12-C
SiRON
8471800000
Tungkol sa pagpili

Halimbawa ng pagpili: Ang T120-3-C ay kumakatawan sa T1 second-generation bus module, kasama ang protocol ng PROFINET at ang paraan ng koneksyon ng mga spring terminal. Ang mga katangian ng input/output nito ay: 16-channel digital input at 16-channel digital output (NPN).
Tandaan * : Ang paraan ng koneksyon ng plug ay ginagawa pa rin at wala sa merkado.
Talahanayan 1: Mga katangian ng input/output
| Code | Input | Output |
| 3 | 16 na channel digital input(NPN&PNP) | 16 na channel na digital output (NPN) |
| 3P | 16 na channel digital input(NPN&PNP) | 16 na channel na digital output (PNP) |
| 4 | 32 channel digital input(NPN&PNP) | mga channel ng digital na output |
| 5 | 0 channel analog input | 32 channels analog output(NPN) |
| 5P | 0 channel analog input | 32 channel analog output(PNP) |
Mga pagtutukoy
| Na-rate na boltahe | 24V DC(12~30V) |
| Kasalukuyang pagkonsumo | 60mA |
| Sukat | 80×75×38mm |
| Grado ng proteksyon | IP20 |
| Temperatura ng pagtatrabaho | -20~60℃ |
| Temperatura ng imbakan | -20~75℃ |
| Kamag-anak na kahalumigmigan | 95%, Walang condensation |
| Timbang | 130g |
Digital input at output module
| Modelo | Deskripsyon ng Deskripsyon |
| T120-3/T121-3 | 16 input(NPN&PNP-compatible)at 16 output(NPN) |
| T120-3P | 16 input(NPN&PNP-compatible)at 16 output(PNP) |
| T120-4/T121-4 | 32 input(NPN&PNP-compatible)at 0 output |
| T120-5/T121-5 | 0 input at 32 output(NPN) |
| T120-5P | 0 input at 32 output (PNP) |
Tandaan: Kapag ang input common end ay konektado sa 24V high level, ang epektibong level ng channel input ay NPN; Kapag ang input common end ay konektado sa GND, ang epektibong level ng channel input ay PNP.
Interface ng bus ng komunikasyon
| EtherCAT Ethernet interface | Interface | Signal | Depinisyon ng signal | ||
![]() |
1 | TX+ | Data na nagpapadala ng positibong data ng pagtatapos | ||
| 2 | TX- | pagpapadala ng negatibong data ng pagtatapos | |||
| 3 | RX+ | pagtanggap ng positibong pagtatapos | |||
| 4 | / | / | |||
| 5 | / | / | |||
| 6 | RX- | Data na tumatanggap ng negatibong dulo | |||
| 7 | / | / | |||
| 8 | / | / | |||
| Pabahay ng konektor | PE | lupa ng tsasis | |||
Mga parameter ng input module
| Mga parameter ng interface | Digital input | |
| Uri ng signal | NPN | PNP |
| Na-rate na antas | OV DC | 24V DC |
| 1 Antas ng signal | 0~5VDC | 15~30VDC |
| 0 Antas ng signal | 15~30VDC | 0~5VDC |
| Single channel kasalukuyang | 5mA(MAX) | 5mA(MAX) |
| Proteksyon sa port | Proteksyon sa epekto ng overvoltage | Proteksyon sa epekto ng overvoltage |
| Paghihiwalay ng elektrikal | Paghihiwalay ng optocoupler | Paghihiwalay ng optocoupler |
| Boltahe ng paghihiwalay | AC 500V | AC 500V |
| Indikasyon ng signal | Green LED light | Green LED light |
Mga parameter ng output module
| Mga parameter ng interface | Transistoroutput | |
| Uri ng signal | NPN | PNP |
| Epektibong antas ng signal | <1.5V | 15~30VDC |
| ang solong channel Kasalukuyang na-rate |
Na-rate:0.1A, MAX:0.15A | Na-rate:0.1A, MAX:0.15A |
| Proteksyon sa port | Sobrang boltahe | Sobrang boltahe |
| Paghihiwalay ng elektrikal | Paghihiwalay ng optocoupler | Paghihiwalay ng optocoupler |
| Boltahe ng paghihiwalay | AC 500V | AC 500V |
| Indikasyon ng signal | Green LED light | Green LED light |
Dimensyon


Diagram ng mga kable

Diagram ng topological na istraktura
