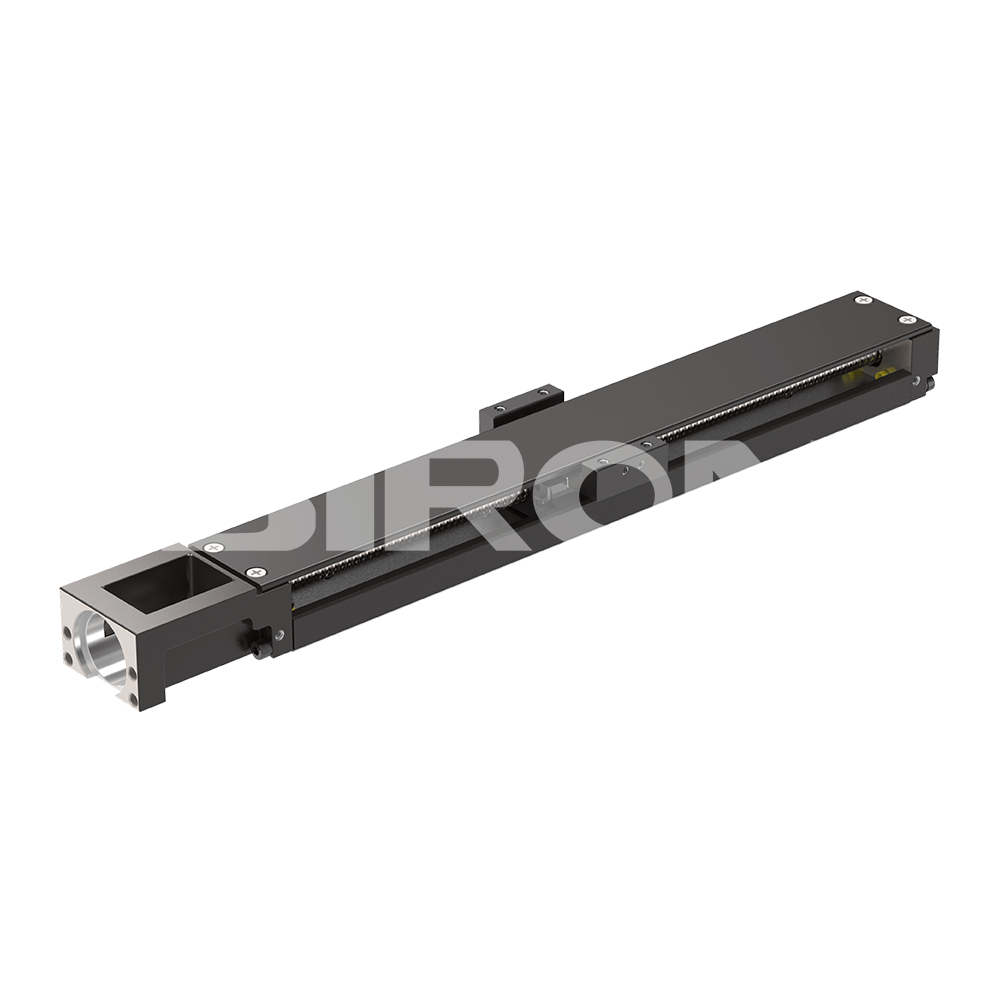

SiRON M369-30 Single Axis Slide Table

Mga Tampok:

*Pagsasama ng function ng ball screw at rolling guide railIwasan ang tradisyonal na pagpili ng application, pag-install, pag-debug complexMiscellaneous, sakupin ang isang malaking pagkukulang sa espasyo.

*Ang guide bearing system ay binubuo ng mga hardened steel ball sa magkabilang gilid Gothic double arc raceway composition, steel ball
and roll Ang track contact Angle ay 45° upang matiyak na ang apat na direksyon ay magkaparehong Carrying capacity

*Ang katawan ay gumagamit ng U-shaped na seksyon, at ang finite element analysis Optimization, upang ang produkto ay may mataas na tigas at
buhol Compact na istraktura, magaan ang timbang na mga tampok.

Dami:
Availability:





Magtanong Idagdag sa Basket PDF Export

modelo:
M369-30
Brand:
SiRON
Code:
9001909090

30mm na base 2mm lead 200mm ang haba ng track 100mm ang haba ng track 150mm ang haba ng track

Paglalarawan ng Produkto

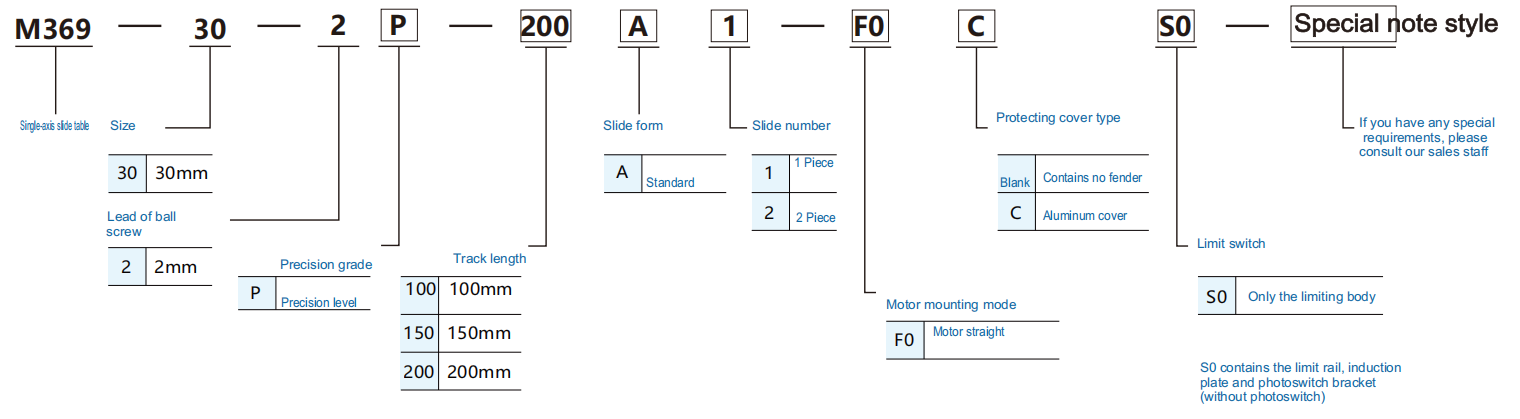

Tungkol sa pagpili

Halimbawa ng pagpili: M369-30-2P-200A1-F0CS0: M369 series, size 30mm, lead 2mm, precision grade precision, body length 200mm, standard sliding seat 1, motor direct connection, aluminum cover, limit body lang.

Pagtutukoy ng produkto

Modelo					Serye ng M369-30
Haba ng track					100	150	200
Katumpakan ng klase	Reproducibility ng lokalisasyon	Katumpakan			±0.003
		Gemeral na antas			±0.01
	Katumpakan ng pagpoposisyon	Katumpakan			±0.020
	Paralelismo ng paglalakad	Katumpakan			±0.010
	Pinakamataas na panimulang metalikang kuwintas	Katumpakan			0.8
		Pangkalahatang antas			0.5
Pinakamataas na bilis	Lead ng ball screw				02
	Bilis	Katumpakan			200
		Antas ng geneal			200
Detalye ng pag-load	Ball turnilyo	Nominal na panlabas na diameter	Katumpakan/Pangkalahatang antas		6
		Nangunguna	Katumpakan/Pangkalahatang antas		2
		Pangunahing dynamic na rating ng pagkarga	Katumpakan		645
			Pangkalahatang antas		615
		Pangunahing static load rating	Katumpakan		1058
			Pangkalahatang antas		1008
	Linear na slide	Pangunahing dynamic na rating ng pagkarga	Katumpakan/Pangkalahatang antas	Slide A	2200
		Pangunahing static load rating	Katumpakan/Pangkalahatang antas	Slide A	3500
		Pinapayagan ang static na sandali	Ikiling MP(Nm)	Slide A1	14
				Slide A2	73
			Yaw MY(Nm)	Slide A1	14
				Slide A2	73
			Yaw MR(Nm)	Slide A1	41
				Slide A2	82
Sensor ng bahay		Sa labas			K017-A6(Opsyonal)
