SiRON T330-P apumoduuli IP20 Plug-in Remote I/O-moduuli

Tietoja valinnasta

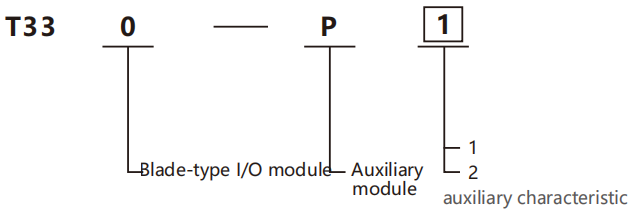

Valintaesimerkki: T330-P1 edustaa blade-tyyppistä I/O-moduulisarjaa, jossa on 24 V tehonjakolähtömoduuli. Apuominaisuudet

Koodi	Ylimääräinen
1	Tehon 24 V tehonjakelulähtömoduuli
2	Power OV Power Distribution -lähtömoduuli

Tekniset tiedot

Tehoparametrit
Usysbus-tulovirtalähteen nimellisjännite	5 V DC + 20 % 1–15 % (4,25 V DC ~ 6 V DC)
Usys-väylän tulovirtalähteen nimellisvirta	<60mA (tyypillinen arvo 5V tasavirralla)
Suositeltu jännite	T300-P1:24V; T300-P2:0V
Moduulin hot-swap-toiminto	ei-tukea
Yhteysparametrit
Yhteystekniikka	PUSH-IN-tyyppinen riviliitin
Yhteyden tyyppi	Järjestelmä/Onsite virtalähde/tulo
Johtimen puristusalue	26-16AWG/0,2-1,5mm²
Nauhan pituus	10 mm
Asennusmenetelmä	DIN-35
Kuoren materiaali	PC muovia
Ympäristöolosuhteet
Sallittu ympäristön lämpötila (käytön aikana)	-40-75 ℃
Sallittu ympäristön lämpötila (säilytystä varten)	-40-85 ℃
Suojaustyyppi	IP20
Saasteluokka	2
Toimintakorkeus	0-2000m
Suhteellinen kosteus (ilman kondensaatiota)	5-95 % RH

Apumoduulin parametrit

Apumoduuli	T330-P1	T330-P2
Lähtötyyppi	24V	OV
Moduulin tyyppi	Potentiaalitasapaino
Kanavien lukumäärä	16
Yhteyden tyyppi	1-johtoinen järjestelmä
Nykyinen jäljitelmä	<8A
Sähköinen eristys	Ei eristystä liitäntäkanavien välillä, eristetty rajapintojen ja sisäisen väylän välillä.

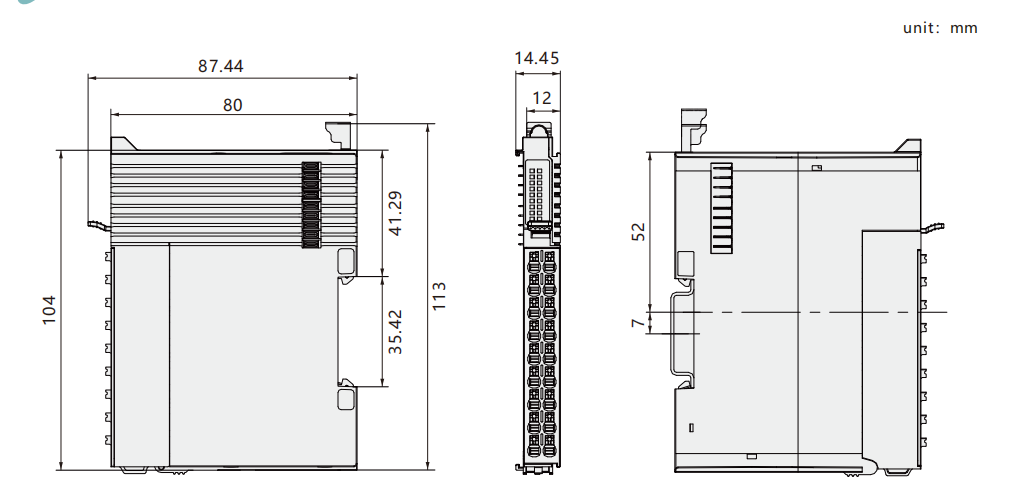

Ulottuvuus

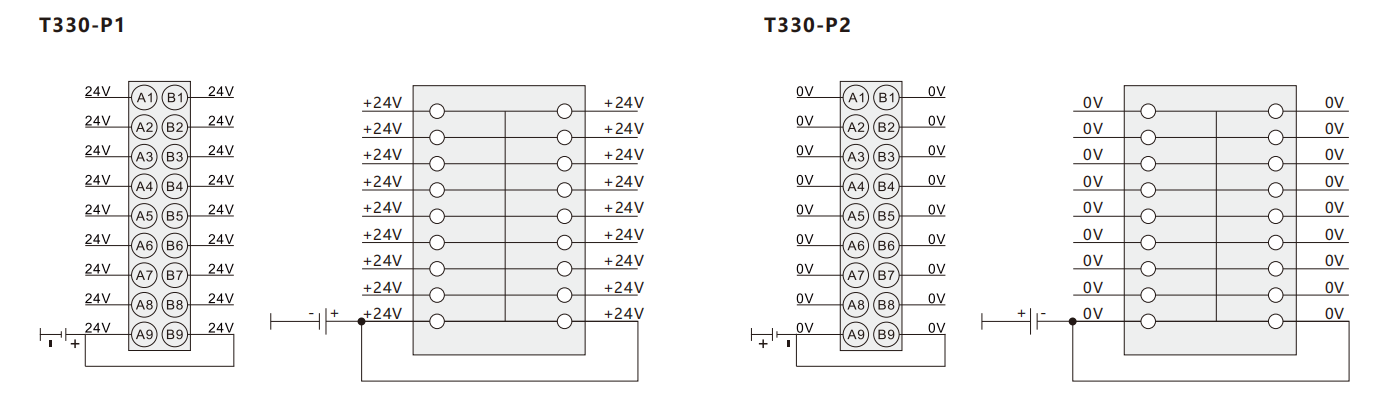

Kytkentäkaavio
