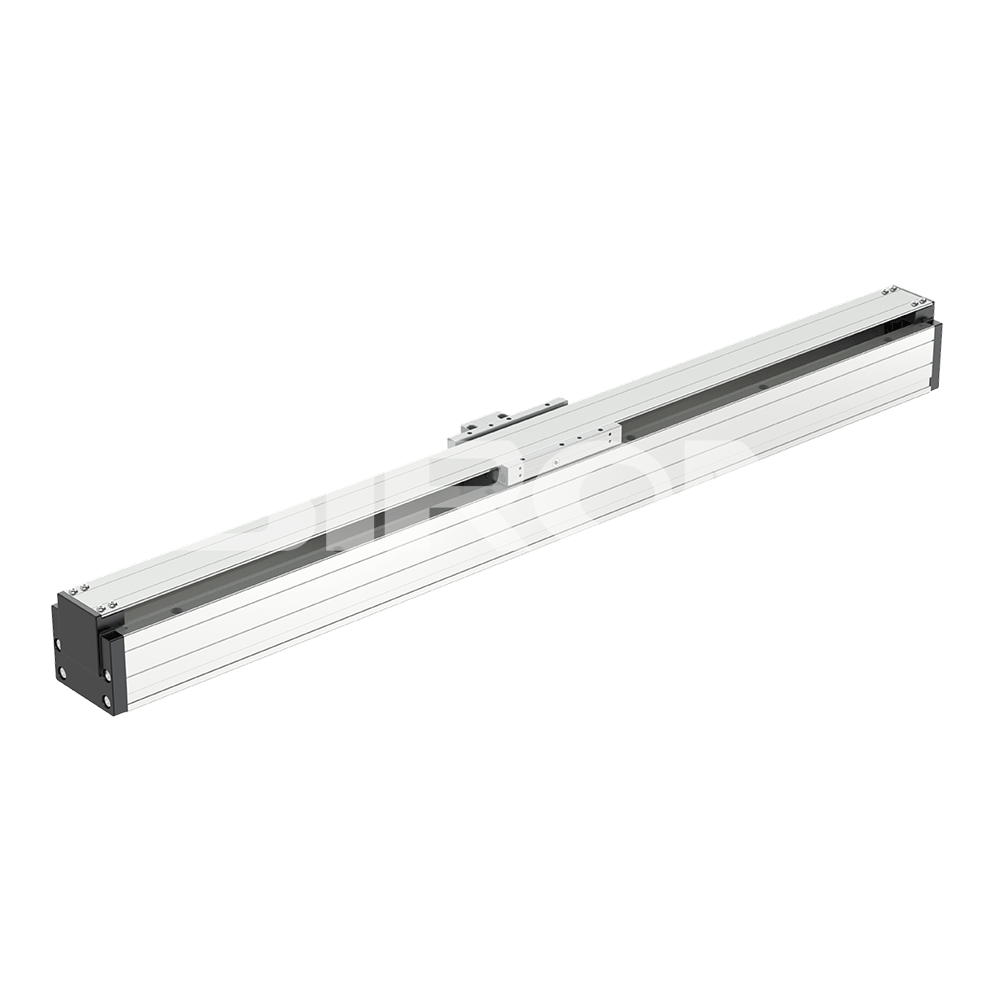

M373-60
SiRON
9001909090
Tietoja valinnasta
Valintaesimerkit: M373-60-B1-540-C010-200: M373-sarja, pohjan leveys 60 mm, täysin koteloitu, yksi toimilaite, moottorityyppi B1, tehollinen isku 540 mm, magneettiportin kooderin resoluutio 1 μm, johdon pituus 200 mm.
Huomautus:
1. Oletusarvo on 'enkooderin magneettinen hila (C010), hila (D010)'. Jos sinulla on muita tarkkuusvaatimuksia, ota yhteyttä myyntihenkilöstömme.
2. Jos tarvitset valokytkimen, tilaa se erikseen
Tuotteen erittely
| Moottorimalli B1-W030 | B1-W030 | |
| Työntövoiman huippu | 179,0N | |
| Jatka työntämistä | 44,8N | |
| Huippuvirta | 10.0 Aseet | |
| Jatkuva virta | 2,5 aseita | |
| Moottorivakio @Tmax | 7,0N/(W1/2) | |
| Suurin jatkuva hajotettu teho | 41,2W | |
| Voimavakio | 17.9N/Aseet | |
| Käänteinen sähkömoottorivoima | 14,6 V huippu/(m/s) | |
Palaute |
Magneettinen verkko | 1,0 μm:n resoluution kaapelin pituus: 200 mm |
| Ritilä | 1,0 μm:n resoluution kaapelin pituus: 200 mm | |
| Toista tarkkuutta | Magneettinen verkko | ±5 μm |
| Ritilä | ±3 μm | |
| Opas | Sisäänrakennettu kaksinkertainen ohjauskisko | |
| Suoruus | ±10μm/300mm | |
| Interphaseimpedanssi @25° | 3,2 ohmia | |
| Vaihe-vaihe-induktanssi | 9,4 mH | |
| Sähköinen aikavakio | 30.ms | |
| Suurin liitinjännite | 460 VDC | |
| Maksimi käämin lämpötila | 120℃ | |
| Kelan paino | 0,35 kg | |
| Sähkösyklin pituus | 20,0 mm | |
| Asennusmenetelmä | Horisontaalinen asennus/sivukiinnitys | |
| Ladata | Olosuhteissa, joissa kiihtyvyys on 1G, nopeus 500 mm/s, viipymäaika 0,2 s ja käyntiisku 600 mm: Vaakasuora asennus: kuorma 6kg; Sivulle asennettu asennus: Kuorma 3kg; Suurin käyttönopeusrajoitus: 1000 mm/s | |
| Moduulin paino | 60 mm:n isku 2,0 kg (jokaista 60 mm:n lisäiskua kohden, lisäys 0,32 kg) | |
| Alkuperäanturi (ulkoinen) | K016-A3/K016-A4 (valinnainen) | |
