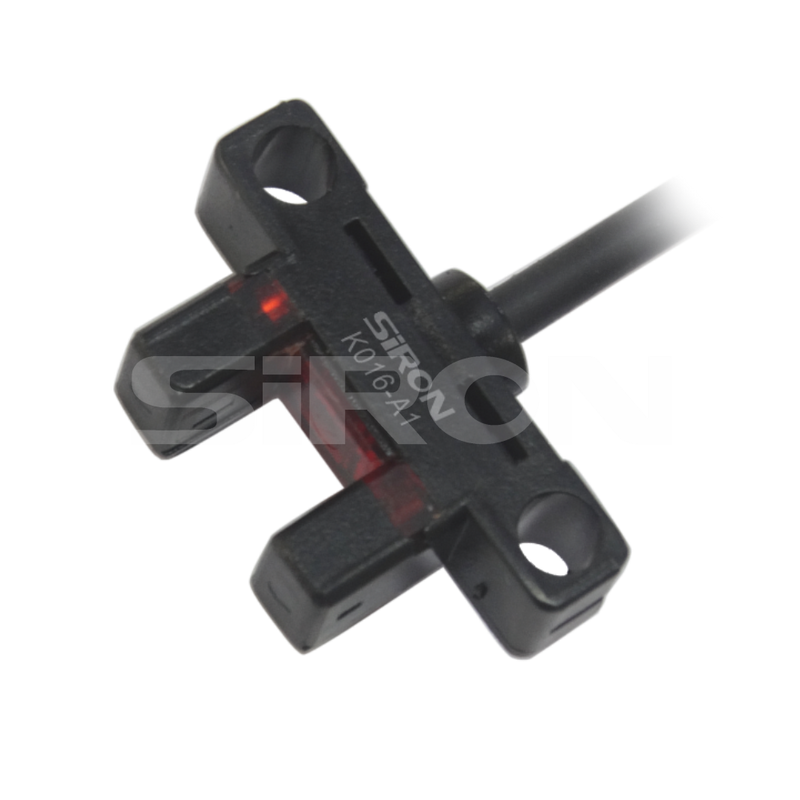

K016-A-sarja
SiRON
9031809090
Tietoja valinnasta

Valintaesimerkki: K016-A1 osoittaa K016-A-sarjan, sarjanumero 1, NPN-lähdöllä ;
K016-A1-P merkkivalo K016-A-sarja, sarjanumero 1, PNP-lähdöllä
Tekniset tiedot
Nimi |
Paikka-anturi (mikropaikkatyyppi) |
|||||||
Malli |
NPN | K016-A1 | K016-A2 | K016-A3 | K016-A4 | K016-A5 | ||
| PNP | K016-A1-P | K016-A2-P | K016-A3-P | K016-A4-P | K016-A5-P | |||
Laji |
K-tyyppi |
Ltyyppi | F-tyyppi | R-tyyppi | U-tyyppi | |||
Ulkonäkö |
![]() |
![]() ![]() |
![]() ![]() |
![]() ![]() |
![]() ![]() |
|||
Havaintoetäisyys |
6mm (uran leveys) | Toimintatilan merkkivalo |
Punainen LED (valo syttyy, kun se vastaanottaa valoa) | |||||
Minimi testi |
0,8 × 1,2 mm läpinäkymätön esine | Valonlähde |
Infrapuna-LED (Projisoitu valon huippuaallonpituus: 940 nm, moduloimaton tyyppi) | |||||
Virtalähteen jännite |
5~24V DC±10%; Pulssi PP alle 10 % | Suojaa rakennetta |
IP66 | |||||
Nykyinen kulutus |
≤15mA | Ympäristön lämpötila |
-25~+55℃ (ei kondensaatiota tai jäätymistä sallittu) varastoinnin aikana: -30~+80℃ | |||||
Hystereesi |
≤0,05 mm | Ympäristön kosteus käytössä |
5 % ~ 85 % RH, varastoinnin aikana: 5 % ~ 95 % RH | |||||
Toista tarkkuus |
≤0,01 mm | Käytä ympäristön valaistusta |
Fluoresoiva valaistus: valaistun pinnan valaistus on alle 10002x | |||||
| Lähtö | Käytetty jännite |
NPN avoimen kollektorin transistori: 30VDC (lähdön ja OV:n välillä); PNP avoimen kollektorin transistori: 30VDC (lähdön ja +V välillä) |
Kestää jännitettä |
AC1000V 1 minuutin ajan, kaikkien virtaliitäntöjen ja kotelon välillä | ||||
Suurin tulovirta |
50mA | Eristysvastus |
Kaikki virtaliittimet ja kotelo, jonka resistanssi on 20MΩ tai enemmän, perustuvat DC250V megohmimetriin |
|||||
Paineen lasku |
<2V | Tärinänkestävyys |
Taajuus 10-2000 Hz, kaksinkertainen amplitudi 1,5 mm (maksimikiihtyvyys 196m/S⊃2;) 2 tuntia kumpaankin XYZ-suuntiin |
|||||
Tulostusliike |
2 lähtötyyppiä: PÄÄLLÄ, kun valo osuu / PÄÄLLÄ, kun valo on estetty | Liskunkestävyys |
Kiihtyvyys 15000m/s⊃2; (noin 1500G) X-, Y-, Z-suunnassa, 3 kertaa kumpikin | |||||
Oikosulkusuojaus |
NPN - Kyllä, PNP - Ei | Materiaali |
Kuori: PC + PBT, Näytön kansi: ABS | |||||
Reaktioaika |
Kun valo osuu: ≤20μs, kun valo on estetty: ≤80μs (maksimivastetaajuus on 3KHz) | Kaapeli |
0 . 09mm², 4-napainen kumieristetty kaapeli PVC:llä, pituus 2M | |||||
