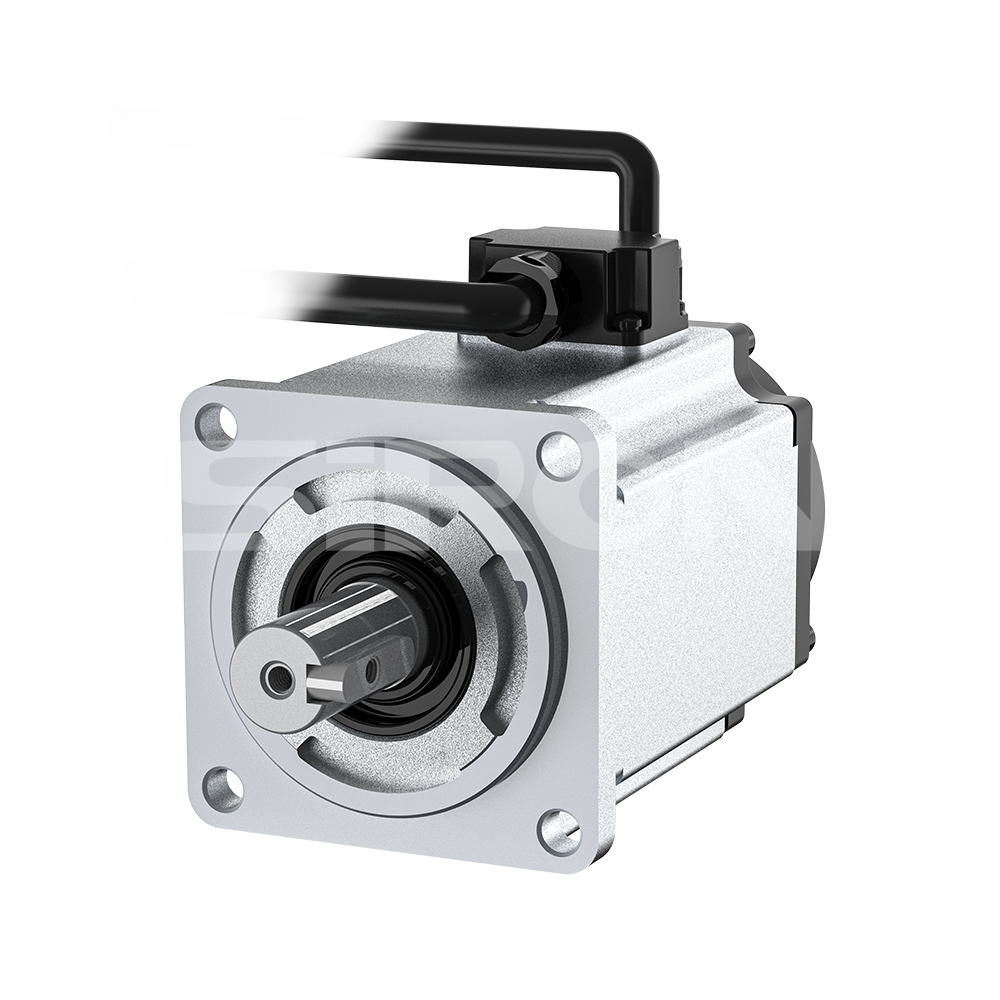

SiRON M202 AC 220V 40 60 80 Σερβοκινητήρας με φλάντζα

Σχετικά με την επιλογή

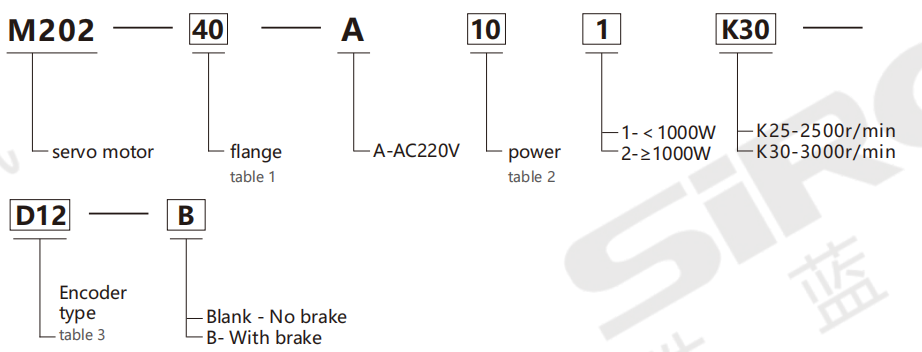

Παράδειγμα επιλογής: Το M202-40-A101K30-D12-B αντιπροσωπεύει τον σερβοκινητήρα της σειράς M202, με μέγεθος φλάντζας 40 mm, ονομαστική τάση AC220V, ισχύ 100 W, ονομαστική ταχύτητα 3000r/min, μαγνητική μονή στροφή 1.7ke και απόλυτη τιμή 1.

Σημείωση: 1，220V: Η επιλέξιμη περιοχή ισχύος είναι 100W έως 1000W. 2,Οι σερβοκινητήρες της σειράς M202 μπορούν να συνδυαστούν με τους σερβοκινητήρες της σειράς M212E.

Πίνακας 1: Φλάντζες

Κώδικας	40		60		80
Μέγεθος φλάντζας	40 χλστ		60 mm		80 χλστ

Πίνακας 2: Ισχύς

100W~1000W

Κώδικας	10	20	40	60	75	10
Εξουσία	100W	200W	400W	600W	750 W	1000W

Πίνακας 3: Τύποι κωδικοποιητών

Κώδικας	Δ12			Δ11
Κωδικοποιητής	Μαγνητική κωδικοποίηση 17-bit απόλυτη τιμή μιας στροφής			Απόλυτη τιμή πολλαπλών περιστροφών μαγνητικής κωδικοποίησης 17 bit

Προσδιορισμός

Ⅰ, 40 φλάντζες (220V)

Σειρά φλάντζας	Σειρά 40 φλάντζες
Μοντέλο κινητήρα	M202-40-A101K30-D12	M202-40-A101K30-D11
Ονομαστική ισχύς	0.10
Ονομαστικό ρεύμα	1.0
Ωριαία ταχύτητα	3000
Ονομαστική ροπή/Μέγιστη ροπή	0,32/0,96
Ηλεκτροκινητική δύναμη πίσω	17.5
Συντελεστής ροπής	0.3
Αδράνεια ρότορα (χωρίς φρένο)	0,06×10-4
Αντίσταση σύρματος	14
Επαγωγή μεταξύ των απαγωγών	10
Πολικός λογάριθμος	5
Επίπεδο μόνωσης κινητήρα/Επίπεδο προστασίας	Κλάση F/IP65
Περιέλιξη κινητήρα κωδικοποιητή	PE U V W
Καλωδίωση κωδικοποιητή	E-E+SD-0V SD++5V PE 234 56 7 1
Λειτουργικό περιβάλλον	Θερμοκρασία περιβάλλοντος: -20℃ έως +40℃ Υγρασία περιβάλλοντος: Σχετική υγρασία<90% (σε συνθήκες χωρίς παγετό)
L χωρίς /με φρένο	81,5/101,5

Ⅱ, 60 φλάντζες (220 V )

Σειρά φλάντζας	Σειρά 60 φλάντζες
Μοντέλο κινητήρα	M202-60-A201K30-D12	M202-60-A201K30-D11	M202-60-A401K30-D12	M202-60-A401K30-D11	M202-60-A601K30-D12	M202-60-A601K30-D11
Ονομαστική ισχύς	0.20		0.40		0.60
Ονομαστικό ρεύμα	1.7		2.5		4.1
Ωριαία ταχύτητα	3000		3000		3000
Ονομαστική ροπή/Μέγιστη ροπή	0,64/1,91		1,27/3,81		1,9/5,7
Ηλεκτροκινητική δύναμη πίσω	33		31		32.5
Συντελεστής ροπής	0.38		0.51		0.46
Αδράνεια ρότορα (χωρίς φρένο)	0,38×104		0,52×104		0,75×104
Αντίσταση σύρματος	4.5		3.24		2.55
Επαγωγή μεταξύ των απαγωγών	43		5.8		3.9
Ηλεκτρική σταθερά	4.74		1.79		1.53
Πολικός λογάριθμος	5
Επίπεδο μόνωσης κινητήρα/Επίπεδο προστασίας	Κλάση F/IP65
Περιέλιξη κινητήρα κωδικοποιητή	PE U V W
Καλωδίωση κωδικοποιητή
Λειτουργικό περιβάλλον	Θερμοκρασία περιβάλλοντος: -20℃ έως +40℃ Υγρασία περιβάλλοντος: Σχετική υγρασία<90% (σε συνθήκες χωρίς παγετό)
Lχωρίς/με φρένο	76/106		92/122		110/140

Ⅲ, 80 φλάντζες (220 V )

Flangeseries	Σειρά 80 φλάντζες
Μοντέλο κινητήρα	M202-80-A751K30-D12	M202-80-A751K30-D11	M202-80-A102K25-D12 M202-80-A102K25-D11	M202-80-A102K30-D12	M202-80-A102K30-D11
Ονομαστική ισχύς	0.75		1.0	1.0
Ονομαστικό ρεύμα	4.4/13.8		4.6/13.8	4.8/14.4
Ωριαία ταχύτητα	3000		2500	3000
Ονομαστική ροπή/Μέγιστη ροπή	2.39/7.17		3,82/11,64	3.2/9.6
Πίσω ηλεκτροκινητική δύναμη	34		54	42
Συντελεστής ροπής	0.54		0.83	0.7
Αδράνεια ρότορα (χωρίς φρένο)	1,48×10⁻4		2,27×10-4	2,4×10-4
Αντίσταση σύρματος	1.08		2.4	1.4
Επαγωγή μεταξύ των απαγωγών	42		9.5	7.2
Πολικός λογάριθμος	3.89		3.7	/
	5
	Κλάση F/IP65
	PE U v w
	E-E+SD-OV SD++5V PE 234 5 6 7 1
Λειτουργικό περιβάλλον	Θερμοκρασία περιβάλλοντος: -20℃ έως +40℃ Υγρασία περιβάλλοντος: Σχετική υγρασία<90% (σε συνθήκες χωρίς παγετό)
Lχωρίς /με φρένο	98,5/134		113/147	120/154

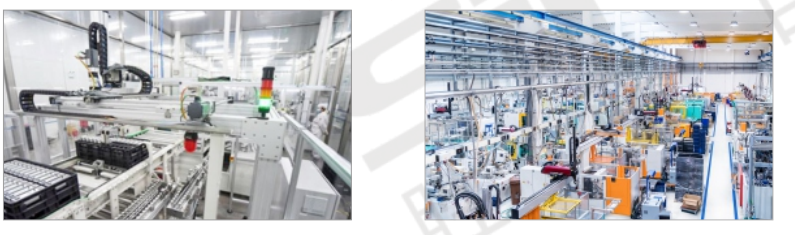

Εφαρμογή

Η εφαρμογή στη βιομηχανία μπαταριών λιθίου

Η εφαρμογή του CNC machi Η εφαρμογή στη βιομηχανία μπαταριών λιθίου ne εργαλεία
