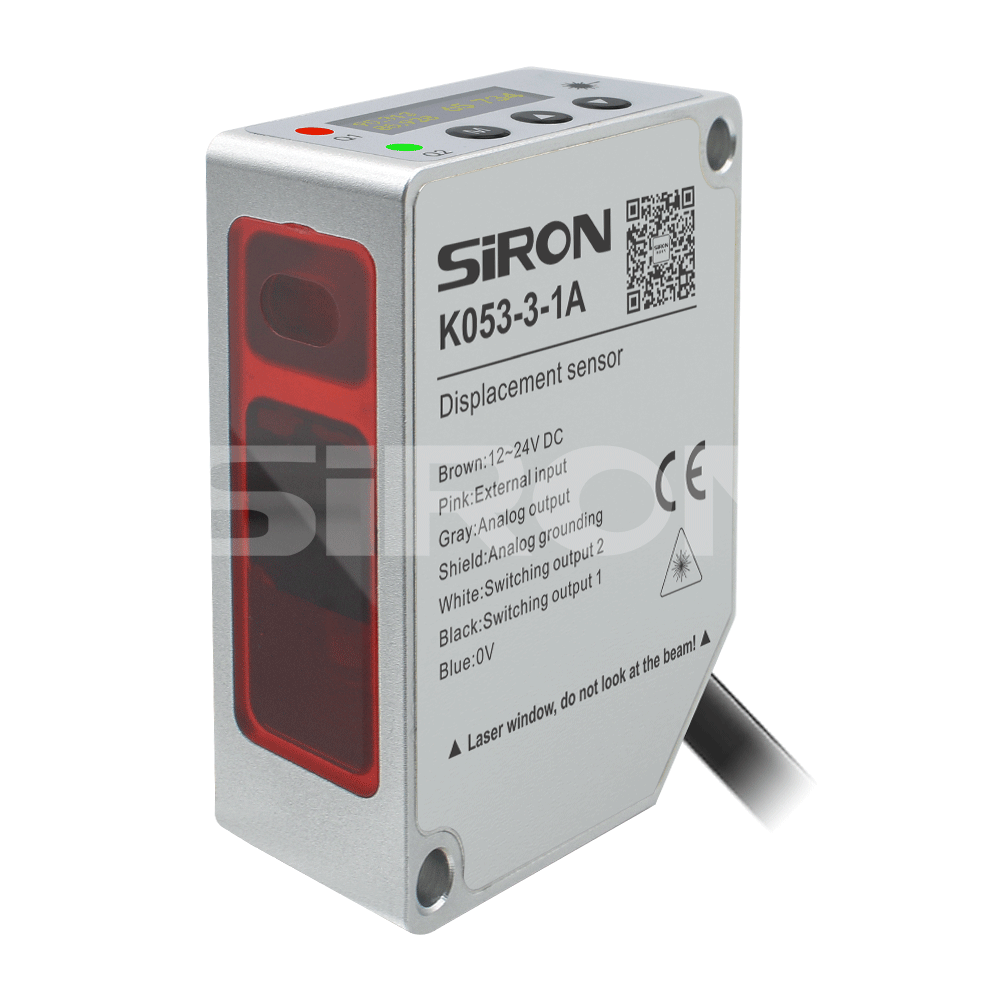

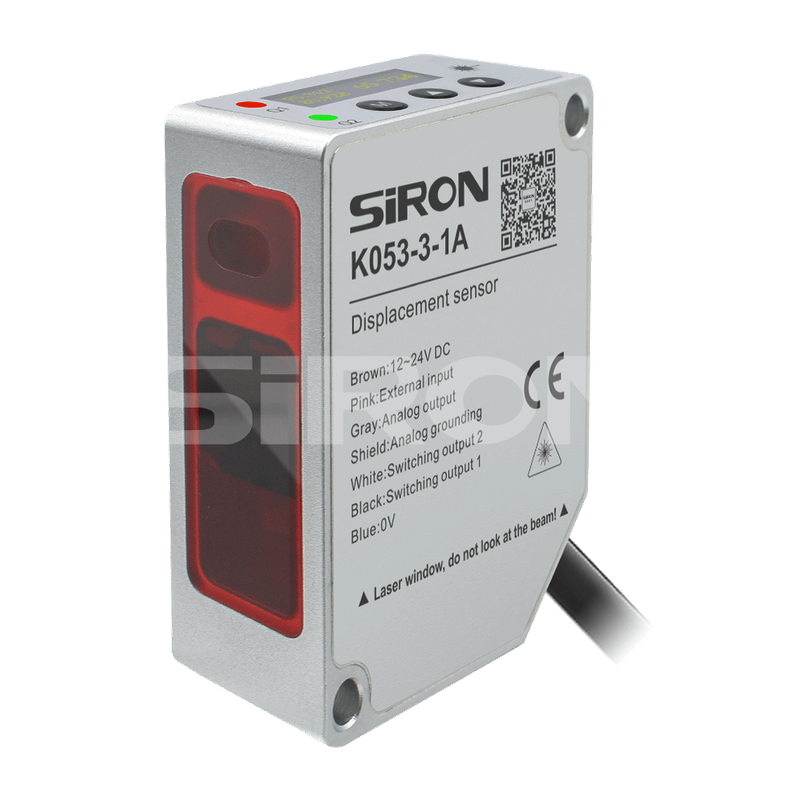

Σειρά K053-3
SiRON
8479909090
Σχετικά με την επιλογή

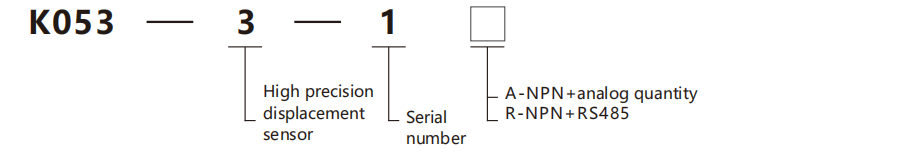

Παράδειγμα επιλογής:
Το K053-3-1A υποδεικνύει τη σειρά K053, 3 αισθητήρες μετατόπισης υψηλής ακρίβειας, 1 σειριακό αριθμό, NPN + αναλογική ποσότητα.
Το K053-3-1R υποδεικνύει τη σειρά K053, 3 αισθητήρες μετατόπισης υψηλής ακρίβειας, 1 σειριακός αριθμός, NPN + RS485.
Προδιαγραφές
Ονομα |
Αισθητήρας μετατόπισης υψηλής ακρίβειας |
||||
Μοντέλο |
NP N+Αναλογική ποσότητα |
Κ053-3-1Α | Κ053-3-2Α | Κ053-3-3Α | Κ053-3-4Α |
| NPN+RS485 | K053-3-1R | K053-3-2R | K053-3-3R | K053-3-4R | |
Τύποι |
Διάχυτη αντανάκλαση |
||||
Εμφάνιση |
  |
||||
Απόσταση αναφοράς |
30 χλστ | 50 χλστ | 85 mm | 250 χλστ | |
Απόσταση ανίχνευσης |
26~34mm | 40~60mm | 65~105mm | 100~400mm | |
Διάμετρος κηλίδας |
0,1×0,1 χλστ | 0,5x1,0mm | 0,75x1,25mm | 1,75x3,5mm | |
Πλήρης κλίμακα |
8 χιλιοστά | 20 mm | 40 χλστ | 300 χλστ | |
Επαναληψιμότητα |
2μm | 5μm | 10μm | 75μm | |
Ακρίβεια γραμμικότητας |
±0,1%FS | ±0,3%FS | |||
Χρόνος απόκρισης |
≤11,5 ms | ≤15,5 ms | |||
Τάση λειτουργίας |
Αναλογικό ρεύμα: 12-24V DC(-5%,+10%); Αναλογική τάση: 18-24V DC(-5%,+10%) | ||||
Καταναλώστε ρεύμα (χωρίς φορτίο). |
<30mA(αναλογική έξοδος ρεύματος),<60mA(αναλογική έξοδος τάσης) |
||||
Πηγή φωτός (μεσαίο, μήκος κύματος) |
Κόκκινο λέιζερ διόδου, μήκους κύματος 655 nm | ||||
Ισχύς εξόδου |
<1 mW | ||||
Κατηγορία λέιζερ |
IEC Κατηγορία 2 | ||||
Χαρακτηριστικό μετατόπισης θερμοκρασίας |
±0,08%FS/℃ | ||||
Αναλογική τάση εξόδου |
Εύρος εξόδου: 0~10V; | ||||
Αναλογικό ρεύμα εξόδου |
Εύρος εξόδου: 4~20mA, με εναλλαγή κινεζικής οθόνης |
||||
Ενέργεια εξόδου |
Light-on (ενεργοποίηση εισόδου φωτός)/Dark.on (μπορεί να επιλεγεί η δράση αποκλεισμού φωτός) | ||||
| Κατηγορία προστασίας | IP67(IEC) | ||||
Θερμοκρασία περιβάλλοντος |
Θερμοκρασία λειτουργίας: -10℃ έως 40 ℃ Χρόνος αποθήκευσης: -20℃ έως 60 ℃ (χωρίς κατάψυξη) | ||||
Υγρασία περιβάλλοντος |
Κατά τη λειτουργία: 35% έως 85% RH Χρόνος αποθήκευσης: 35% - 85% RH (χωρίς συμπύκνωση) | ||||
Φωτισμός περιβάλλοντος |
Λάμπα πυρακτώσεως ≤3000Lux; Ηλιακό φως ≤ 10.000 lux |
||||
Κύκλωμα προστασίας |
Προστασία αντίστροφης πολικότητας/προστασία από υπερτάσεις/προστασία βραχυκυκλώματος | ||||
Αντοχή σε κραδασμούς |
10 έως 55 Hz, διπλό πλάτος 1,0 mm, 30 λεπτά σε καθεμία από τις κατευθύνσεις X/Y/Z |
||||
Αντοχή σε κρούση |
300m/S⊃2;, τρεις φορές το καθένα προς τις κατευθύνσεις X, Y και Z |
||||
Υλικό |
Εξωτερικό κέλυφος: Κράμα αλουμινίου. Φακός: PMMA; Μολύβδινο σύρμα: PVC | ||||
Μήκος γραμμής |
Τυπικό καλώδιο 2 μέτρων 6 πυρήνων | ||||
Βάρος συσκευασίας |
Περίπου 2 5 0 γρ | ||||
Λάμπα πιλότου |
Η απόσταση είναι μικρότερη από το κεντρικό σημείο στο πορτοκαλί. Απόσταση μεγαλύτερη από το κεντρικό σημείο: Πράσινο; Ο στόχος δεν εντοπίστηκε: Πράσινο | ||||
