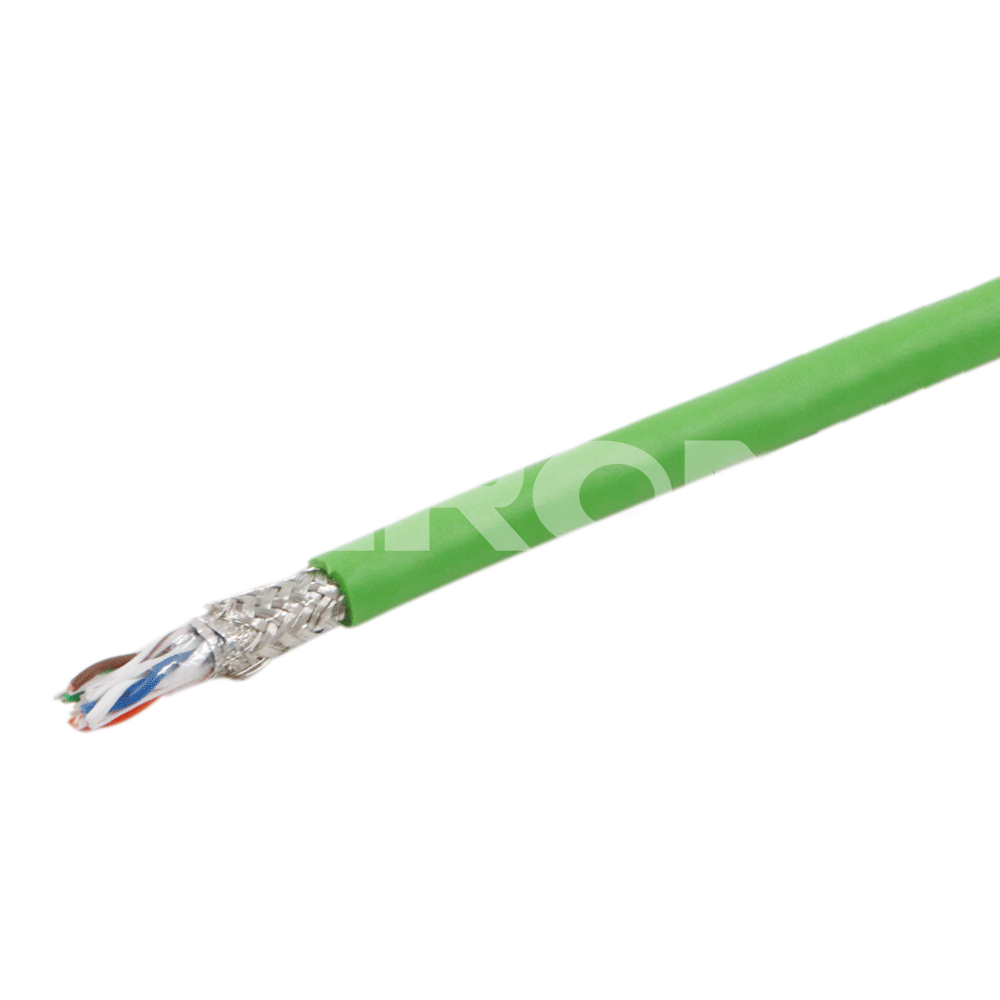

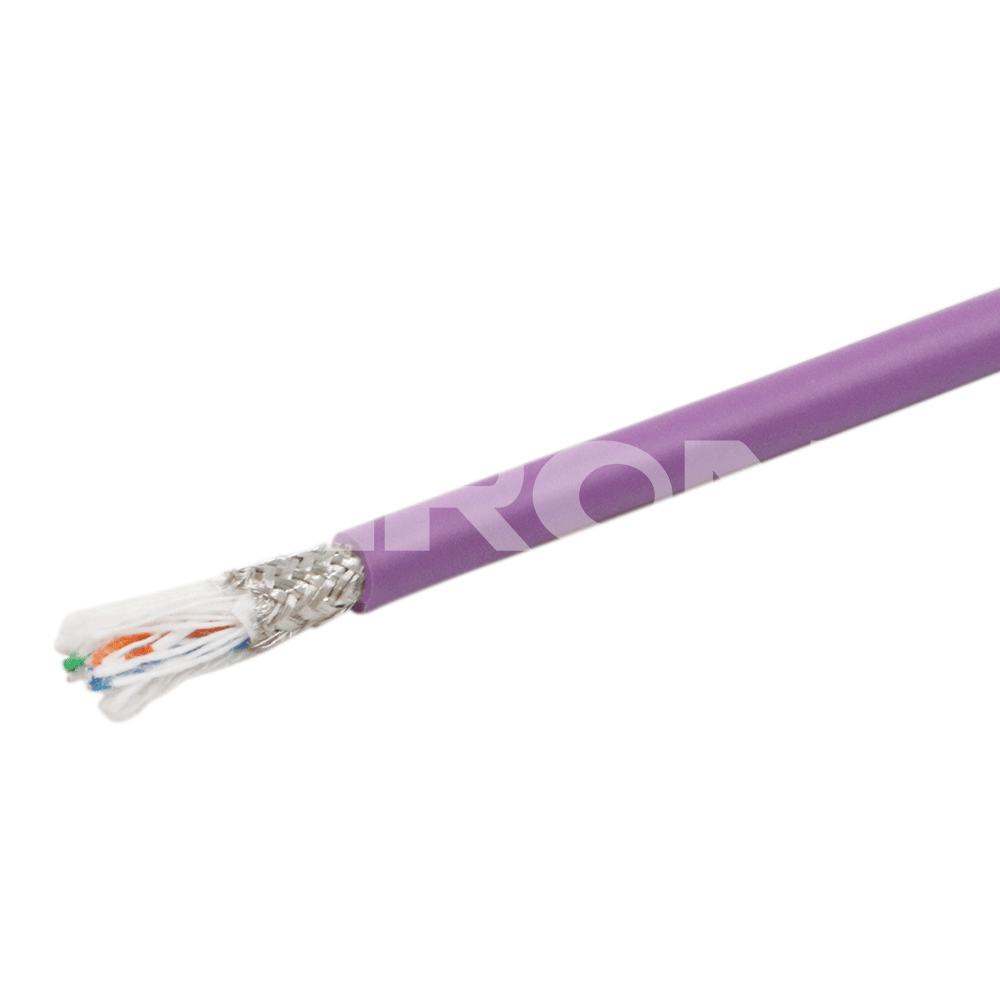

X140
SirON
8544421100
Befehl
Spezifikation
| Modell | X140-2 | X140-2A | X140-3 | X140-4 |
| Typen | Kategorie 7: Einzel-/Gesamtschirmung (≥85 %) | Kategorie 6A/abgeschirmt (≥40 %) | Kategorie 6A/abgeschirmt (≥85 %) | Kategorie 7: Einzel-/Gesamtschirmung (≥85 %) |
| Leiterwiderstand | ≤148Ω/km | ≤14,8 Ohm/100 m | ||
| Isolationswiderstand | ≥5000MΩ ·km | / | ||
| Widerstandsungleichgewicht | ≤2 % | / | ||
| Kapazitätsungleichgewicht | ≤160pF/100m | / | ||
| Min. Biegeradius | -20℃~75℃ | -20℃~80℃ | ||
| UV-Beständigkeit | -20℃~55℃ | -20℃~60℃ | ||
| Flammwidrigkeit | FT2, IEC 60332-1-2, VW-1 | VW-1, CM | ||
| Nennspannung | ≤30V | ≤30V | ||
| Prüfspannung | 300V | 300V | ||
| Adapterende | Ein Gehäuse mit Metallabschirmung und vergoldeten Stiften | Mit abgeschirmtem Metallgehäuse und vergoldeten Stiften | ||
| Spannungsfestigkeit | DC1KV für 1 Minute | / | ||
| Nennkapazität bei 1 KH zNom. Gegenseitige Kapazität | ≤5,6 nF/100 m | / | ||
| Betriebstemperatur | Fest: 4D (Kabeldurchmesser)/ Schleppkette: 8D | / | ||
| Charakteristische Impedanz | 100 ± 15 Ohm | 100 ± 15 Ohm | ||
| Jackencharakteristik | / | ≥13,8 MPa | ||
| Zugfestigkeit (bei zunehmender Alterung) | ||||
| Dehnung (vor Alterung) | / | ≥100 % | ||
| Zugfestigkeit (nach Agng100℃×240n) | / | Mindesterhaltung ohne Alterung 8 5 % | ||
| Dehnung (nach Alterung 100℃×240h) | / | Mindesterhaltung ohne Alterung 8 5 % | ||
| Hitzeschock | / | 85℃×1h, Transformation≤50 % (UL44) | ||
| Kaltbiegetest (-40℃×4h) | / | 8×AD.,Keine Risse | ||
