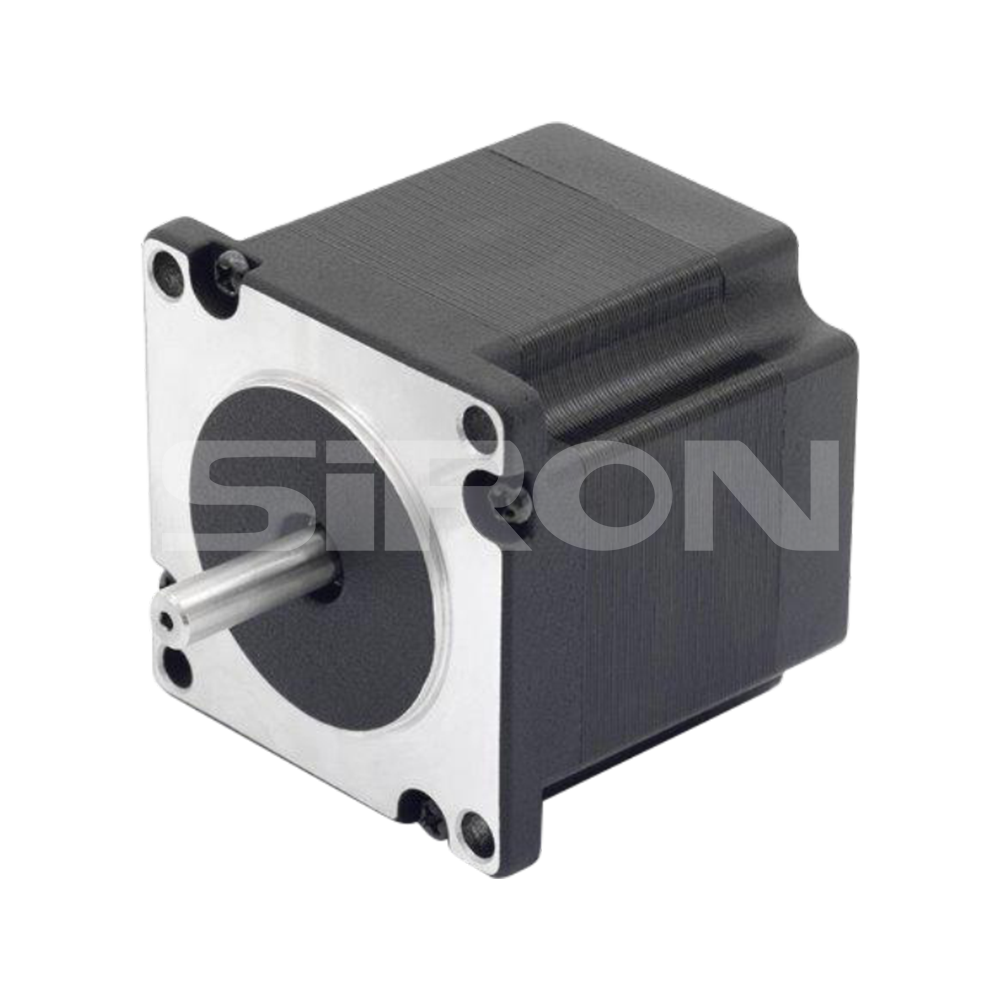

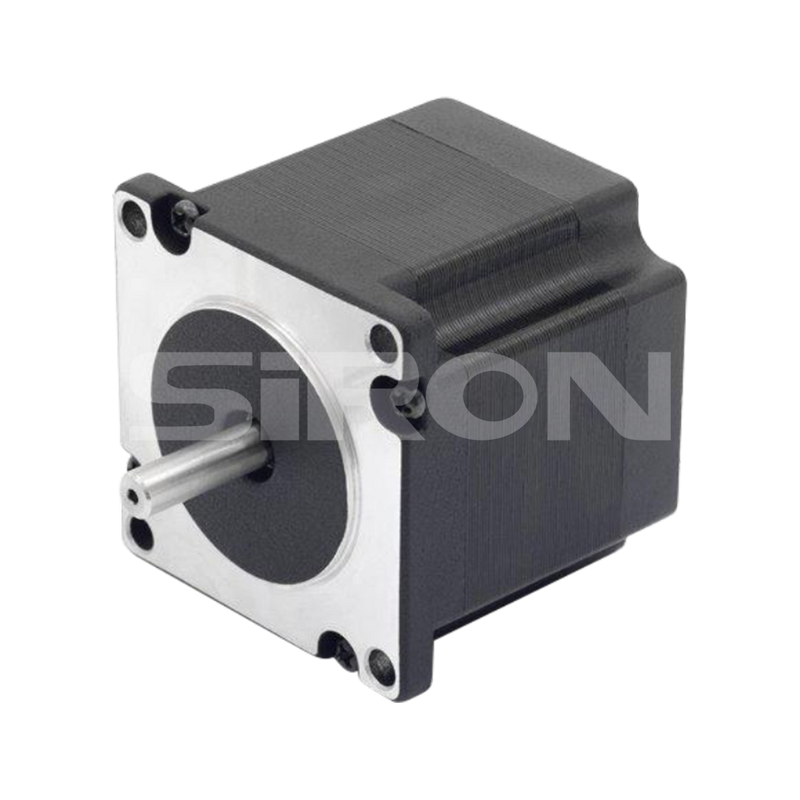

Dreiphasen-Schrittmotor der Serie SiRON M271-57

Merkmale

* 1,2° Schrittwinkel, dreiphasiger Schrittmotor;
* Hohe Auflösung, geringes Rauschen;
* Hohes Drehmoment, geringe Vibration, hoher Wirkungsgrad;
* Präzise Positionskontrolle;
* Es ermöglicht eine präzise Steuerung und bequeme Einstellung.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen PDF-Export

Modell:
M271-57
Marke:
SirON
Code:
8501109990

1,2° Schrittwinkel 57mm Rahmengröße 0,45 Nm Haltemoment 0,9 Nm Haltemoment 1,5 Nm Haltemoment

Produktbeschreibung

Über die Auswahl

Auswahlbeispiel: M271-57-0451 repräsentiert den dreiphasigen Schrittmotor der Serie M271 mit einer Rahmengröße von 57 mm, einem Haltemoment von 0,45 Nm und einer einzelnen Achse.

Spezifikation

Modell	M271-57-Serie
Radiales Spiel	0,02 mm bei 450 g	Schrittwinkel	1,2°
Axiales Spiel	0,08 mm bei 450 g	Schrittwinkelgenauigkeit	±5 % (Der gesamte Schritt ist entladen)
Max. Radialkraft	28N (20 mm vom Flansch entfernt）	Isolationswiderstand	100 MΩ, 500 VDC
Max. Axialkraft	10N	Umgebungstemperatur	-20℃~+50℃
Spannungsfestigkeit	900VAC/1s	Isolationsklasse	Klasse B

Elektrische Eigenschaften

Modell	M271-57-0451	M271-57-0901	M271-57-1502
Adapterlaufwerk	M281-3606	M281-3606	M281-3606
Cuent pro Phase	5.2	5.6	5.8
Halten Sie die Flasche	0.45	0.9	1.5
Stellmoment	0.021	0.04	0.068
Jeder Widerstand	1.3	0.7	1.05
Jede Induktivität	1.4	1.7	2.4
Anzahl der Anschlussdrähte	6	6	6
Trägheitsmoment	110	300	480
Gewicht	0.45	0.75	1.1
Körperlänge	42	56	79

Abmessungen

Schaltplan

Abstandsfrequenzkurve
