T313-D
SiRON
8517799000
O výběru
Příklad výběru: T313-D21 představuje řadu podřízených modulů IO-Link, digitální, 8kanálový digitální vstup (NPN), 0kanálový digitální výstup. Vstupní/výstupní charakteristiky
| Kód | Vstup | Výstup |
| 21 | 8kanálový digitální vstup (NPN) | 0 kanálový digitální výstup |
| 22 | 8kanálový digitální vstup (PNP) | 0kanálový digitální výstup_ |
| 23 | 0 kanálový digitální vstup | 8kanálový digitální výstup (NPN)slave stanice (třída A) |
| 24 | 0 kanálový digitální vstup | 8kanálový digitální výstup (PNP)slave stanice (třída A) |
| 25 | 0 kanálový digitální vstup | 8kanálový digitální výstup (NPN) podřízená stanice (třída B) |
| 26 | 0 kanálový digitální vstup | 8kanálový digitální výstup (PNP)slave stanice (třída B) |
Specifikace
| Model | T313-D21 | T313-D22 | |
Vzhled |
  |
||
| Napětí provozní zátěže | 24 V DC ± 10 % | ||
| Provoz modulu aurent | <100 mA | ||
| Maximální napájecí proud | 1,4A | ||
| Provozní teplota | -20~+55℃ | ||
| Vstup | Vstupní body | 8 | |
| Typ rozhraní | Otvory M83 | ||
| Vstupní režim | NPN (nízká úroveň efektivní) | PNP (vysoká účinnost) | |
| Vstupní impedance | ≈3K | ||
| Vstupní jmenovitý proud | ≈7 mA | ||
| Vstupní zpoždění | 3 ms | ||
| Spínací práh | 2mA/4mA 7V/11V | ||
| Režim izolace | Izolace optočlenů | ||
| Napájení senzoru | Maximálně 150 mA | ||
| IO-Link | Počet rozhraníS | 1 | |
| Verze protokolu IO-Link | V1.1 | ||
| IO-Link Označuje typ inafacoa | třída A | ||
| Typ rámu | TYPE_2_1 | ||
| Přenosová rychlost | COM 238,4 kbit/s | ||
| Minimální doba cyklu | 4000 us | ||
| ISDU (indexová služba) | podpora | ||
| Bloková operace s parametry | nepodpora | ||
| Úložiště dat (DS) | podpora | ||
| Zámek úložiště dat | podpora (Poznámka Tato funkce je podporována z důvodu kompatibility, ale zařízení tuto operaci neprovede) | ||
| Model | T313-D23 | T313-D24 | T313-D25 | T313-D26 | |||
| Vzhled |  |
 |
|||||
| Provozní/zátěžové napětí | 24 V DC ± 10 % | ||||||
| Provozní proud modulu | <100 mA | <100 mA (Ub) | |||||
| Napájení pro práci a zatížení | ≤4A (UbUI) | Poznámka: IO-Link Master poskytuje napájení a je třeba vzít v úvahu parametry Master |
≤4A (UI) | Poznámka: IO-Link Master poskytuje napájení a je třeba vzít v úvahu parametry Master |
|||
| Provozní teplota | -20~+55℃ | ||||||
| Výstup | Výstupní body | 8 | |||||
| Výstupní režim | NPN (veřejný konec je 24V) | PNP (veřejný konec je 24V) | NPN (veřejný konec je 24V) | PNP (veřejný konec je 24V) | |||
| Výstupní proud | 0,2A;max 0,5A;(U Celkový proud nesmí překročit 4A. | ||||||
| Režim ochrany výstupu | Ochrana proti přetížení, ochrana proti přehřátí | ||||||
| Rychlost odezvy výstupní prolekce | ≈20 ms | ||||||
| Frekvence spínání | 100 Hz | ||||||
| Pokles výstupního napětí | ≈0,6V | ||||||
| Režim izolace | opto-izolátor | ||||||
| IO-Link | Počet rozhraní | 1 | |||||
| Verze protokolu IO-Link | V1.1 | ||||||
| O-Link určuje typ rozhraní | třída A | třída B | |||||
| Typ rámu | TYPE_2_3 | ||||||
| Přenosová rychlost | COM238,4 kbit/s | ||||||
| Minimální doba cyklu | 2400 us | ||||||
| ISDU (indexová služba) | podpora | ||||||
| Blokovat operaci parametrů | nepodpora | ||||||
| Úložiště dat (DS) | podpora | ||||||
| Zámek úložiště dat | podpora (Poznámka: Tato funkce je podporována z důvodu kompatibility, ale zařízení tuto operaci neprovede | ||||||

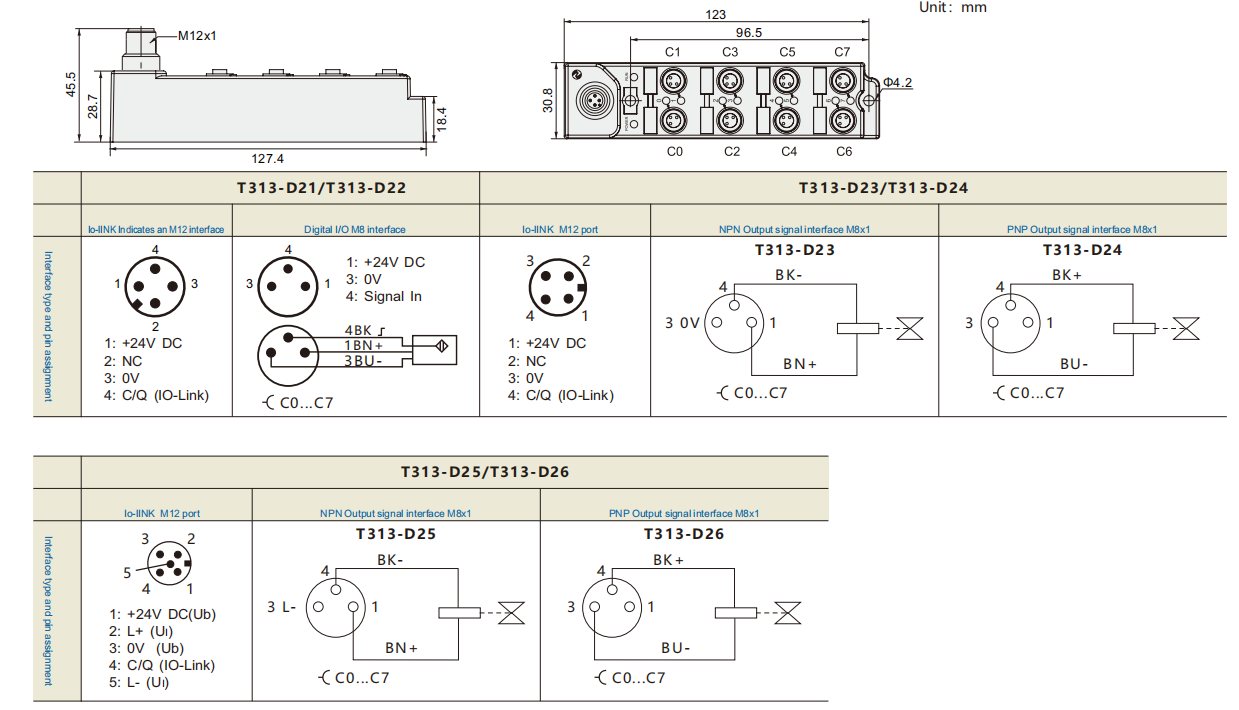

Rozměry
