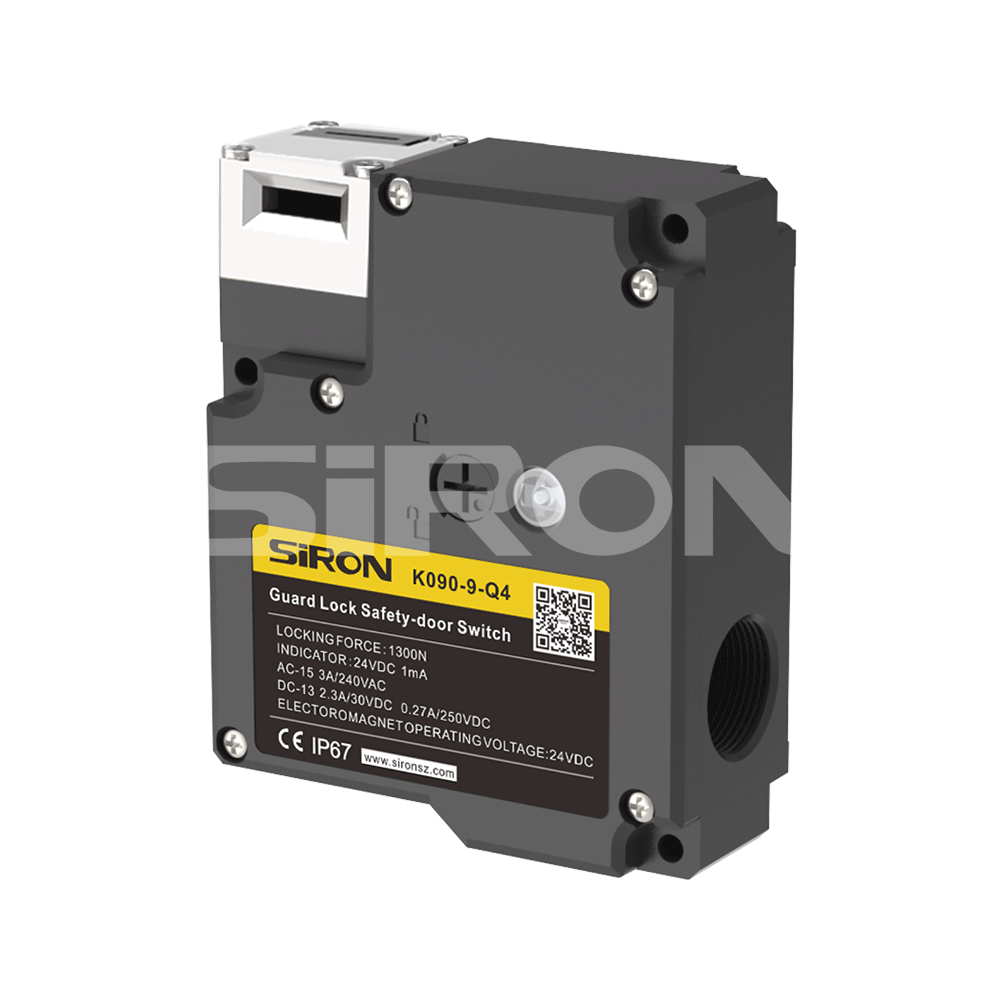

Průmyslový bezpečnostní dveřní spínač pro ochranu strojů: Typy elektromagnetických zámků a standardy shody

Moderní strojírenství vyžaduje jemnou rovnováhu. Musíte chránit operátory, zajistit rychlý přístup ke stroji a dodržovat přísné předpisy. Těchto cílů musíte dosáhnout, aniž byste způsobili zbytečné prostoje výroby. Pro stroje s vysokou setrvačností již nestačí jednoduchý magnetický senzor. Dnes aktivní bezpečnostní dveřní spínač slouží jako kritická obranná linie v moderním střežení strojů. Tyto robustní systémy překračují rámec základního snímání přiblížení. Používají aktivní elektromagnetické uzamykací mechanismy. Navrhujeme je speciálně pro efektivní zabezpečení nebezpečných oblastí.

Tento článek poskytuje komplexní rámec technického hodnocení. Pomůžeme vám vybrat, specifikovat a správně implementovat elektromagnetické blokování. Dozvíte se, jak splnit aktuální bezpečnostní směrnice a zhodnotit různé uzamykací mechanismy. Prozkoumáme zásadní rozdíly mezi personální a procesní ochranou. V konečném důsledku vám tato příručka pomůže udržet vaši továrnu v bezpečí při zachování optimální provozní účinnosti.

Klíčové věci

• Ochrana procesu vs. Ochrana personálu: Volba mezi elektromagnetickými spínači zapnutím zamykání a odemykáním závisí zcela na tom, zda chráníte proces stroje nebo lidský život.

• O shodě nelze vyjednávat: Výběr moderního blokování ochranných dveří musí být v souladu s normou ISO 14119, která se konkrétně zabývá odolností proti rušení a úrovněmi kódování.

• Realita integrace: Pokročilé elektromagnetické bezpečnostní spínače využívají výstupy RFID a OSSD k zabránění maskování chyb, což je běžný bod selhání u tradičních sériově zapojených mechanických spínačů.

• Na přídržné síle záleží: Určení správné přídržné síly (Fzh) vyžaduje výpočet fyzických dopadů, hmotnosti dveří a vibrací prostředí.

Definování požadavku: Kdy je elektromagnetický bezpečnostní spínač povinný?

Pochopení, kdy použít uzamykací spínač místo základního senzoru, je zásadní. Rozhodnutí zcela závisí na konceptu doby doběhu stroje. Některé průmyslové stroje nesou obrovskou kinetickou energii. Vzpomeňte si na vysokorychlostní odstředivku, těžký lisovací lis nebo velký průmyslový mixér. Když vypnete napájení, tyto stroje se okamžitě nezastaví. Jejich rotující hmoty se dále pohybují.

Bezpečnostní inženýři vypočítají konkrétní základní požadavek. Musíte porovnat dobu zastavení stroje s dobou přiblížení operátora. Pokud stroji trvá deset sekund, než se zastaví, ale operátor může dosáhnout nebezpečí za dvě sekundy, je to jednoduché spínač monitorování průmyslových dveří je nedostatečný. Vypne napájení, ale nemůže zabránit obsluze otevřít dveře a dotknout se pohyblivých částí. V tomto scénáři se fyzické zamykání ochranného krytu stává absolutně povinným. Dveře musí zůstat zamčené, dokud nebezpečný pohyb zcela neustane.

Výběr přepínače musíte sladit se standardním hodnocením rizik. Norma ISO 12100 určuje, jak hodnotíme strojní rizika. Nutí inženýry systematicky identifikovat nebezpečí. Správné posouzení rizik obvykle sleduje jasný sled:

1. Identifikujte nebezpečné zóny ve strojním zařízení.

2. Změřte maximální dobu zastavení všech nebezpečných pohybů.

3. Vypočítejte minimální vzdálenost mezi ochrannými dveřmi a nebezpečím.

4. Určete požadovanou úroveň výkonu (PL) pro bezpečnostní funkci.

Výběr nevhodného přepínače s sebou nese vážná provozní rizika. Zvažte náklady na obchvat. Operátoři se často cítí pod tlakem, aby udržovali vysokou míru produkce. Pokud nainstalujete základní magnetický spínač, frustrovaný operátor jej může obejít. K senzoru mohou snadno přilepit náhradní akční člen. Tento jednoduchý čin přiměje stroj, aby si myslel, že dveře jsou zavřené. Toto 'podvádění' vystavuje personál smrtelnému nebezpečí. Zakládá také nesmírnou právní odpovědnost zařízení. Tento problém řeší pokročilé elektromagnetické možnosti. Fyzicky uzamknou stráž a používají složité kódování, aby zabránily neoprávněnému přepsání.

Vyhodnocení aktivace bezpečnostního zámku stroje: Power-to-Lock vs. Power-to-Unlock

Specifikace a bezpečnostní zámek stroje vyžaduje, abyste rozuměli principům ovládání. Musíte si vybrat mezi dvěma zásadně odlišnými uzamykacími mechanismy. Špatná volba může vést ke katastrofálním nehodám nebo zničení výrobních šarží. Podívejme se na technické rozdíly mezi systémy power-to-unlock a power-to-lock.

Power-to-Unlock (aplikované pružinou / magnetické uvolnění)

Mechanismus zapínání a odemykání se ve výchozím nastavení nachází v uzamčeném stavu. Používá silnou vnitřní mechanickou pružinu, která drží pojistný kolík na místě. Když stroj dosáhne bezpečného stavu, bezpečnostní řídicí jednotka vyšle napěťový signál do vnitřního solenoidu. Tato elektromagnetická síla překonává napětí pružiny. Vytáhne čep a umožní otevření dveří.

Toto provedení je povinné pro aplikace v oblasti bezpečnosti osob. Poskytuje ochranu proti selhání. Představte si totální výpadek napájení zařízení. Stroj ztrácí výkon, ale těžké vřeteno se dále točí setrvačností. Bezpečnostní spínač také ztrácí napájení. Protože se spoléhá na pružinu spíše než na elektřinu, aby zůstala zamčená, dveře zůstávají bezpečně zavřené. Blokování ochranných dvířek chrání obsluhu ve tmě, dokud se stroj přirozeně nespustí.

Tento bezpečný design má však drobné nevýhody. Protože se dvířka zamykají bez napájení, pracovníci údržby nemají při úplném výpadku snadný přístup ke stroji. K vyřešení tohoto problému výrobci integrují pomocné ruční uvolňovací mechanismy. Inženýři používají speciální nástroje k překonání zámku během nouzových situací. Přístup k těmto přepisovacím nástrojům musíte přísně kontrolovat.

Power-to-Lock (magnetické použití / uvolnění pružiny)

Mechanismus power-to-lock funguje obráceně. Využívá aktivní elektromagnetické pole k udržení pojistného kolíku na místě. Když odpojíte napájení, vnitřní pružina okamžitě zatáhne kolík. Dveře se automaticky odemknou při výpadku proudu.

Tento mechanismus musíte používat výhradně pro ochranu procesu. Používáme jej, abychom zabránili přerušovaným šaržím nebo drahému poškození nástroje. Například otevření krytu CNC uprostřed cyklu může zničit jemnou součást leteckého průmyslu. Spínač uzamkne dveře, aby operátori nezničili práci. Nikdy to však nesmíte použít pro primární bezpečnost personálu na strojích s vysokou setrvačností. Pokud zařízení ztratí napájení, dveře se okamžitě odemknou. Obsluha by mohla otevřít kryt a dosáhnout na rotující nástroj.

Rozhodovací matice aktivace

Vytvořili jsme jednoduchý logický rámec pro specifikátory bezpečnosti. Pomocí této tabulky rychle určíte svůj požadavek na aktivaci.

Navigace v ISO 14119: Odolnost proti porážce a požadavky na kódování

Bezpečnost stroje silně závisí na dodržování předpisů ze strany obsluhy. Bohužel, průmyslová realita vykresluje jiný obrázek. Operátoři často obcházejí bezpečnostní systémy. Dělají to pro rychlejší odstranění uvíznutého papíru nebo provádění rychlé údržby. Toto úmyslné zničení ochranných zařízení je hlavní příčinou průmyslových amputací. Normalizační orgány toto nebezpečí rozpoznaly. Aktualizovali normu ISO 14119, aby se přímo zabývala odolností proti rušení.

Norma kategorizuje zabezpečovací zařízení do čtyř typů. Tradiční mechanické jazýčkové spínače spadají pod typ 2. Je notoricky známé, že je lze snadno obejít pomocí náhradního kovového ovladače. Moderní systémy používají pokročilé technologie k odstranění této zranitelnosti. Moderní elektromagnetický bezpečnostní spínač obvykle spadá pod typ 4. Tato zařízení obsahují bezkontaktní technologii radiofrekvenční identifikace (RFID).

Přepínače typu 4 používají vysoce kódované aktuátory RFID. Bezpečnostní standard definuje 'vysoké kódování' přísně. Vysoce kódovaný spínač se spáruje s akčním členem, který má více než 1 000 unikátních možných kódů. Ve skutečnosti má většina moderních RFID přepínačů miliony jedinečných kombinací. Přepínač reaguje pouze na svůj jedinečně spárovaný protějšek. Pokud operátor přilepí na spínač náhradní akční člen, nebude fungovat. Řídicí jednotka rozpozná cizí RFID podpis a udržuje stroj v bezpečném poruchovém stavu. Tato technologie prakticky znemožňuje 'podvádění'.

Bezpečnostní inženýři musí auditorům prokázat tuto odolnost proti porážce. Ověření shody vyžaduje pečlivou dokumentaci. Nemůžete si jednoduše koupit vysoce kódovaný spínač a zvážit práci. Musíte jej správně nainstalovat. Auditoři hledají konkrétní způsoby mechanické montáže:

• Neodstranitelné spojovací prvky: Pohony musíte nainstalovat pomocí jednosměrných šroubů, nýtů nebo trvalého svařování. Obsluha nesmí mít možnost snadno odšroubovat pohon.

• Skrytá instalace: Kdykoli je to možné, namontujte spínač mimo bezprostřední dosah nebo zorné pole. Pokud operátoři nemohou snadno dosáhnout na senzor, je méně pravděpodobné, že by s ním manipulovali.

• Sledování stavu: Zajistěte, aby bezpečnostní PLC zaznamenávalo všechny pokusy o neoprávněnou manipulaci nebo neshodné kódy RFID pro kontrolu údržby.

Realita implementace: Kabeláž, OSSD a maskování chyb

Elektrická implementace představuje svůj vlastní soubor odlišných výzev. Historicky inženýři zapojovali mechanické spínače se suchým kontaktem do série. Udělali to, aby ušetřili peníze na vstupech bezpečnostních relé. Spojili byste pět dveří dohromady na jeden elektrický kanál. Pokud se některé dveře otevřely, obvod se přerušil a stroj se zastavil. Tento tradiční způsob zapojení však přináší nebezpečný jev.

Tomuto jevu říkáme 'maskování chyb'. Vyskytuje se v sériově zapojených systémech se suchým kontaktem. Představte si, že na vnitřních kontaktech spínače číslo jedna dojde ke zkratu. Ovladač tento zkrat nevidí. Pokud operátor otevře dveře číslo jedna, stroj se nezastaví. Nebezpečí zůstává aktivní. Pokud další operátor otevře dveře číslo dvě, stroj se konečně zastaví. Otevření dveří číslo dvě však resetuje bezpečnostní relé. 'maskuje' smrtící zkrat ve dveřích číslo jedna. Ovladač falešně čte bezpečný stav. Až někdo příště otevře dveře jedna, může mít fatální následky.

Moderní elektromagnetické spínače toto historické nebezpečí zcela eliminují. Používají technologii Output Signal Switching Device (OSSD). OSSD se nespoléhá na jednoduché mechanické suché kontakty. Místo toho spínač generuje aktivní, pulzní polovodičové výstupy. Interní mikroprocesor nepřetržitě monitoruje tyto mikroskopické napěťové impulsy.

Výhoda OSSD je obrovská. Pokud dojde ke zkratu mezi vodiči, vzor pulzu se okamžitě zkreslí. Mikroprocesor toto zkreslení detekuje v milisekundách. Vypne bezpečnostní výstupy dříve, než dojde k nebezpečné situaci. Kromě toho vám OSSD umožňuje bezpečně zapojit více dveří do série. Tyto chytré přepínače můžete kaskádovat, aniž byste snížili celkovou úroveň bezpečnostního výkonu. Na dlouhých výrobních linkách můžete snadno udržovat hodnocení PL e nebo SIL 3.

Integrace ovladače vyžaduje pečlivé plánování. Výstupy OSSD musíte připojit ke kompatibilním bezpečnostním PLC nebo vyhrazeným bezpečnostním relé. Standardní standardní vstupy PLC nedokážou správně číst impulsy OSSD. Budou interpretovat mikroskopické testovací pulsy jako blikající signály. Při integraci těchto systémů vždy zkontrolujte své diagnostické pokrytí (DC). Vysoké diagnostické pokrytí zajišťuje, že řídicí jednotka zachytí poruchy vnitřních součástí dříve, než ohrozí bezpečnostní funkci.

Rámec technického výběru: Specifikace blokování pravých ochranných dveří

Specifikace a blokování strážních dveří není hra na hádání. Musíte vyhodnotit přísné mechanické a ekologické parametry. Nejdůležitější mechanickou specifikací je přídržná síla. Inženýři často zaměňují dvě důležité metriky: F1max a Fzh.

F1max představuje maximální vypínací sílu. Je to přesné množství fyzické síly potřebné k mechanickému roztržení uzamčeného spínače v laboratorním testu. Nikdy nesmíte použít F1max jako cíl svého návrhu. Místo toho musíte určit své systémy na základě jmenovité bezpečné přídržné síly, známé jako Fzh. Bezpečnostní normy diktují, že Fzh zahrnuje povinnou bezpečnostní rezervu. Výrobci vypočítají Fzh vydělením F1max bezpečnostním faktorem (obvykle 1,3). Pokud například u těžkých průmyslových vrat dojde k fyzickým nárazům v důsledku vnitřních nárazů robota, musíte zajistit, aby hodnocení Fzh překročilo maximální očekávanou sílu nárazu.

Environmentální hodnocení diktuje dlouhodobou spolehlivost. Přepínač rychle selže, pokud nemůže přežít své okolí. Ochranu proti vniknutí musíte pečlivě vyhodnotit.

• Prostředí IP67: Tyto spínače zvládají silný prach a dočasné ponoření do vody. Jsou ideální pro standardní suchou výrobu, CNC frézování a obecnou automatizaci.

• Prostředí IP69K: Tato prostředí vyžadují extrémní ochranu. Používáme je při balení potravin a nápojů nebo farmaceutické výrobě. Odolávají každodennímu vysokotlakému chemickému mytí při vysoké teplotě.

Musíte také posoudit vibrace prostředí. Těžké razicí lisy a velké CNC soustruhy generují agresivní, nepřetržité rázy. Pokud mechanický spínač příliš vibruje, jeho vnitřní kontakty mohou vibrovat. Toto chvění způsobuje nepříjemné vypínání a náhodné vypínání stroje. Pokročilé elektromagnetické zámky využívají polovodičové senzory. Tolerují nesmírné vibrace, aniž by vypadly bezpečnostní signál.

Tolerance mechanického nesouososti je další praktickou realitou. V průběhu času se dveře těžkých strojů prověšují na pantech. Průmyslová prostředí jsou drsná. Pevné mechanické spínače s perem a drážkou se zasekávají, když se dveře nesoustředí. Týmy údržby ztrácejí hodiny pilováním kovových jazýčků, aby se přizpůsobily. Moderní elektromagnetické zámky to řeší elegantně. Používají plovoucí pohony. Tyto pohony se otáčejí a posouvají na svých montážních konzolách. Snadno se přizpůsobí prohnutí dveří a horizontálnímu posunu. Tato konstrukce výrazně snižuje nároky na údržbu ve srovnání se staršími pevnými systémy.

Závěr

Specifikace průmyslového bezpečnostního dveřního spínače je složitý, vypočítaný proces. Musíte vyvážit přísné dodržování standardů s každodenní provozní realitou. Pokyny ISO 14119 nelze ignorovat. Musíte pečlivě vyhodnotit doby doběhu stroje, abyste zjistili, zda je aktivní zamykání povinné. Kromě toho musíte upgradovat architekturu kabeláže na konfigurace OSSD, abyste eliminovali tichou hrozbu maskování chyb.

Při výběru hardwaru důrazně doporučujeme dívat se nad rámec původní jednotkové ceny. Musíte vyhodnotit praktickou dobu instalace a pokročilé diagnostické možnosti zařízení. Modely RFID s vysokým kódováním zabraňují úmyslným obtokům a šetří vás tak katastrofální odpovědnosti. Levnější spínač často vede k drahým prostojům ve výrobě v důsledku rušivého vypínání způsobeného vibracemi nebo zaseknutí aktuátorů.

Proveďte okamžitá opatření k zabezpečení vašeho zařízení. Doporučujeme vám, abyste si ještě dnes prohlédli svá aktuální hodnocení rizik stroje. Projděte si výrobní patro a prohlédněte si stávající konfigurace blokování. Hledejte pevné jazykové spínače, které lze snadno porazit. Pokud zjistíte potenciální zranitelnost, poraďte se s certifikovaným odborníkem na bezpečnost strojů. Upgrade na moderní technologii elektromagnetického zamykání je nejúčinnějším způsobem, jak chránit své operátory a váš výrobní program.

FAQ

Otázka: Jaký je rozdíl mezi bezpečnostním monitorovacím spínačem a bezpečnostním blokovacím spínačem?

A: Bezpečnostní monitorovací spínač detekuje pouze polohu dveří. Při otevření signalizuje stroji, aby se zastavil, ale fyzicky neomezuje přístup. Bezpečnostní uzamykací spínač má aktivní mechanismus. Fyzicky drží dveře zavřené a brání jejich otevření, dokud se nebezpečný pohyb stroje zcela a bezpečně nezastaví.

Otázka: Mohu pro robotickou pracovní buňku použít elektromagnetický bezpečnostní spínač power-to-lock?

A: Obecně ne. Pokud má personál přístup k nebezpečnému pohybu, nemůžete použít power-to-lock. Tento mechanismus se okamžitě odblokuje, pokud zařízení ztratí napájení. Power-to-lock je výhradně pro ochranu procesu. Pro bezpečnost personálu v blízkosti nebezpečných robotů musíte použít bezpečný vypínač napájení pro odemknutí.

Otázka: Jak kódování RFID zlepšuje shodu s bezpečnostními spínači dveří?

Odpověď: Technologie RFID poskytuje 'vysoké kódování' definované v normě ISO 14119. Vysoce kódovaný spínač se spáruje s akčním členem obsahujícím jedinečný elektronický podpis. Ignoruje všechny ostatní senzory. To prakticky znemožňuje operátorovi přerušit blokování pomocí standardního magnetu, pásky nebo náhradního klíče.

Otázka: Co je maskování závad u blokování strážních dveří?

Odpověď: Maskování chyb je kritická, nebezpečná chyba zapojení, která se vyskytuje u sériově zapojených mechanických kontaktů. Pokud dojde ke zkratu v jednom spínači, otevření dalších dveří dále v lince může resetovat bezpečnostní relé. To způsobí, že ovladač falešně přečte bezpečný stav a skryje původní zkrat.
