M020-1-C
SiRON
8537101101

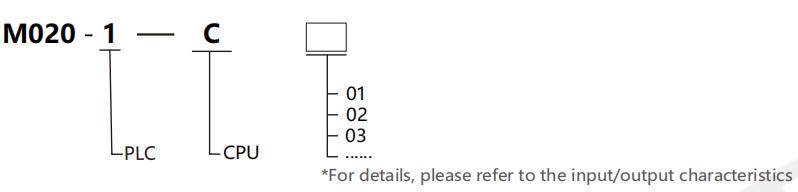

Относно селекцията
| код | тип | Входно/изходни характеристики |
| 01 | релеен изход | 20 пина (12 входа/8 изхода), 220V AC захранване |
| 02 | 30 пина (18 входа/12 изхода), 220V AC захранване | |
| 03 | 40 пина (24 входа/16 изхода), 220VAC захранване | |
| 04 | 60 пина (36 входа/24 изхода), 220VAC захранване | |
| 05 | 20 пина (12 входа/8 изхода), 220VAC захранване, аналогови 4 входа/2 изхода | |
| 11 | Транзисторен изход |
20 пина (12 входа/8 изхода), 24V DC захранване, аналогови 4 входа/2 изхода |
| 12 | 20 пина (12 входа/8 изхода), 24V DC захранване | |
| 13 | 30 пина (18 входа/12 изхода), 24V DC захранване | |
| 14 | 40 пина (24 входа/16 изхода), 24V DC захранване | |
| 15 | 60 пина (36 входа/24 изхода), 24V DC захранване |
Условия на околната среда
| Работна температура | -10 ℃ до 60 ℃ (хоризонтална инсталация), -10 ℃ до 40 ℃ (вертикална инсталация) |
| Транспорт Околна температура | -20℃~80℃ |
| Относителна влажност на околната среда | 5-95%, без кондензация (относителна влажност клас 2, в съответствие с IEC60068-2) |
| Защитен клас | IP20 |
| Механично ниво (вибрация) | IEC6131-2 |
| Земя | Заземяване тип D (съпротивление на заземяване: под 100Ω) не е разрешено да се заземява заедно със системата за силен ток |
| Използвайте Environmental | Места, където корозивните, запалими газове и проводящият прах (прах) не са опасни |
| Използвайте High | Под 2000M (Не може да се използва в среда с налягане над атмосферното, в противен случай може да възникне неизправност) |
Спецификация
| Модел | M020-1-C01 | M020-1-C02 | M020-1-C03 | M020-1-C04 | M020-1-C05 | |
| Захранване с ток (24V DC | Максимум 300mA | |||||
| Консумация на ток на цифров вход | Входът във всяка използвана точка е 4mA | |||||
| Характеристики на процесора | Капацитет за съхранение | 24KB програмна памет/ 8KB съхранение на данни/ 10KB памет за съхранение |
24 KB програмна памет/ 12 KB съхранение на данни/ максимум 10 KB памет за съхранение |
24 KB програмна памет/ 16 KB съхранение на данни/ 10 KB памет за съхранение |
30 KB програмна памет/ 20 KB съхранение на данни/ максимум 10 KB памет за съхранение |
24KB програмна памет/ 8KB съхранение на данни/ 10KB памет за съхранение |
| Номер на табела I/O | 12 входа/8 изхода | 18 входа/12 изхода | 24 входа/16 изхода | 36 входа/24 изхода | 12 входа/8 изхода | |
| Количество разширение | Разширяване на модула: До 6 разширителни модула; Разширяване на сигналната платка: До 1 сигнална платка | |||||
| Висок пулс | 一 | |||||
| Кореспонденция | Номер на порт | Ethemet: 1 сериен порт: 1 (RS485) Разширителен порт: опционална 485 сигнална платка | ||||
| Оборудване за програмиране | Сериен порт: 1 връзка, Ethernet порт: 1 връзка | |||||
| CPU (CPUT/GET) | Ethernet: Общият брой клиентски и сървърни връзки е 6 | |||||
| мощност | обхват на входно напрежение | Входно напрежение: 85-264V AC, изходно напрежение: 20.4-28.8V DC, номинален изходен ток (максимум): 300mA | ||||
| Цифров вход | nвъведете номер на точка | 12 | 18 | 24 | 36 | 12 |
| Тип | NPN/PNP | |||||
| Напрежение | Номинално напрежение: Обща Dl точка: 24 V Dc при 4 mA, номинална стойност; Високоскоростна DI точка: 24 V DC при 6,5 mA, номинална стойност. Допустимо продължително напрежение: до 30V DC; |
|||||
| сигнал (минимум) | Логически 1 сигнал (минимум) 10,0-10,3,10,6-1,1:15 V DC при 3,7 mA; Други: 15 VDC при 2,5 mA; Логически 0 сигнал (максимум) 5 V DC при 1 mA | |||||
| Всеки символ Филтърно време |
nel може да бъде избран независимо (щракнете I 02、0.4、0.8、1.6、3.2、6.4和128μs 0.2、0.4、0.8、1.6、3.2、6.4和12.8ms |
 D.0 до 11.3 a.ch канал може да бъде независимо избран (точки 10.0 до l1.5) като 02,0.4,0.8,1.6,3.2,6.4 и 12.8μs,0. , 40 ,1 .8 , .63.2,6.4 и 12.8ms, всеки канал може да бъде избран независимо (за 11.6 и по-големи точки): 0,6 |
всеки канал може да бъде избран независимо (щракнете върху I0.0 до I1.3). 02、0.4、0.8.1.6、3.2、6.4 и 12.8μs 0.2、0.4、0.8、1.6、3.2、6.4 и 12. |
|||
| Цифров изход | Изходна точка | 8 | 12 | 16 | 24 | 8 |
| Тип | Реле, сух контакт | |||||
| Обхват на напрежението | 5-30V DC или 5-250V AC, номинален ток (максимум) във всяка точка: 2.0A | |||||
| Симулация на обем |
nput/изход | 一 | 4 входа/2 изхода | |||
| Адрес за симулация на непозволено увреждане | 一 | AIWO-AIW6 AQWO-AQW2 | ||||
| Модел | M020-1-C11 | M020-1-C12 | M020-1-C13 | M020-1-C14 | M020-1-C15 | |
| Захранване с ток (24V DC) | максимум 300mA | |||||
| Консумация на ток на цифров вход | Входът във всяка използвана точка е 4mA | |||||
| Характеристики на процесора | Капацитет за съхранение | 24 KB програмна памет/ 8 KB съхранение на данни/ максимум 10 KB памет за съхранение |
24KB програмна памет/ 8KB съхранение на данни/ 10KB памет за съхранение |
24KB програмна памет/ 12KB съхранение на данни/ max10KB памет за съхранение |
24 KB програмна памет/ 16 KB съхранение на данни/ 10 KB памет за съхранение |
30 KB програмна памет/ 20 KB съхранение на данни/ максимум 10 KB памет за съхранение |
| Номер на табела I/O | 12 входа/8 изхода | 18 входа/12 изхода | 24 входа/16 изхода | 36 входа/24 изхода | ||
| Количество разширение | Разширяване на модула: До 6 разширителни модула; Разширяване на сигналната платка: До 1 сигнална платка | |||||
| Високоскоростен брояч | Общо 6; Еднофазни: 6 канала 200 KHz; AB фаза 4 канала при 100 KHz | |||||
| Висок пулс | 2 канала 200KHz | 3 канала 200KHz | ||||
| Кореспонденция | Номер на порт | Ethernet: 1 сериен порт: 1 (RS485) порт за разширение: опционална 485 сигнална платка | ||||
| Оборудване за програмиране | Сериен порт: 1 връзка, Ethernet порт: 1 връзка | |||||
| CPU (CPUT/GET) | Ethernet: Общият брой клиентски и сървърни връзки е 6 | |||||
| мощност | Диапазон на входно/изходно напрежение | 20,4-28,8 V DC, номинален изходен ток (максимум): 300 mA | ||||
| Цифров вход | Въведете номер на точка | 12 | 18 | 24 | 36 | |
| Тип | NPN/PNP | |||||
| Фиксирано напрежение | Обща Dl точка: 24V DC при 4mA, номинална стойност; Високоскоростна Dl точка: 24V DC при 6,5 mA, номинална стойност; | |||||
| Разрешаване на непрекъснато напрежение | Макс. 30VDC | |||||
| Сигнал | Логически 1 (минимум) 10,0-10,3:4V DC при 12,75mA, I0,6-1,1:15V DC при 3,7mA, други: 15V Dc при 2,5mA; Логически 0 (максимум):10,0-10,3:1V DC при 1mA | |||||
| Фитър Време | Всеки канал може да бъде избран независимо (точки 10.0 до 11.99 ·8B0.290.490.898.6323646A和12.8ms |
Всеки канал може да бъде избран независимо (точки 10.0 до 11.5) като 0.2,0.4,0.8,1.6,3.2, 6.4 и 12.8μs, 0.2,0.4,0.8,1.63.2,6.4 и 12.8ms, всеки канал може да бъде избран независимо |
||||
| Цифров изход | Изходна точка | 8 | ndently (за 16 и по-големи p | мазила):0,6.4,12.8ms | 24 | |
| Тип | Транзистор в твърдо състояние (PNP) | |||||
| Обхват на напрежението | 20,4-28,8 V Номинален ток (максимум) 0,5 A във всяка точка | |||||
| Аналогов | Вход/Изход | 4 входа/2 изхода | 一 | |||
| Адрес за симулация на непозволено увреждане | AIWO-AIW6 AQWO-AQW2 | 一 | ||||
