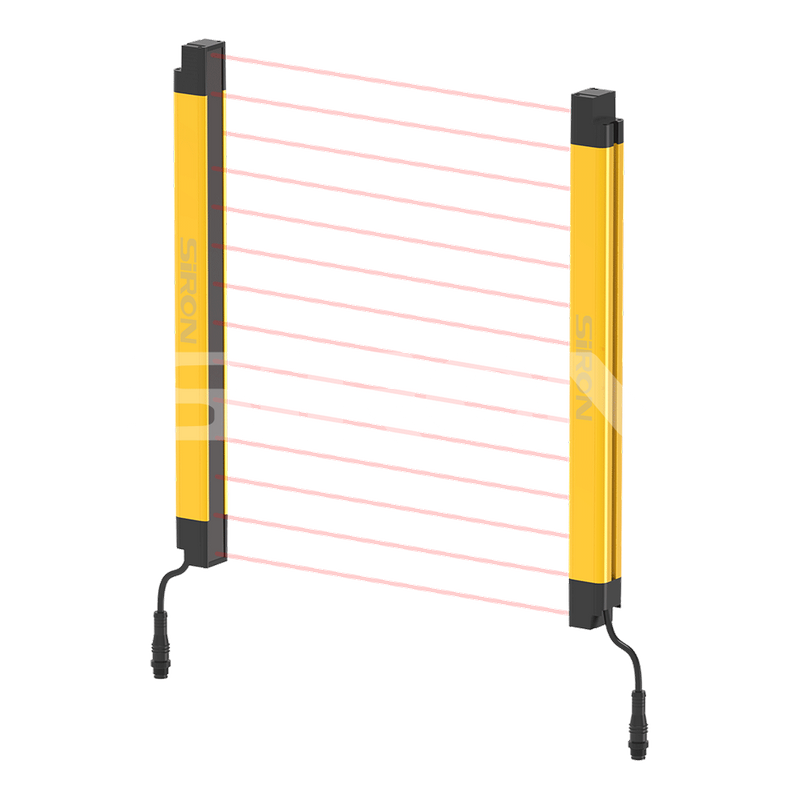

SiRON K037B серия SIL4 неблокираща оптична завеса

Относно селекцията

Пример за избор на модел: K037B-16-20 означава серия K037B с 16 оптични оси, 20 mm разстояние между оптичните оси и NPN изход.

Забележка: При закупуване на скоби отделно, моделите за поръчка са: K037B-L1, K0.37B-L2

Пример

            Откриване на защита при работа на оборудването Откриване на механично оборудване

Измерение

Аксесоари

Електрическа схема

Спецификации

Име	Светлинен екран (Сертификация ниво 4)
Ниво на сигурност	Тип4	Изолационно съпротивление		≥100MΩ
Площ на напречното сечение на проводника	30×30 мм	Време за реакция		≤10ms
Количество канали	Двоен канал	Производителност на синхронизация		Кабелна синхронизация
Брой оптични оси	8, 10, 12, 14 оси……	Степен на защита		IP65
Височина на защита	Височина на защита: H=(N−1)× Разстояние между оптичните оси N означава броя на оптичните оси.	Работна температура		-10～+55℃
Защитно разстояние*	0,2～4M	Температура на околната среда		-40～+70℃
Разстояние между оптичните оси	10мм/20мм/40мм	Относителна влажност		35%RH~85%RH
Мощност	3~8W	Анти-светлинни смущения		1000Lux
Захранване	24V±10%	Защита на веригата		Защита срещу обратна полярност/защита от късо съединение на изхода, система за управление с двойна верига, самодиагностика и откриване на неизправности и др.
Изходен режим	NPN/PNP	Форма на лека завеса		Чрез лъч

Таблица за избор на модел

Разстояние по оптичната ос: 10 mm (Защитно разстояние: 0,2 ~ 4 m)

Стъпка на оптичната ос	10 мм
Брой оптични оси	14 оси	16 оси	18 оси	20 брадви	22 оси	24 оси	26 оси	28 оси	30 оси	32 оси	34 оси	36 оси	38 оси	40 брадви	42 оси	44 оси	46 оси	48 оси
Височина на защита (mm)	130	150	170	190	210	230	250	270	290	310	330	350	370	390	410	430	450	470
Обща височина на светлинната завеса (mm)	146	166	186	206	226	246	266	286	306	326	346	366	386	406	426	446	466	486

Стъпка на оптичната ос	10 мм
Брой оптични оси	50 брадви	52 брадви	54 оси	56 оси	58 оси	60 оси	62 оси	64 оси	66 оси	68 оси	70 оси	72 оси	74 оси	76 оси	78 оси	80 v	…	98 оси
Височина на защита (mm)	490	510	530	550	570	590	610	630	650	670	690	710	730	750	770	790	…	970
Обща височина на светлинната завеса (mm)	506	526	546	566	586	606	626	646	666	686	706	726	746	766	786	806	…	986

Разстояние по оптичната ос: 20 mm (Защитно разстояние: 0,2 ~ 4 m)

Стъпка на оптичната ос	20 мм
Брой оптични оси	8 оси	10 оси	12 оси	14 оси	16 оси	18 оси	20 брадви	22 оси	24 оси	26 оси	28 оси	30 оси	32 оси	34 оси	36 оси	38 оси	40 брадви	42 оси
Височина на защита (mm)	140	180	220	260	300	340	380	420	460	500	540	580	620	660	700	740	780	820
Обща височина на светлинната завеса (mm)	166	206	246	286	326	366	406	446	486	526	566	606	646	686	726	766	806	846

Стъпка на оптичната ос	20 мм
Брой оптични оси	44 оси	46 оси	48 оси	50 брадви	52 брадви	54 оси	56 оси	58 оси	60 оси	62 оси	64 оси	66 оси	68 оси	70 оси	72 оси	74 оси	…	98 оси
Височина на защита (mm)	860	900	940	980	1020	1060	1100	1140	1180	1220	1260	1300	1340	1380	1420	1460	…	1940
Обща височина на светлинната завеса (mm)	886	926	966	1006	1046	1086	1126	1166	1206	1246	1286	1326	1366	1406	1446	1486	…	1966

Разстояние по оптичната ос: 40 mm (Защитно разстояние: 0,2 ~ 4 m)

Стъпка на оптичната ос	40 мм
Брой оптични оси	8 оси	10 оси	12 оси	14 оси	16 оси	18 оси	20 брадви	22 оси	24 оси	26 оси	28 оси	30 оси	32 оси	34 оси	36 оси	38 оси	40 брадви
Височина на защита (mm)	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320	1400	1480	1560
Обща височина на светлинната завеса (mm)	326	406	486	566	646	726	806	886	966	1046	1126	1206	1286	1366	1446	1526	1606

Стъпка на оптичната ос	40 мм
Брой оптични оси	42 оси	44 оси	46 оси	48 оси	50 брадви	52 брадви	54 оси	56 оси	58 оси	60 оси	62 оси	64 оси	66 оси	68 оси	70 оси	72 оси	74 оси
Височина на защита (mm)	1640	1720	1800	1880	1960	2040	2120	2200	2280	2360	2440	2520	2600	2680	2760	2840	2920
Обща височина на светлинната завеса (mm)	1686	1766	1846	1926	2006	2086	2166	2246	2326	2406	2486	2566	2646	2726	2806	2886	2966
