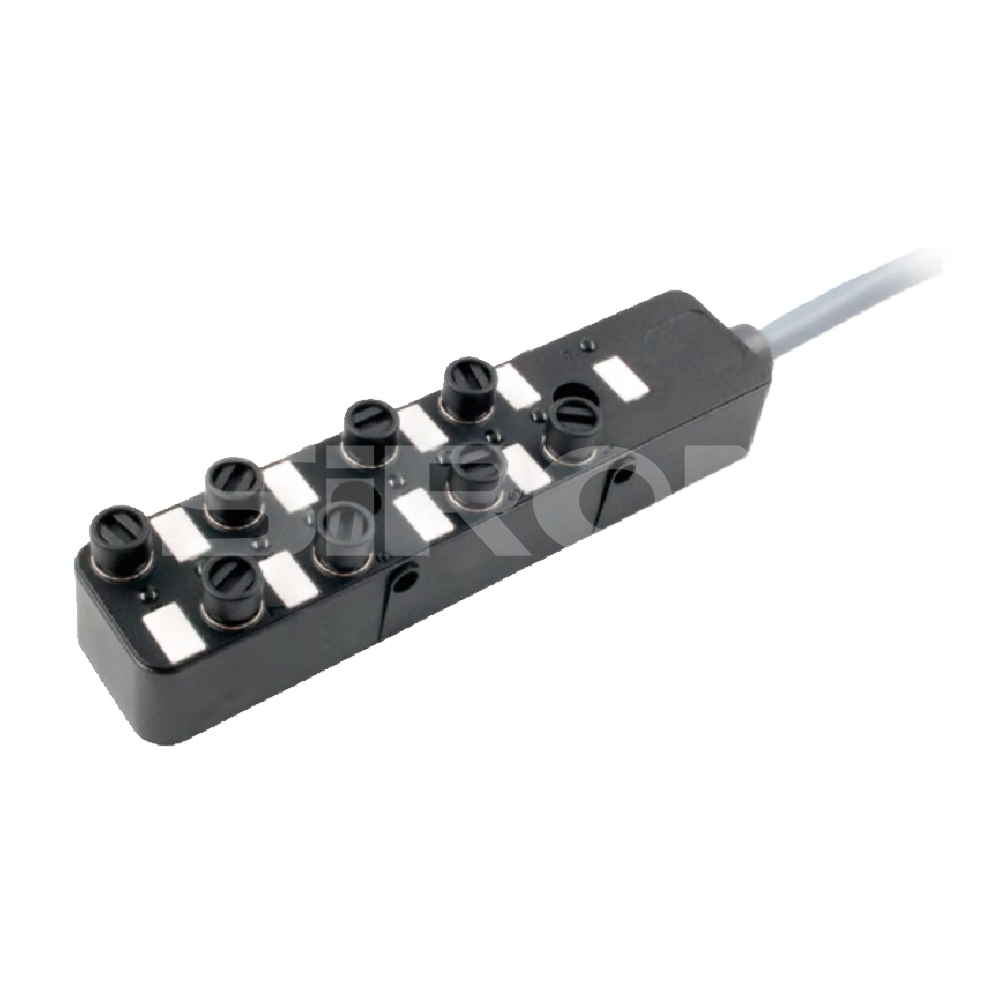

H422-M8
SiRON
8538900000
Парадак
| мадэль | Порт |
| H422 | М8 |
Тэхнічныя характарыстыкі
| мадэль | H422-M8 | H422-M8-P |
| Функцыя выхаду | Аднасігнальны | |
| Тып выхаду | NPN | ПНП |
| Характарыстыкі падлучэння | М 8 адтулін і 3 стрыжні | |
| Спосаб злучэння | Разьба М 8×1 | |
| Напружанне харчавання | 10 ~ 30 В пастаяннага току (стандарт 24 В пастаяннага току) | |
| Індыкатар харчавання | Зялёны святлодыёд | |
| Колькасць каналаў уводу-вываду | 8 | |
| Пункт выхаду | 1 | |
| Індыкатар выхаду | Жоўты святлодыёд | |
| Ток харчавання | Макс.2А | |
| Бягучы параметр | Макс.8А | |
| Матэрыял абалонкі | Пластык (вогнеахоўны матэрыял）PC+ABS | |
| Ступень абароны | IP67 | |
| Дыяпазон тэмператур | -40～+80℃ | |
| Імпеданс | Выдатная ўстойлівасць да хімічных рэчываў і алеяў | |
| Матэрыял кабеля | Стандартны PUR | |
| Стандартная даўжыня правадоў | 3м | |
3-кантактны раз'ём
| мадэль | H422-A3 |
| Колькасць швоў | 3 |
| Дыяметр дроту | 3,5 ~ 5 мм |
| Намінальны ток/напружанне | 4А/60В |
| Дыяпазон тэмператур | -25 ~ 85 ℃ |
| Ступень абароны | IP67 |
1. Ён выкарыстоўваецца для датчыкаў, злучэнне VO, пазначанае шрубавым злучэннем M8, порт злучэння на штыфтавым канцы, можна выбраць 3- і 4-правадныя жылы са ступенню абароны IP67.
2. Шрубавае кантактнае злучэнне, хуткае і гнуткае.
3. Зварачны злучальны кабель, аднажыльная злучальная паверхня Макс. 0,25 мм. Плошча папярочнага перасеку аднажыльнага злучэння шрубавага кабеля складае 2 Макс. 0,5 м.
4. У працэсе ўстаноўкі даўжыня вонкавай абалонкі кабеля складае 1,2 метра, а даўжыня накіроўвалага провада - 4 метры.
