T330-W
سيرون
8517799000

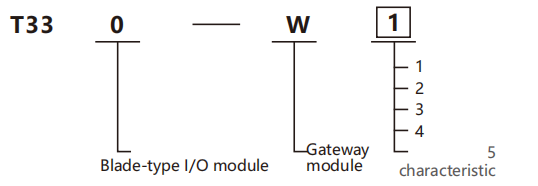

حول الاختيار

مثال على الاختيار: يمثل T330-W3 سلسلة وحدات الإدخال/الإخراج النصلية، ووحدة بوابة CANopen الرئيسية، والتي تُستخدم للاتصال مع الجهاز التابع.
خصائص البوابة
| شفرة | بوابة |
| 1* | وحدة بوابة EtherCAT Slave، تستخدم للتواصل مع Master |
| 2* | وحدة بوابة PROFINET التابعة، تستخدم للتواصل مع السيد |
| 3 | وحدة بوابة CANopen الرئيسية، تستخدم للتواصل مع أجهزة CANopen Slave. |
| 4* | وحدة بوابة رئيسية ذات 4 قنوات IO-Link للتواصل مع أجهزة استشعار IO-link. |
| 5 | وحدة المنفذ التسلسلي RS422/RS485/RS232، تدعم وضع Modbus RTU Master/Slave. |
مواصفة
| معلمات إمدادات الطاقة | T330-W3 |
| مدخلات الطاقة الجهد المقنن في المحطات الطرفية | 24 فولت تيار مستمر (20.4 فولت تيار مستمر ~ 28.8 فولت تيار مستمر) |
| nput مصدر الطاقة المقنن في المحطات الطرفية | 5A (القيمة النموذجية عند 24 فولت تيار مستمر) |
| Usys-لوحة الكترونية معززة إخراج الطاقة الجهد المقنن | 5 فولت تيار مستمر (4.75 فولت تيار مستمر ~ 5.25 فولت تيار مستمر) |
| Usys-Backplane مصدر إمداد الطاقة الناتج الحالي المقدر | 2A (القيمة النموذجية عند 5 فولت تيار مستمر) |
| Uin-لوحة الكترونية معززة إخراج الطاقة الجهد المقنن | 24 فولت تيار مستمر (20.4 فولت تيار مستمر ~ 28.8 فولت تيار مستمر) |
| Uin -مزود طاقة مخرج الطاقة المقنن الحالي | 4A (القيمة النموذجية عند 24 فولت تيار مستمر) |
| معلمات إمدادات الطاقة | T330-W5 |
| Usys-Rated الجهد الكهربي لمصدر طاقة إدخال الحافلة | 5 فولت تيار مستمر + 20%1-15% (4.25 فولت تيار مستمر ~ 6 فولت تيار مستمر) |
| تصنيف Usys لمصدر طاقة إدخال الحافلة | <60 مللي أمبير (القيمة النموذجية عند 5 فولت تيار مستمر) |
| Uin -الجهد المقدر لمدخلات الطاقة | 24VDC + 20%115% (20.4 فولت تيار مستمر ~ 28.8 فولت تيار مستمر) |
| Uin - التصنيف الحالي لمدخلات الطاقة | 4A (القيمة النموذجية عند 24 فولت تيار مستمر) |
| Uin-حماية الإدراج العكسي لإدخال الطاقة | يدعم |
| وحدة نشر فشل الطاقة المضادة | يدعم |
| معلمات الاتصال | |
| تكنولوجيا الاتصال | محطة الدفع |
| نوع الاتصال | النظام / مصدر الطاقة الميداني / الإدخال |
| منطقة العقص موصل | 26~16AWG/0.2~1.5mm² |
| طول الشريط | 10 ملم |
| طريقة التثبيت | الدين-35 |
| مادة القشرة | بي سي بلاستيك |
| الظروف البيئية | |
| درجة الحرارة المحيطة المسموح بها (أثناء التشغيل) | -40~75 درجة مئوية |
| درجة الحرارة المحيطة المسموح بها (للتخزين) | -40~85 درجة مئوية |
| نوع الحماية | IP20 |
| درجة التلوث | 2 |
| موقف التشغيل | 0 ~ 2000 م |
| الرطوبة النسبية (دون التكثيف) | 5 ~ 95% ر |
| وحدة البوابة | T330-W3 | ||
| نوع الإشارة | واجهة CAN ذات قناة واحدة | وظيفة التنبيه | التشخيص القياسي والمعزز |
| طريقة الاتصال | صالة | طريقة العزل | عزل كلفاني من الجانب الميداني |
| بروتوكول الاتصالات | يمكنفتح | وسط ناقل الحركة | كابل زوج ملتوي من Cat5 |
| معدل الاتصالات | يدعم معدل الباود: 10،20،50،100،125،250،500،1000 كيلوبت في الثانية، قابل للتعديل | الحد الأقصى لعدد المحطات التابعة المدعومة | 8 قنوات |
| تحديد عنوان الحافلة | تكوين مفتاح DIP، نطاق إعداد عنوان الحافلة: 1 ~ 127 | عدد شركات تنمية المشروعات التي يدعمها فريق تابع واحد | ما يصل إلى 10 مجموعات من PDO |
| مسافة الإرسال | الحد الأقصى للطول هو 1000 متر، وهو مرتبط فعليًا بمعدل الباود ومقاومة الكابل | حجم البيانات مدعوم من محطة تابعة واحدة باستخدام PDO | الحد الأقصى 128 بايت |
| وحدة البوابة | T330-W5 | ||
| نوع الوحدة | وحدة بوابة الاتصالات | حجم تخزين البيانات | الحد الأقصى للقناة الواحدة هو 128 بايت |
| عدد القنوات | 1 قنوات |
تشخيص الخطأ | التقارير النشطة |
| نوع واجهة الاتصال | تدعم الوحدة فقط اتصال منفذ تسلسلي واحد 1 قناة RS232 1 قناة RS485؛ 1 RS422 | عدد الوحدات التي تدعمها | يمكن لمقرنة واحدة توصيل ما يصل إلى 6 من هذه الوحدات. |
| مسافة الاتصالات | RS232: الحد الأقصى 15 م؛ RS422/RS485: الحد الأقصى 1200 م | عدد القنوات | يتم دعم ما يصل إلى 18 قناة |
| حالة العزلة | نعم، كل قناة معزولة عن الدائرة الداخلية، ولكن ليست معزولة بين القنوات |
بروتوكول مودبوس | رتو |
| المقاوم مطابقة المحطة | قم بقصر الدائرة الكهربائية على الطرف القريب من منفذ المقاومة الطرفية من خلال اختيار الأسلاك الخارجية للمستخدم | معدل باود لنقل البيانات | 1200 بت في الثانية ~ 4687500 بت في الثانية (الافتراضي: 9600 بت في الثانية |
| وضع العمل | Modbus Master/Modbus تابع/ناقل الحركة الشفاف (الافتراضي: Modbus Master) |
تحقق قليلا | لا يوجد فحص/فحص فردي/فحص زوجي |
| واجهة الاتصالات | RS485/RS232/RS422(الرمز RS485) |
ابدأ بت | 1 بت |
| بت البيانات | 7 بت/18 بت (الافتراضي: 8 بت؛ التكافؤ مطلوب عند التكوين إلى 7 بت) | توقف قليلا | 1 بت، 2 بت (الافتراضي: 1 بت) |
| تأخير الاستجابة | وضع العمل هو أنه عندما تتلقى المحطة التابعة الرسالة المرسلة من قبل | قراءة التعامل مع المهلة | احتفظ بقيمة الإدخال الأخيرة/أعد ضبط قيمة الإدخال |
| تحويل ترتيب البايت | المحطة الرئيسية، تستجيب للمحطة الرئيسية مع تأخير، مع كون الوحدة عند التشغيل في وضع الإرسال الشفاف، قم بتبديل كل موقعين للإرسال/الاستقبال للبيانات |
معرف المحطة التابعة | رقم معرف وحدة الوضع التابع |
| تحميل الإخراج | القيمة القياسية للجهد: 24 فولت، الحد الأقصى للتيار: 200 مللي أمبير؛ القيمة القياسية للجهد: 5 فولت، الحد الأقصى للتيار: 500 مللي أمبير؛ يمكن إخراج حمالتي إخراج في وقت واحد | ||
| الفاصل الزمني للإطار | الفاصل الزمني لإعادة الإرسال بعد أن يتلقى السيد إطار الاستجابة من العبد؛ النطاق: 0~65535، الوحدة: مللي ثانية | ||
| مهلة الاستجابة | مهلة الانتظار الرئيسي للاستجابة التابعة، أو مهلة انتظار الاستجابة في وضع الإرسال الشفاف. | ||
| وقت الاقتراع | التأخير من تلقي إطار الاستجابة التابع الرئيسي لإرسال الأمر التالي؛ النطاق: 0 ~ 65535، الوحدة: مللي ثانية. | ||
وضع إخراج البيانات |
وضع الاقتراع /مشغل الحدث /مشغل المستوى /مشغل الحافة الصاعدة ecm Tigera outpurocuswhenoutda hanos e troge comucnons ioed ohe chamecntolod 1.Rioes tisecomumiao s ised te materoame cotro wodanges from O to 1) |
||

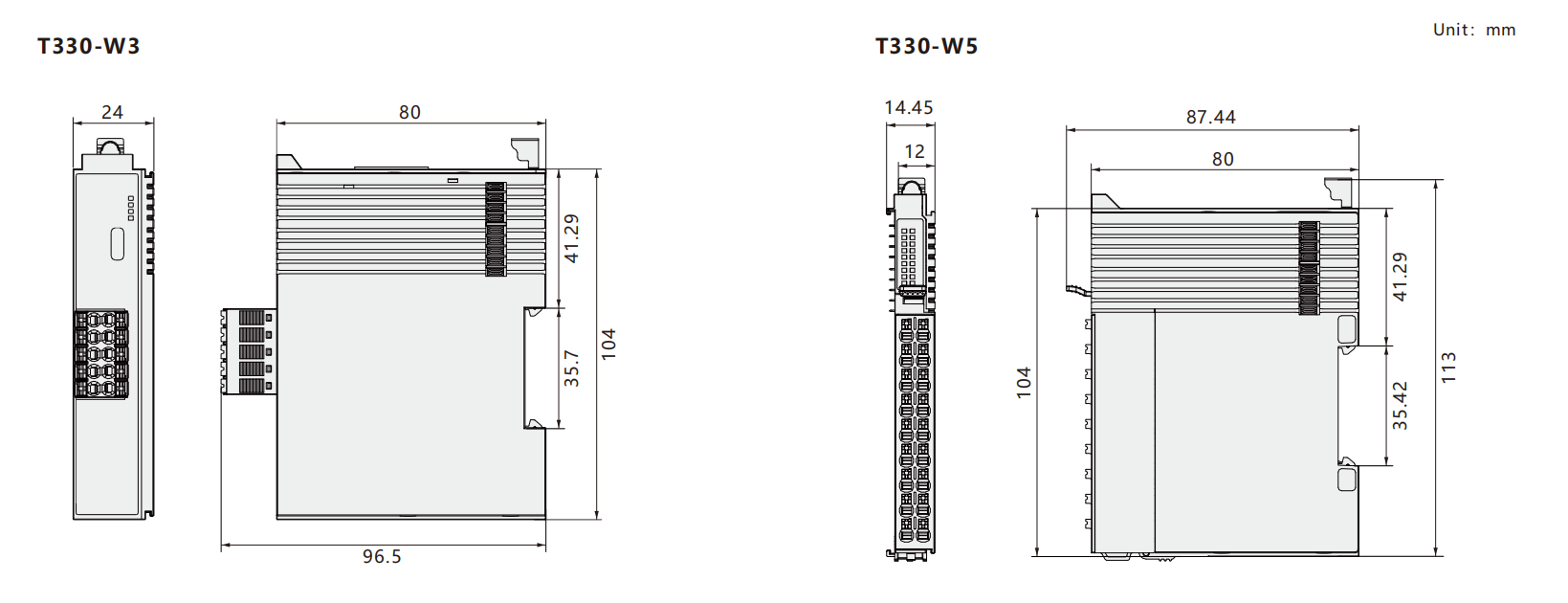

أبعاد

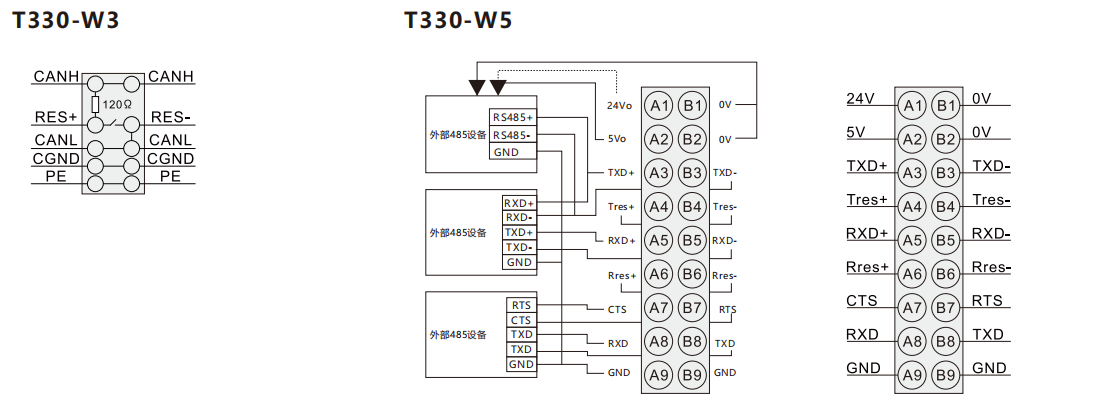

مخطط الأسلاك
