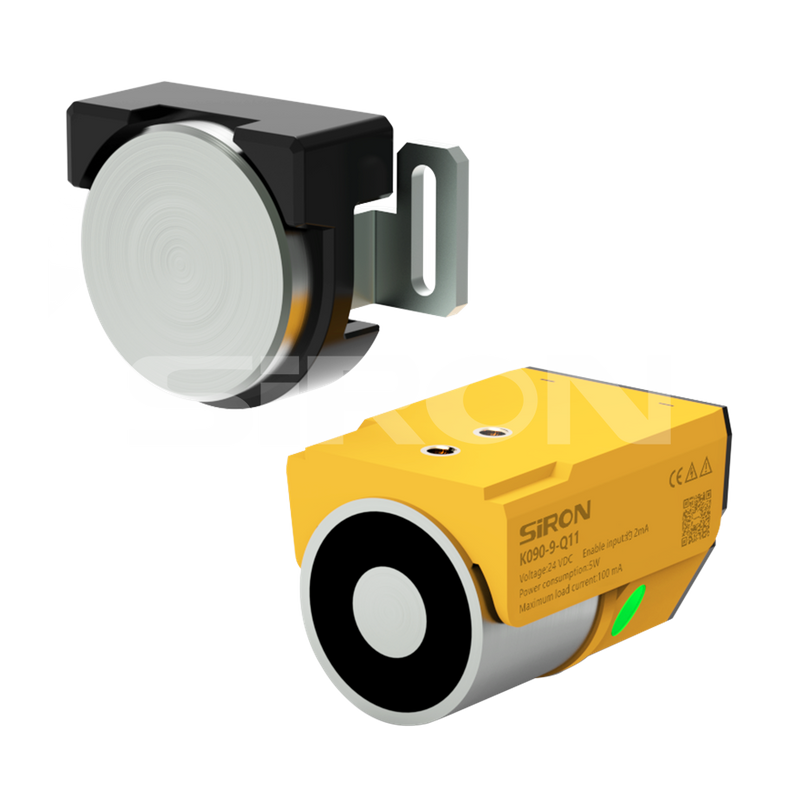

SiRON K090-9-Q11 مفتاح باب الأمان بقفل كهرومغناطيسي

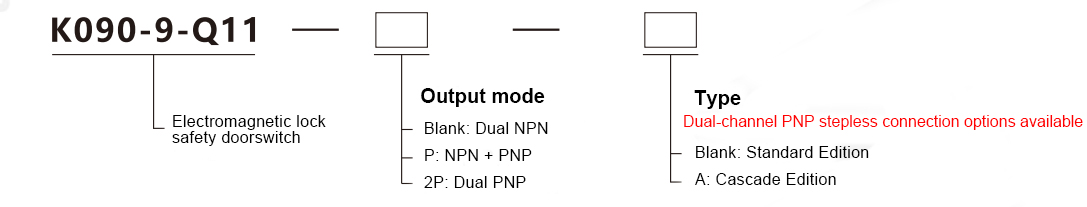

حول الاختيار

 مثال للاختيار: يشير K090-9-Q11-P إلى مفتاح باب الأمان بقفل كهرومغناطيسي من سلسلة K090-9-Q11، مع وضع الأسلاك PNP، وهو نموذج قياسي.

ملاحظة: يجب أن تكون النماذج المتتالية المستخدمة في السلسلة إما NPN أو PNP في نفس الوقت.

تحديد

رقم الموديل		K090-9-Q11	K090-9-Q11-A	K090-9-Q11-P	K090-9-Q11-PA
إشارة		ثنائي القناة NPN		ثنائي القناة NPN
يكتب		قفل باب الأمان الكهرومغناطيسي
قفل القوة القابضة		450 ن
قفل الافراج عن القوة القابضة		حوالي 1N
مسافة العمل		2 ملم
وقت الاستجابة	قفل → قفل الافراج	250 مللي ثانية
	تحرير القفل → القفل	50 مللي ثانية
التحكم في الإخراج	نوع الإخراج	خرج الترانزستور×2
	الحد الأقصى للحمل الحالي	100 مللي أمبير
	الجهد المتبقي	الحد الأقصى 2 فولت (عندما يكون الكابل 2 متر)
	قبالة الجهد	الحد الأقصى 2.0 فولت (عندما يكون الكابل 5 متر)
المدخلات الخارجية	تمكين الإدخال	حوالي 2 مللي أمبير
	قفل التحكم في الإدخال	حوالي 2.5 مللي أمبير
دائرة الحماية		حماية اتصال عكسي للطاقة، حماية من ماس كهربائى للإخراج، حماية من زيادة التيار في الإخراج، حماية من التوصيل العكسي للإخراج
مصدر الطاقة	جهد الإمداد	24 فولت تيار مستمر ± 20% بما في ذلك التموج (PP) 10% فئة 2
	استهلاك الطاقة	5 واط
التسامح البيئي	داس حماية القضية	IP65
	درجة حرارة التشغيل المحيطة	-20 إلى 55 درجة مئوية (بدون تجميد)
	درجة حرارة التخزين المحيطة	-25 إلى 70 درجة مئوية (بدون تجميد)
	الرطوبة المحيطة	رطوبة نسبية من 5% إلى 95%
	مقاومة الصدمات	10 إلى 55 هرتز، سعة مزدوجة 2.0 مم، 5 دقائق في اتجاهات X وY وZ (IEC 60947-5-3)
	مقاومة التأثير	6 مرات في كل اتجاه 30GX وY وZ (IEC 60947-5-3)

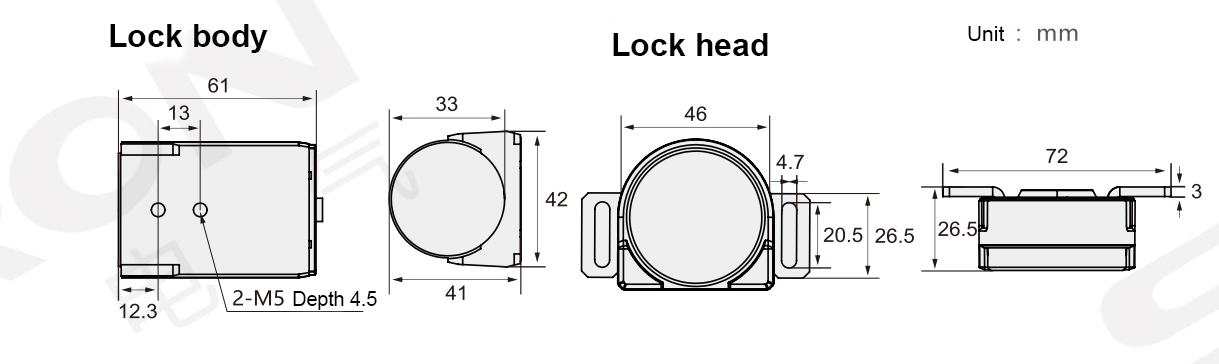

البعد

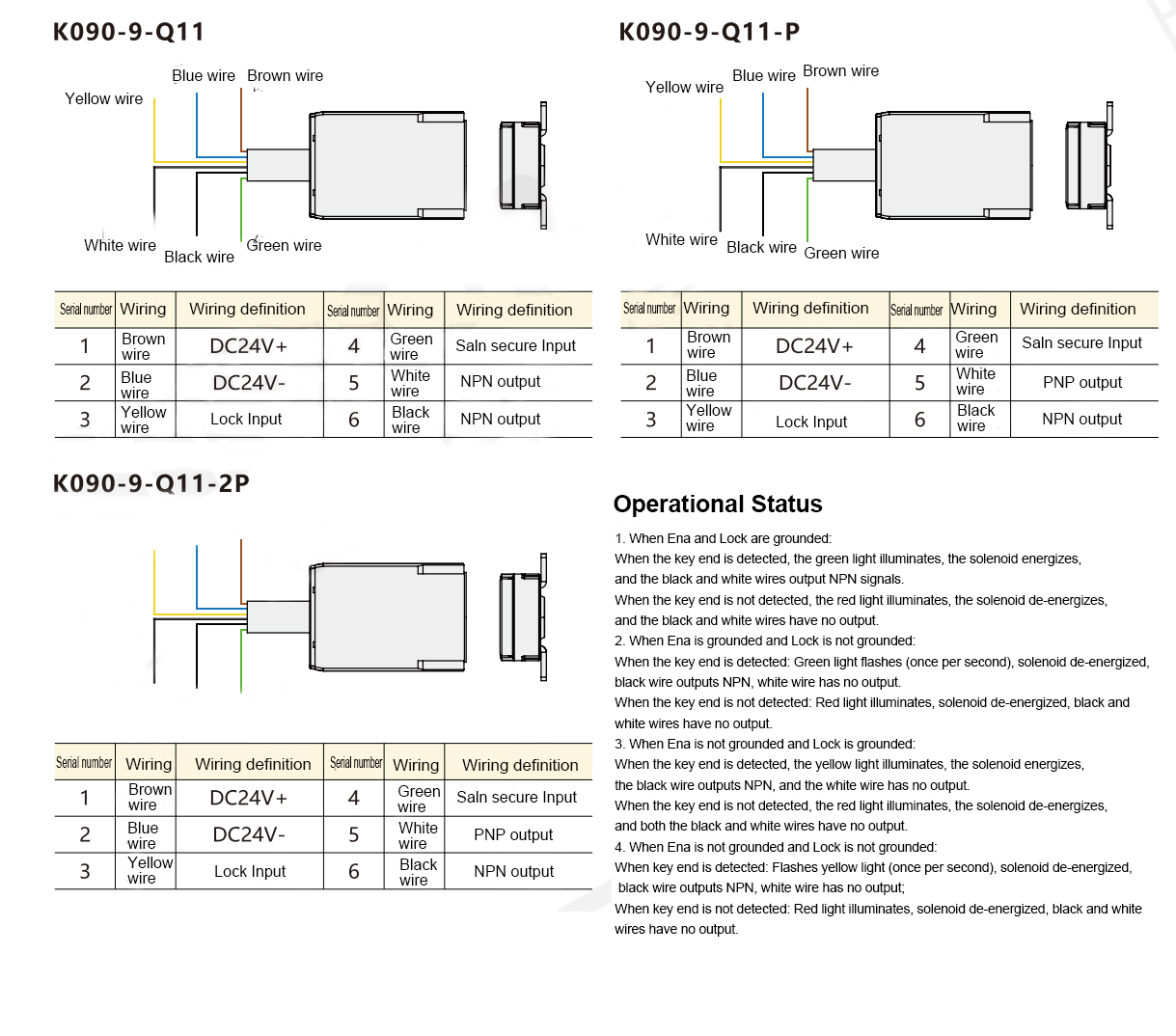

مخطط الأسلاك
