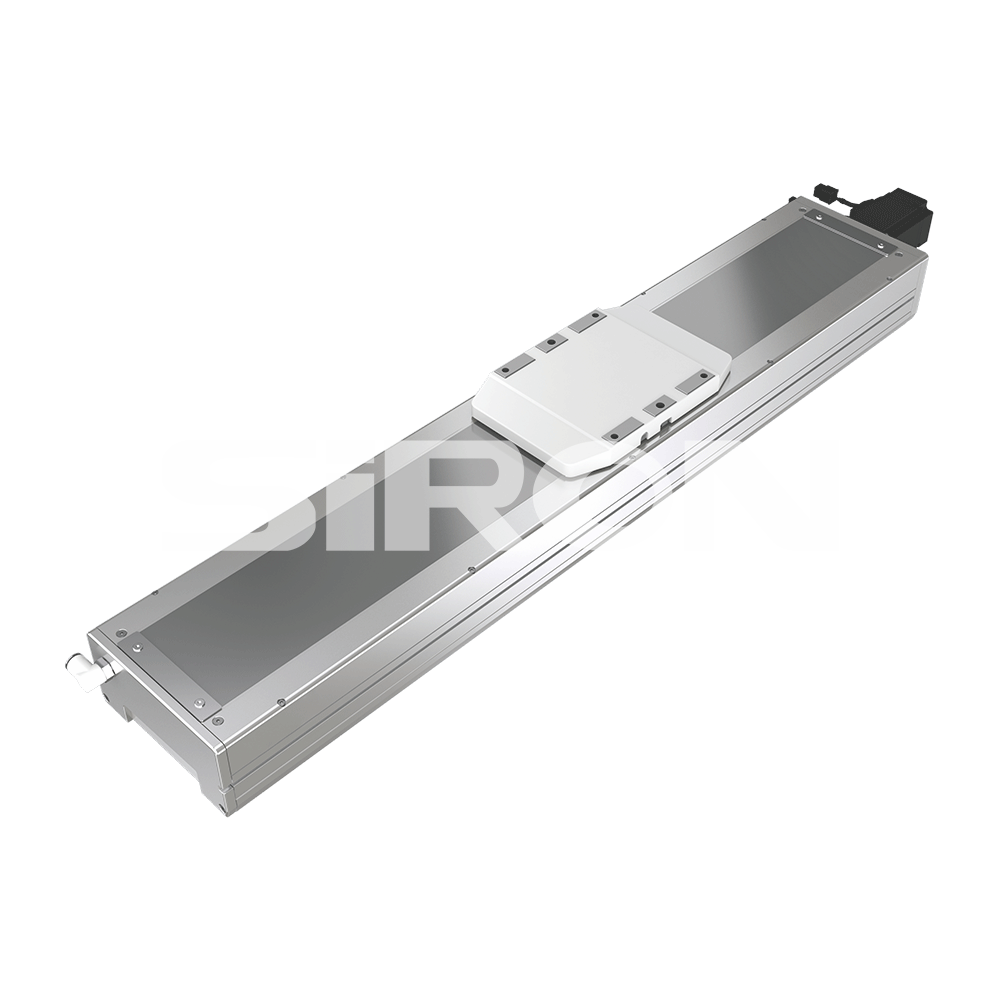

Mô-đun vít chì không bụi SiRON M362-17

Đặc trưng:

Mô-đun bàn trượt tuyến tính được bao bọc hoàn toàn chủ yếu bao gồm thân nhôm, ghế cố định ổ trục chéo, tấm che, ghế trượt và các bộ phận khác. Mô-đun tuyến tính sử dụng khả năng chống ăn mòn và độ bền cao. Vật liệu hợp kim nhôm làm đế, được lắp đặt với cặp ray dẫn hướng tuyến tính có độ chính xác cao. Ghế di chuyển bằng hợp kim nhôm được lắp trên thanh trượt, giữa ghế di chuyển được nối với dây đai đồng bộ. Động cơ dẫn động khối trượt di chuyển qua lại qua bánh xe đồng bộ. Bánh xe đồng bộ và đai đồng bộ có độ chính xác cao có thể đảm bảo độ chính xác lặp đi lặp lại và độ chính xác định vị của khối chuyển động, đồng thời tính linh hoạt không bị rỉ sét. Đai thép e được bịt kín trên ghế chuyển động, toàn bộ có thể đạt yêu cầu về cấp độ không bụi.

Số lượng:
Tình trạng sẵn có:





hỏi thăm Thêm vào giỏ Xuất PDF

Người mẫu:
M362-17
Thương hiệu:
SiRON
Mã số:
9001909090

Hành trình tối đa 1250mm 2000mm/s Tốc độ tối đa Vít ổ bi Φ20mm

Mô tả sản phẩm

Về lựa chọn

Ví dụ về lựa chọn mô hình: M362-17-5-50-M-M40-A1 là dòng M362, kiểu thân là 17, dây dẫn là 5 mm, hành trình là 50, động cơ được tích hợp, động cơ Mitsubishi, công suất 400W và phía động cơ tích hợp của cảm biến gốc là Cảm biến giới hạn tích hợp.

đặc điểm kỹ thuật sản phẩm

Dự án			Đặc điểm kỹ thuật
Thông số kỹ thuật	Độ lặp lại (mm)		±0,005
	Đầu vít bóng (mm)		5	10	20	40
	Tốc độ tối đa (mm/s)		250	500	1000	2000
	Tải trọng tối đa (kg)	Nằm ngang	120/120	110/120	75/83	22/43
		Thẳng đứng	40/50	30/40	25/14	12/7
	Lực đẩy định mức(n)		1388/2563	694/1281	347/640	174/320
	Khoảng cách hành trình (mm)		Khoảng cách 50 - 1250 mm / 50
Sart	Công suất động cơ AC servo(W)		400/750
	Đường kính ngoài của vít ổ bi (mm)		C7φ20
	Đường ray trượt tuyến tính có độ cứng cao (mm)		W20×H15
	Khớp nối (mm)		12×14/12×19
	Cảm biến gia đình	Ngoài	K017-A2(NPN)
		Tích hợp sẵn	EE-SX674(NPN)
