Вертикальний кінцевий вимикач серії SiRON K090-9-J

Про відбір

Приклад вибору: K090-9-J1 позначає серію K090-9, з серійним номером J1.

Контактна форма

Тип швидкої дії (1NC/1NO)	Шаблон дії

Технічні характеристики

Ім'я		Вертикальний кінцевий вимикач
Рівень захисту		IP66
життя	Електричний	Понад 500 000 (AC250V 3A, резистивне навантаження);
Швидкість роботи		1ММ-0,5М/с
Робоча частота	Механічний	120 次/ХВ
	Еледрік	30 次/ХВ
Номінальна частота		50/60 Гц
Опір ізоляції		Понад 100 МОм між одним терміналом і між контактом і незарядженою металевою частиною
Контактний опір		Нижче 25 МОм (початкове значення)
Витримувана напруга (EN60947-5-1*		Між клемами одного рівня: 2,5 кВ; Між протилежними полюсами: 4KV; Між кожною клемою та незарядною металевою частиною: 6 кВ
Номінальна напруга ізоляції (UI)		600В
Зворотна напруга в закритому стані		1500 В мас
Ступінь забруднення		Рівень забруднення 3
Рівень Prnotecbon проти ураження електричним струмом		КЛАС I (із клемою заземлення)
Вібрувати	Несправність	10～55 Гц 0 . Одинарна амплітуда 75 мм
Шок	Міцний	1000 м/с⊃2;
	Несправність	300 м/с⊃2;
Температура навколишнього середовища		Під час використання: від -20 до +80 ℃ (не замерзає)
Вологість середовища		Нижче 9 5 % відносної вологості
якість		Близько 250 г



Номінальна вартість

Номінальна напруга		Безіндуктивне навантаження				Індуктивне навантаження
		Опірне навантаження		Навантаження на лампу		індуктивне навантаження		Навантаження на двигун
		NC	НІ	NC	НІ	NC	НІ	NC	НІ
AC	125	10		3	1.5	10		5	2.5
	250	10		2	1	10		3	1.5
	400	10		1.5	0.8	10		1.5	0.8
DC	8	10		6	3	10		6
	14	10		6	3	10		6
	30	6		4	3	6		4
	125	0.8		0.2	0.2	0.8		0.2
	250	0.4		0.1	0.1	0.4		0.1

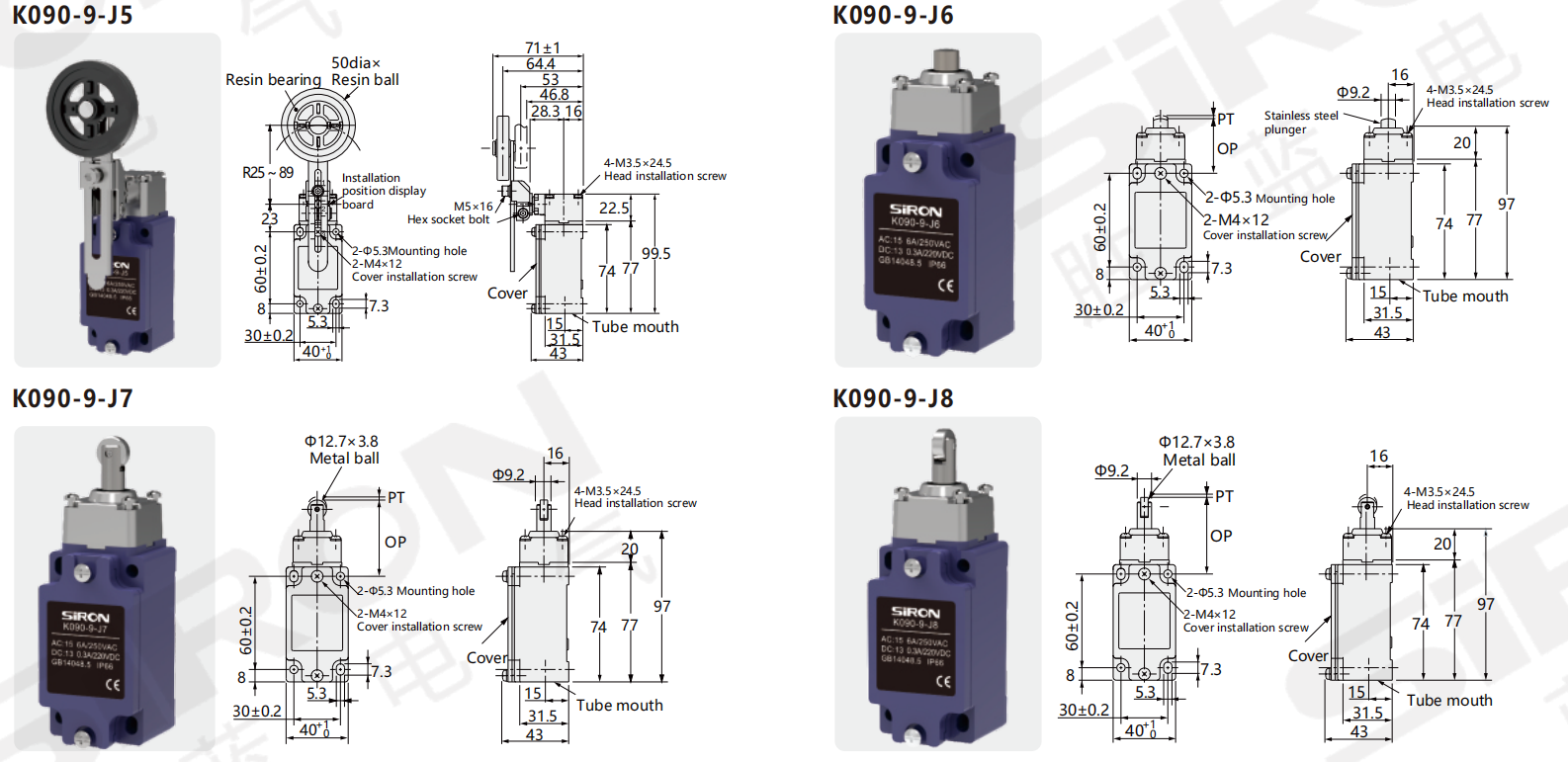

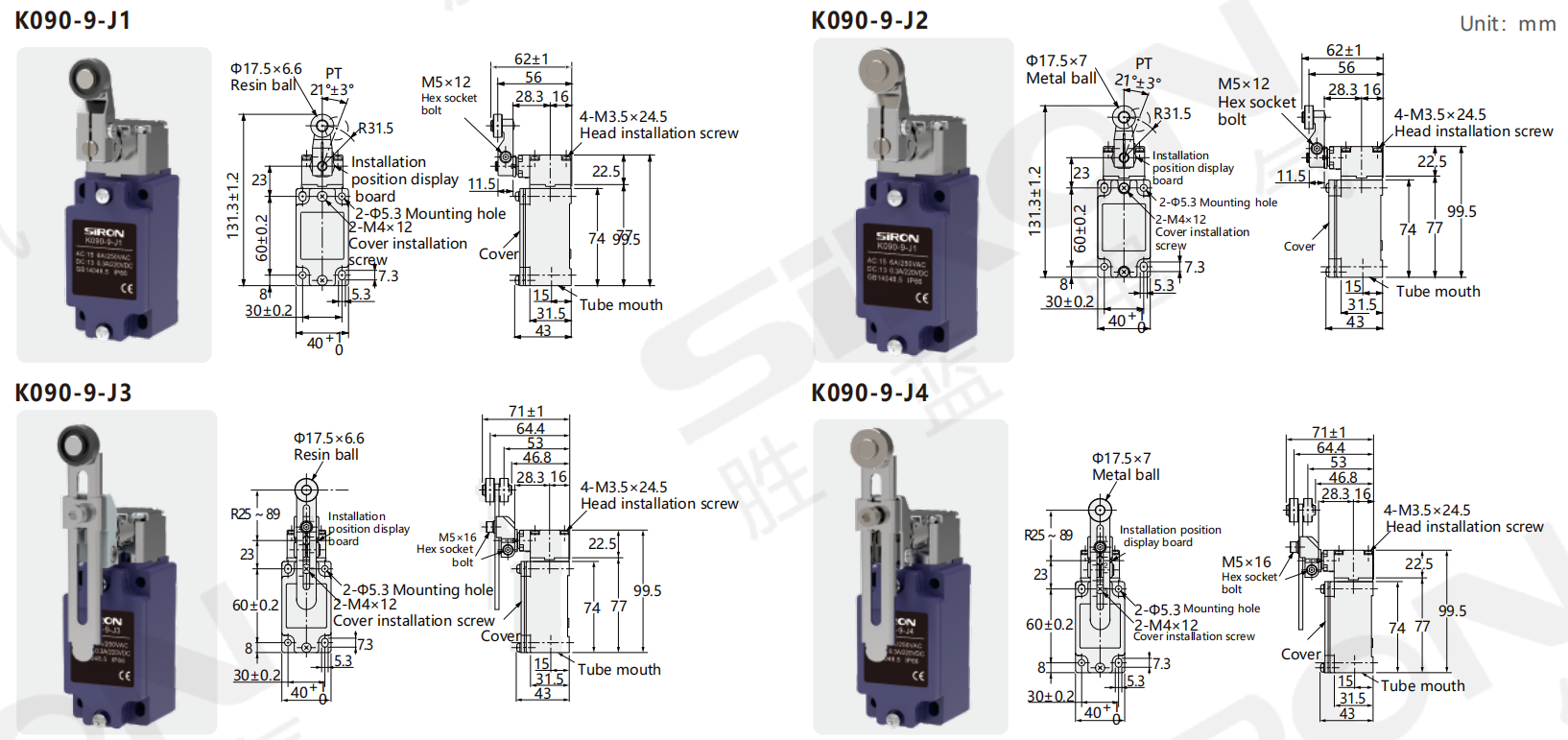

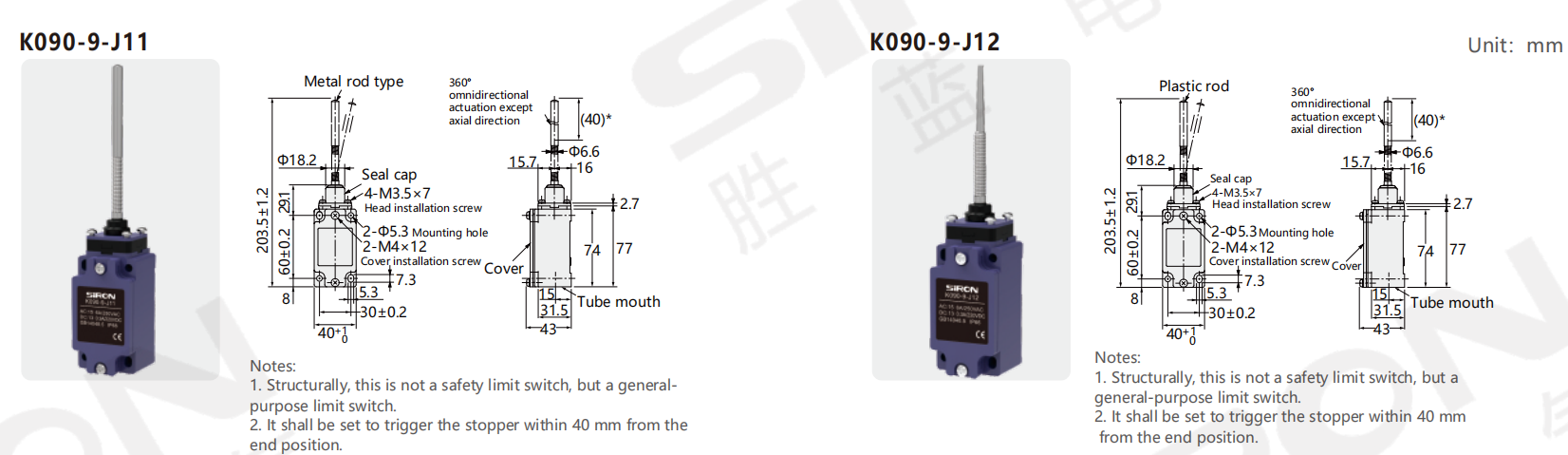

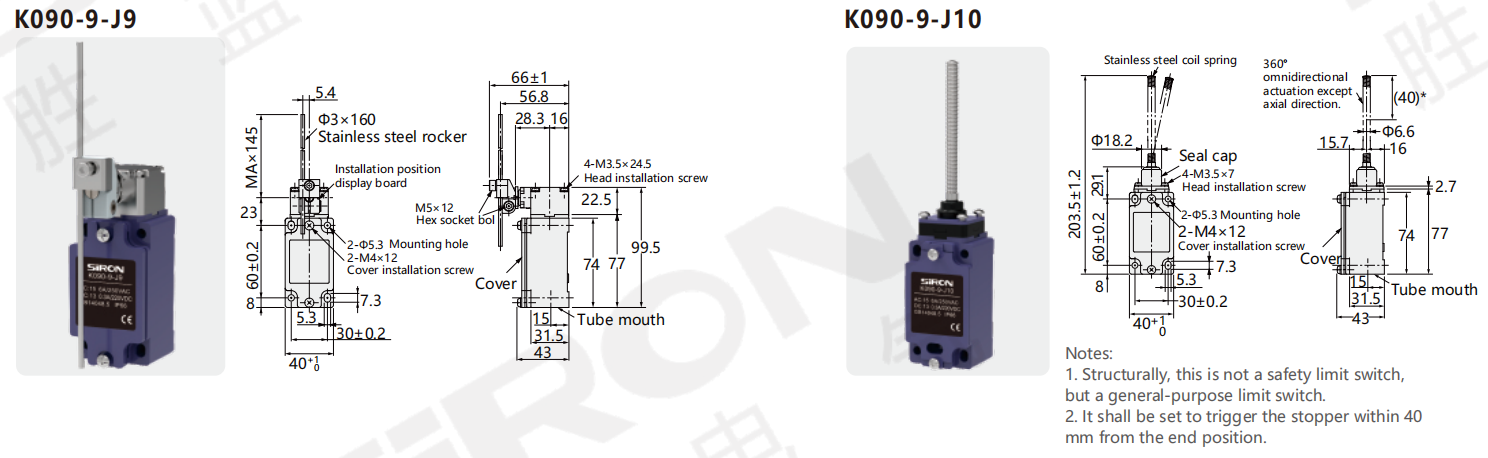

Розмір
