X237
SiRON
Príklad

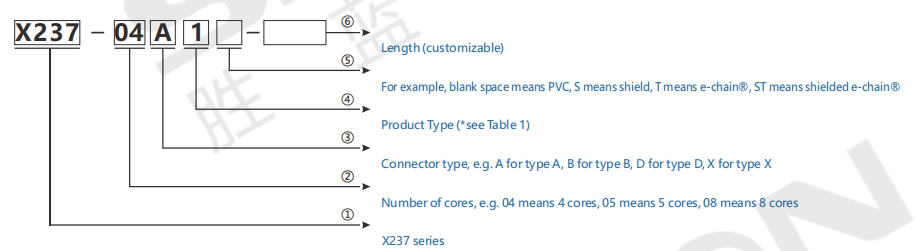

Príklad výberu: X237-04A1 predstavuje sériu X237, počet jadier je 4 jadrá, typ konektora je typ A, typ produktu je typ s priamym kolíkom, typ s priamym kolíkom, PVC
netienené.
X237-04A1S predstavuje sériu X237, počet kolíkov je 4, typ konektora je typ A, typ produktu je typ s priamym kolíkom, typ s priamym kolíkom, PVC tienenie.
Poznámka: Typ B je dostupný iba s 5 žilami a e-chain® drôt je vyrobený z PUR
Tabuľka 1: Typ produktu
1 |

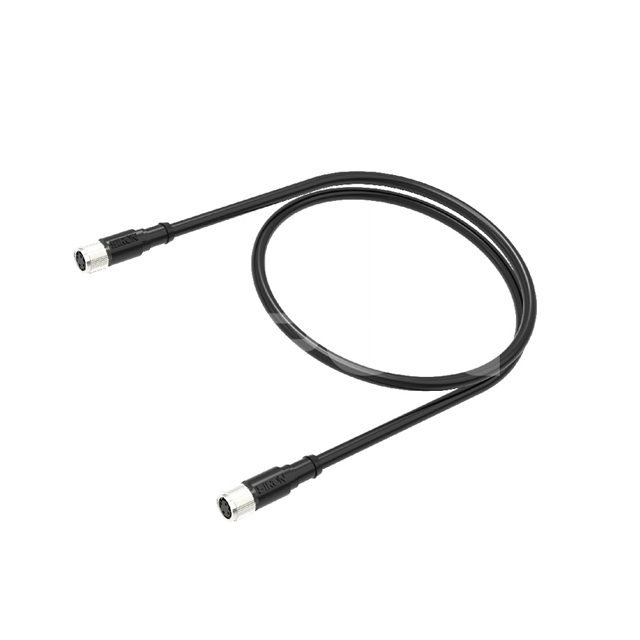

Typ s priamym kolíkom, typ s priamym kolíkom |

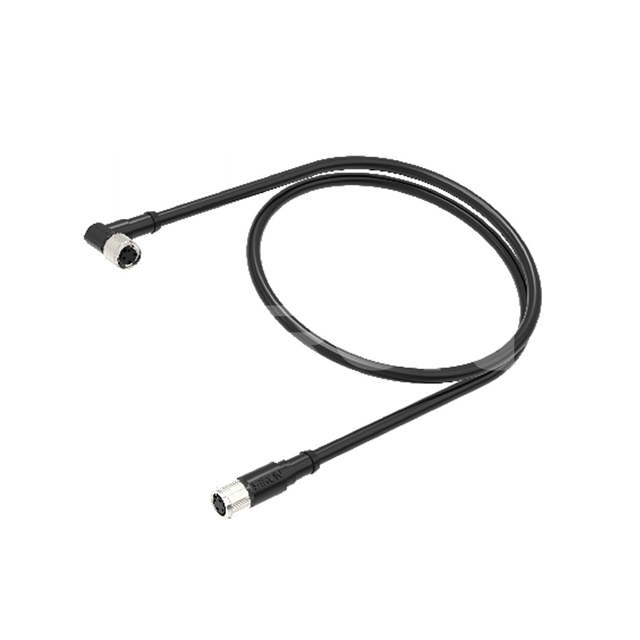

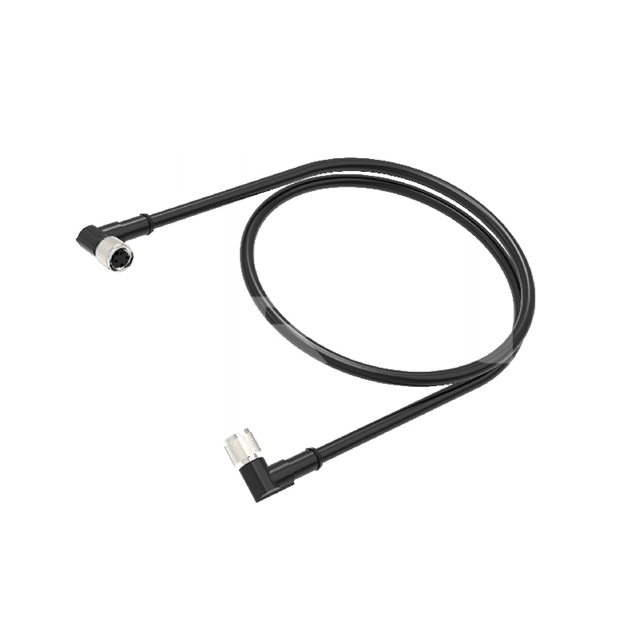

| 3 | Priamy typ kolíka, typ s ohnutým kolíkom |
| 5 | Typ lakťovej ihly |
| 8 | Priamy kolík typu jeden koniec vedie von |
| 9 | Ohnite ihlu typu jeden koniec vedie von |
Špecifikácia kábla
Meno |
M12 I/O Spojovacia linka | |||||
Počet jadier |
4 jadro | 5 jadrový | 8 jadro | |||
| Typ | Typ | typ D | Typ | B typ | Typ | typ X |
| Model | X237-04A1 |
X237-04D1 |
X237-05A1 |
X237-05B⊃1; |
X237-08A1 |
X237-08X1S |
X237-04A3 |
X237-04D3 |
X237-05A3 |
X237-05B3 |
X237-08A3 |
/ |
|
X237-04A5 |
X237-04D5 |
X237-05A5 |
X237-05B5 |
X237-08A5 |
1 |
|
X237-04A8 |
X237-04D8 |
X237-05A8 |
X237-05B8 |
X237-08A8 |
X237-08X8S |
|
| X237-04A9 | X237-04D9 | X237-05A9 | X237-05B9 | X237-08A9 | 1 | |
Vonkajší priemer drôtu |
4,8 mm | 5,2 mm |
6 mm/6,7 mm |
|||
Špecifikácie káblov |
4C*0,34mm² | 5C*0,34 mm² |
8C*0,25mm² |
|||
Prevádzkové napätie |
Maximálne 250V | Maximálne 60V |
Maximálne 60V |
|||
Úroveň ochrany |
IP67 |
IP67 |
IP67 |
|||
Káblový plášť |
PVC PUR | PVC PUR | PVC PUR |
|||

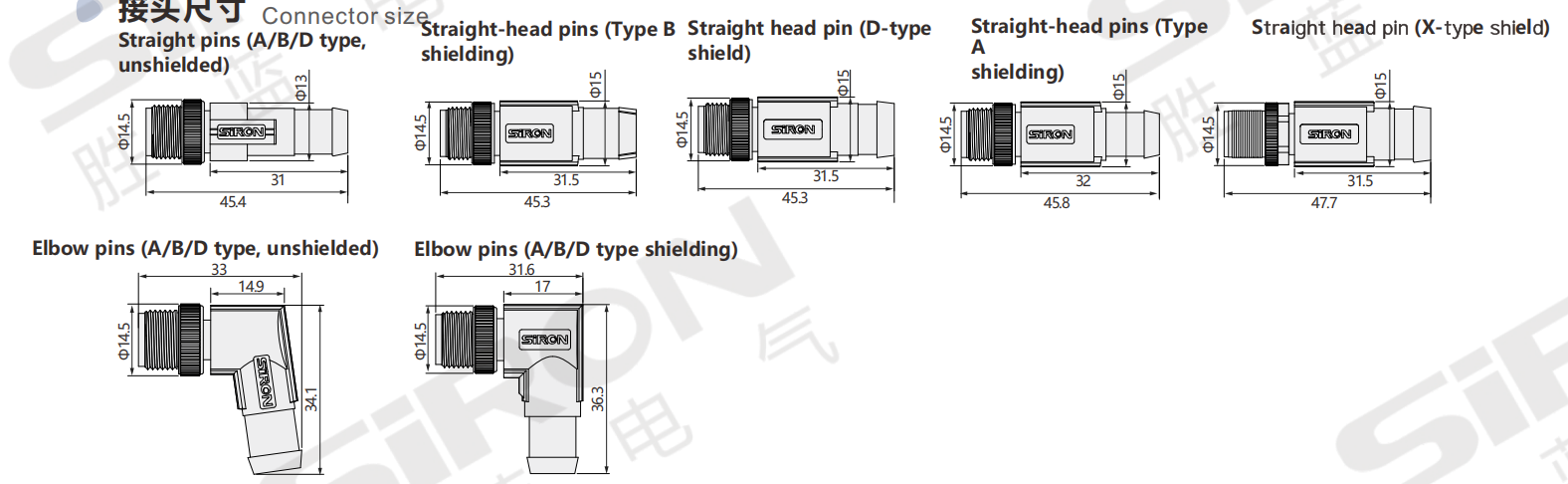

Veľkosť konektora
Pohľad spredu
Typ |
Typ | Typ | Typ | typ D | B typ | typ X |
Počet jadier |
4 jadro | 5 jadrový | 6 jadrový | 7 jadro | 8 jadro | 9 jadro |
| Typ ihly |  |
 |
 |
 |
|
 |
Schéma zapojenia

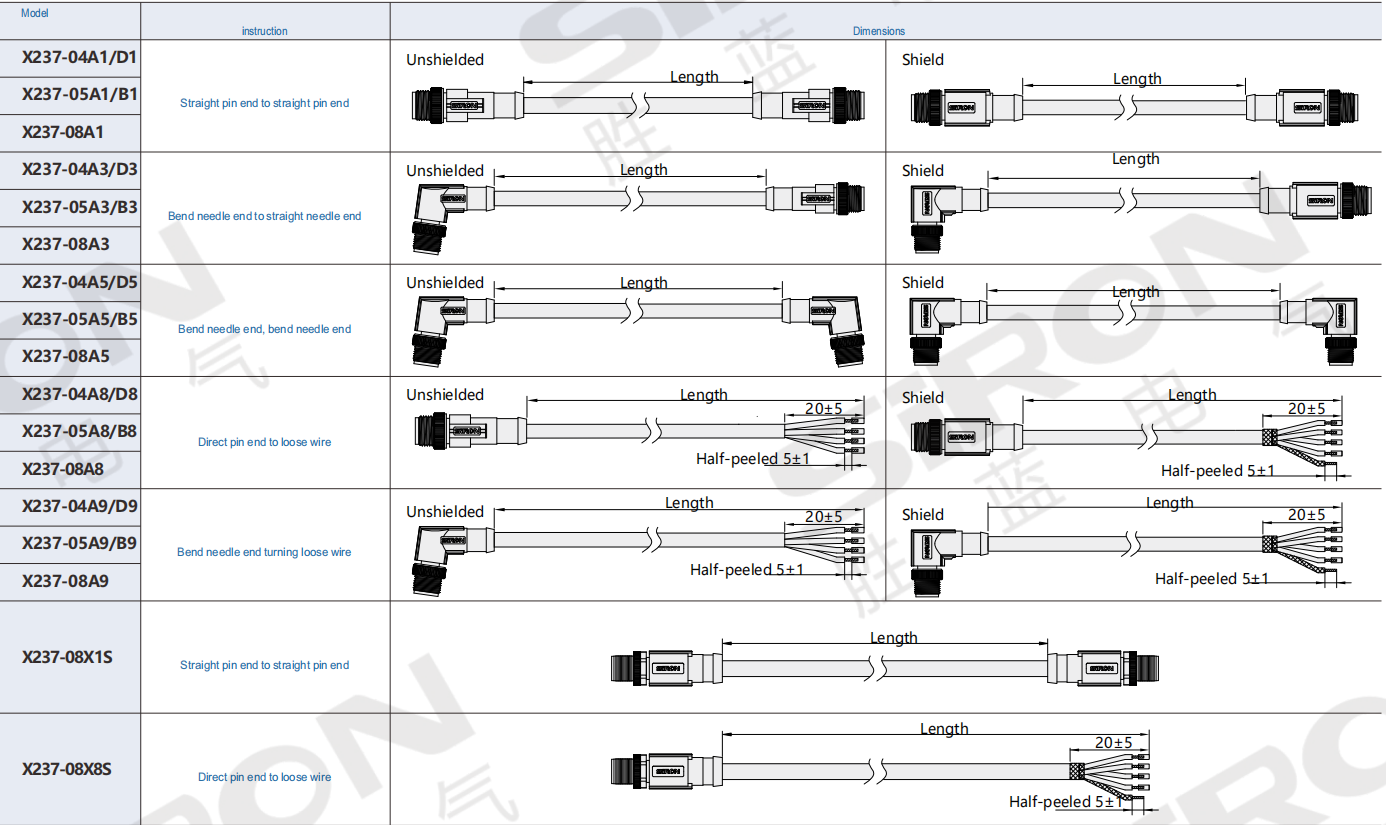

Obrys
