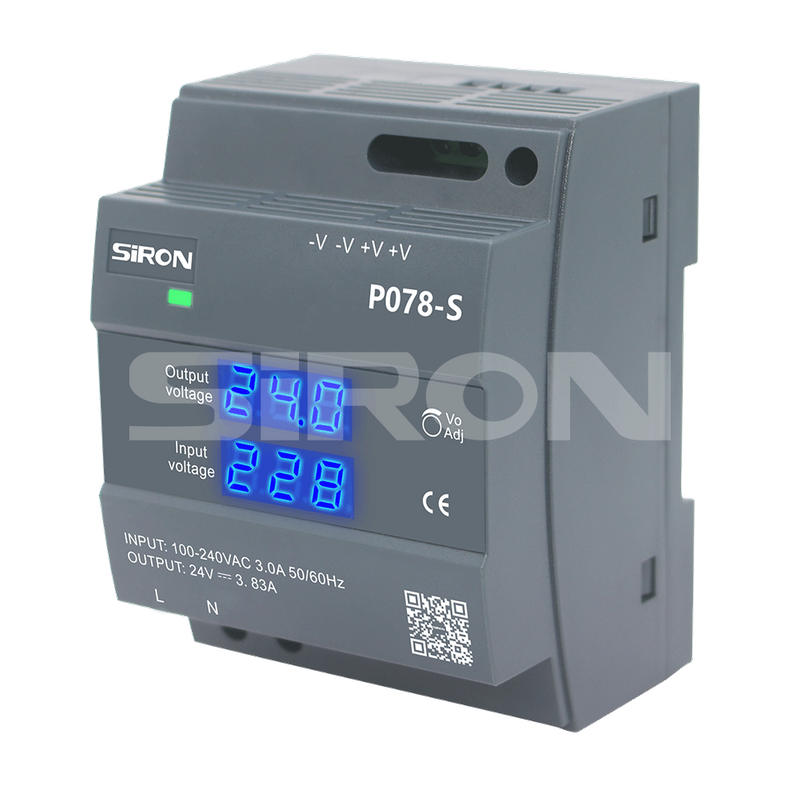

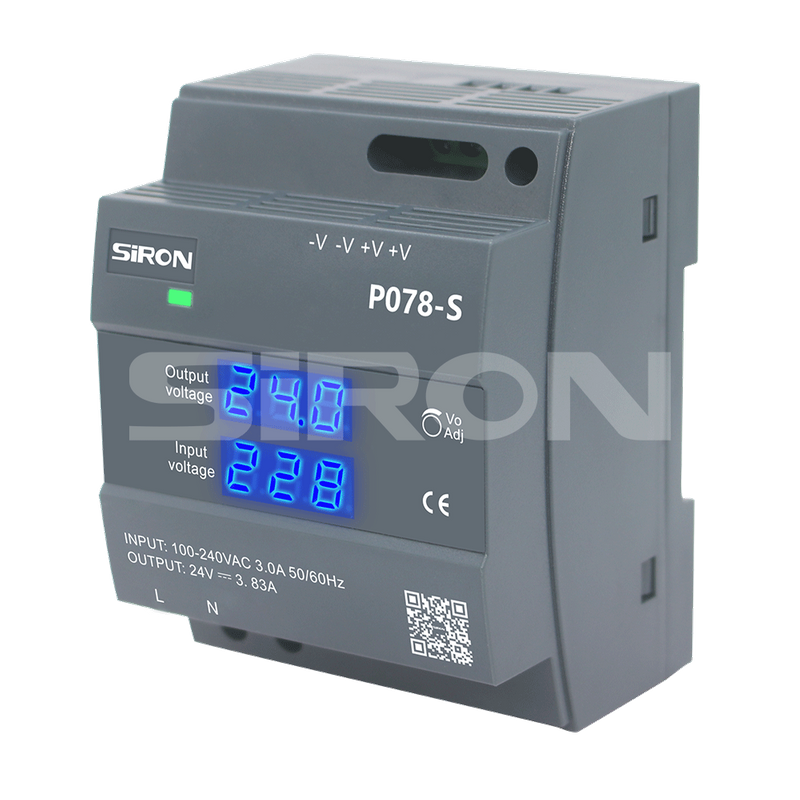

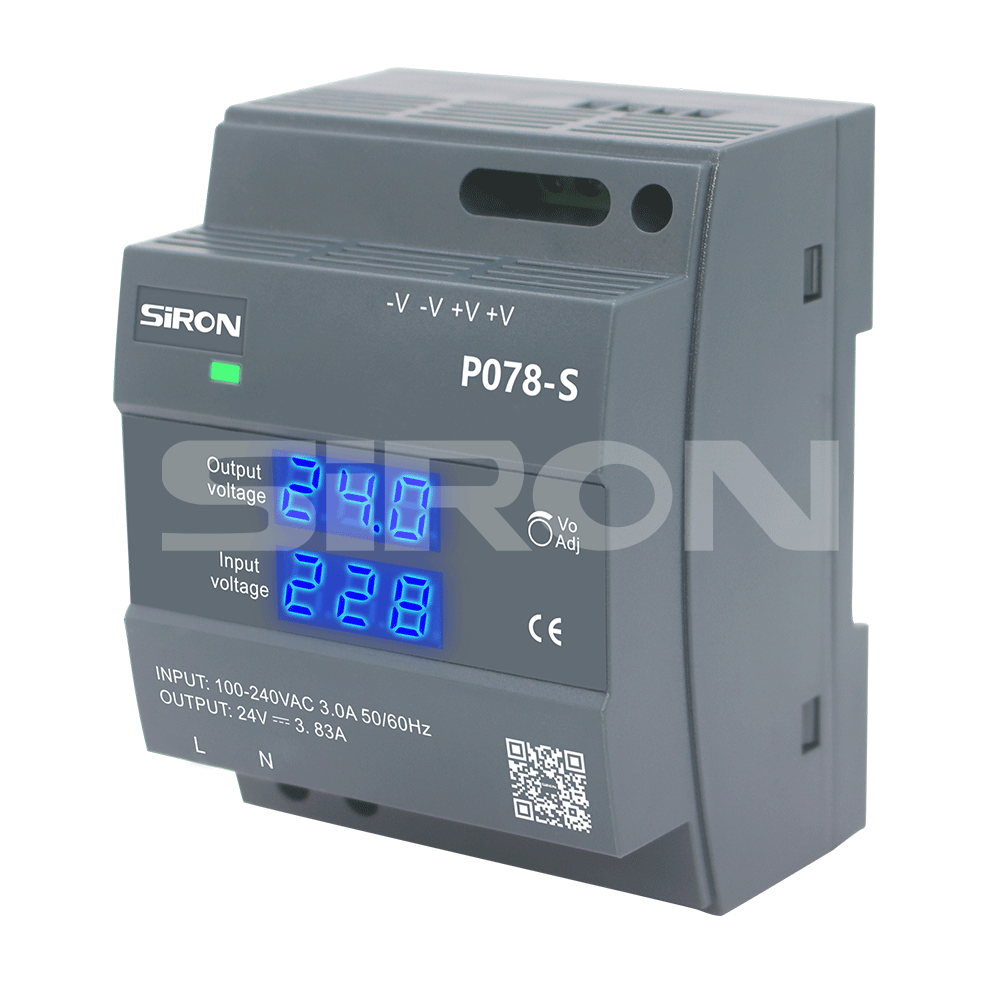

P078~P078-12S
SiRON
8504401400
Objednať
Vlastnosti produktu
Model |
Žiadny digitálny displej | P078 | P078-12 |
| Páskový digitálny displej | P078-S | P078-12S | |
| Výstupná charakteristika | Výstupné napätie DC | 24V | 12V |
| Raledový prúd | 2,5A | 4,5A | |
| Aktuálny rozsah | 0 až 4,2 A | 0 až 7,5 A | |
| Radová sila | 100 W | 90 W | |
| Zvlnenie a hluk (max.) | 200 mVp-p | 150 mVp-p | |
| Rozsah regulácie napätia | 21,8~26,4V | 10,9~13,2V | |
| Volage acouracy | ±1 % | ±1 % | |
| Lineárna miera nastavenia | ±1 % | ±1 % | |
| Rýchlosť nastavenia zaťaženia | ±1 % | ±1 % | |
| Čas štartu a vzostupu | 2000 ms, 30 ms/115 V AC (plná záťaž); 1 000 ms, 30 ms/230 V AC | ||
| Čas držania | 30 ms/230 VAC (plná záťaž); 10 ms/115 V AC (plná záťaž) | ||
| Vstupná charakteristika | Vstupné hlasovanie | 85~264VAC; 120~370VDC | |
| Vstupná frekvencia | 47 až 63 Hz | ||
| Eiciency | 88 % | 87 % | |
| Vstupný prúd | 3 A / 1 1 5 VA C ; 1. 6/2 3 0VA C | ||
| Účiník | 0,65/230VAC (plné zaťaženie) | ||
| Inush prúd | 70A/230VAC (studený štart) | ||
| Ochranná charakteristika | Ovenioad pabeclon | Menovitý výkon 110%~150% | |
| Ochranný režim: Ochrana proti škytavke, automaticky sa obnoví po odstránení abnormálnych podmienok | |||
| Nadprúdový prcteclion | Menovitý výkon 110%~150% | ||
| Ochranný režim: Ochrana proti škytavke, automaticky sa obnoví po odstránení abnormálnych podmienok | |||
| Ochrana proti skratu | Skrat medzi kladným a záporným pólom výstupu | ||
| Ochranný režim: Ochrana proti škytavke, automaticky sa obnoví po odstránení abnormálnych podmienok | |||
| Vlastnosti prostredia | Prevádzková teplota | -30 ℃ ~ 70 ℃ (pozri redukčnú krivku) | |
| Pracovná vlhkosť | 2 0 ~ 9 0 % RH Žiadna kondenzácia | ||
| Skladovacia teplota/vlhkosť | - 40 ℃ ~ 8 5 ℃ , 10 ～ 95 % RH , Bez kondenzácie | ||
| So stojanovým napätím | 10~500Hz,5G 10 minút na cyklus, 60 minút každý pre X, Y a Z | ||
| So stojanovým napätím | Vstup verzus výstup: 800VAC | ||
| Impedancia izolácie | Vstup verzus výstup: 100Mhms/500VDC/25℃/70%RH | ||
| Veľkosť produktu | 70×90×54,5 mm (D׊×V) | ||
| Balíček | 0,25kg / ks | ||
Poznámka: 1. Ak nie je uvedené inak, všetky parametre špecifikácie sa merajú pri vstupe 230 VAC, menovitému zaťaženiu a teplote okolia 25 °C. Metóda merania zvlnenia a šumu: Použite 12' krútenú dvojlinku s paralelne zapojenými kondenzátormi 0,1uf a 47u na termináli a vykonajte meranie v šírke pásma 20 MHz.
Presnosť: Zahŕňa chybu nastavenia, rýchlosť lineárnej regulácie a rýchlosť regulácie zaťaženia.
3.Napájanie by sa malo považovať za súčasť vnútorných komponentov systému a je potrebné potvrdiť jeho elektromagnetickú kompatibilitu v kombinácii s koncovým zariadením.
5 Inštalačná vzdialenosť: Pri trvalom zaťažení na plný výkon sa odporúča, aby horná vzdialenosť bola 40 mm, spodná vzdialenosť bola 20 mm a vzdialenosť na každej strane bola 5 mm. Ak je susedné zariadenie zdrojom tepla, odporúča sa, aby priestorová vzdialenosť bola 15 mm. V podmienkach nízkeho vstupného napätia je potrebné zníženie výkonu. Konkrétne podrobnosti nájdete v grafe krivky zníženia výkonu.
6. Keď nadmorská výška presiahne 2 000 metrov (6 500 stôp), teplota okolia pri modeloch bez ventilátora klesá v pomere 3,5 °C na 1 000 m, zatiaľ čo pri modeloch bez ventilátora sa teplota okolia znižuje v pomere 5 °C na 1 000 m.
