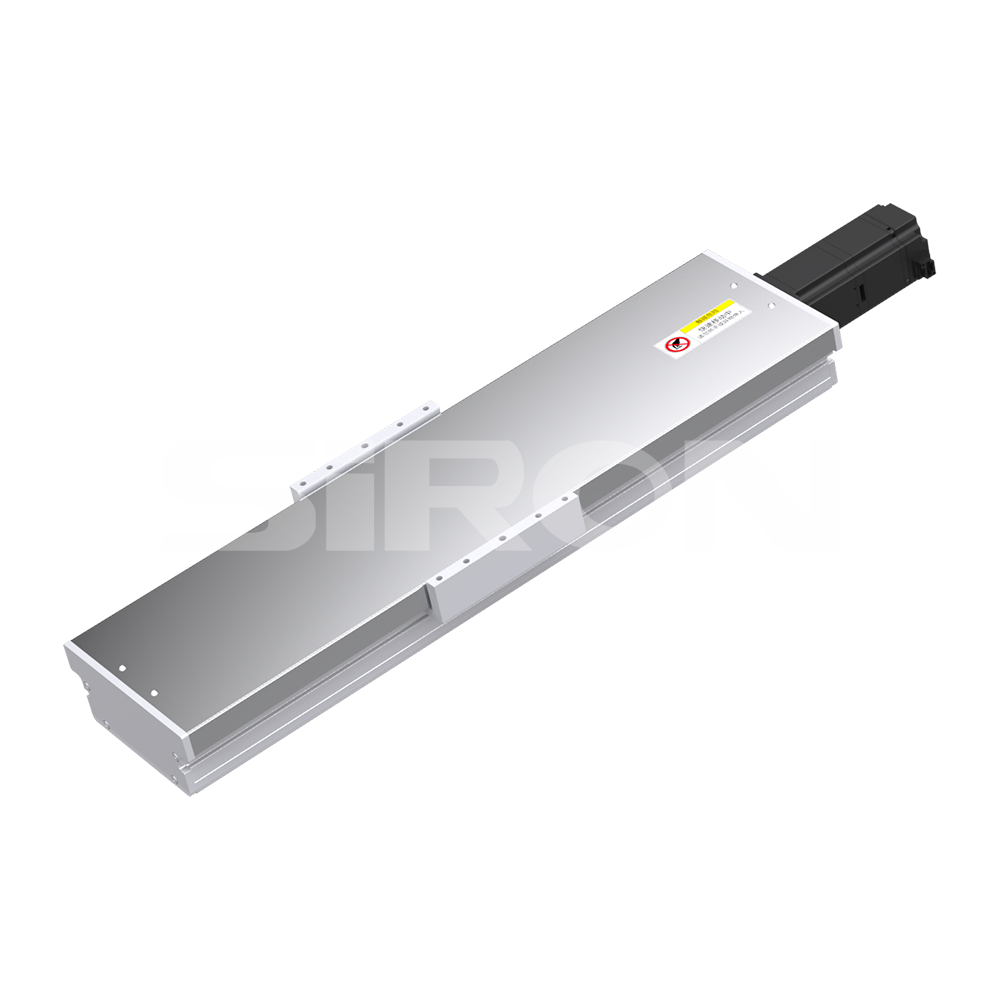

SiRON M365(C)-140 Nová štruktúra prachotesný ekonomický modul

SiRON M365(C)-140 Nová štruktúra prachotesný ekonomický modul

Vlastnosti:

Polouzavretý modul lineárneho posuvného stola sa skladá hlavne z hliníkového tela, diagonálneho ložiskového upevňovacieho sedadla, krycej dosky, posuvného sedadla a ďalších komponentov. Lineárny modul využíva odolnosť proti korózii a vysokú pevnosť Materiál z hliníkovej zliatiny pre základňu, základňa je inštalovaná vo vysoko presnom lineárnom vodiacom páre, pohyblivé sedadlo z hliníkovej zliatiny je inštalované na posúvači, stred pohyblivého sedadla a guľôčková skrutka Matica je pripojená a motor poháňa posuvné sedadlo, aby sa pohybovalo recipročne cez vodiacu skrutku. Diagonálne ložiskové upevňovacie sedadlo môže zabezpečiť opakovanú presnosť a presnosť polohovania pohyblivého sedadla. Krycia doska poskytuje celkovú ochranu nad pohyblivým sedadlom.

Množstvo:
Dostupnosť:





Informujte sa Pridať do košíka Export PDF

Model:
M365(C)-140
Značka:
SiRON
kód:
9001909090

Maximálny zdvih 1050 mm Maximálna rýchlosť 1600 mm/s Guličková skrutka Φ16 mm

Popis produktu

O výbere

Príklad výberu modelu: M365(C)-140-5-100-BC-T10-E5 je séria M365(C), kód tela 140, predstih je 5 mm, zdvih je 100, priame pripojenie motora, motor Delta, výkon 100 W, Bez bodového snímača, bez koncového snímača, bez koncového snímača.

Špecifikácia produktu

Projekt			Špecifikácia
Špecifikácie	Opakovateľnosť (mm)		±0,01
	Vedenie guľôčkovej skrutky (mm)		5	10	20	32
	Maximálna rýchlosť (mms)		250	500	1000	1600
	Maximálne užitočné zaťaženie (kg)	Horizontálne	110	80	40	30
		Vertikálne	33	22	10	8
	Menovitý ťah (n)		1564	782	391	244
	Rozstup zdvihu (mm)		Interval 100~1050mm/50mm
Sarts	Výstup AC servomotora (w)		400
	Bal skrutka (mm)		C7φ16
	Lineárne vedenie (mm)		Š15×V12,5
	Spojka (mm)		10×14
	Domáci senzor	Vonku	EE-SX672 (NPN) EE-SX672P (PNP)
