Siri K090-1-H3 K090-1-H4
SiRON
9031809090
Mengenai pemilihan

Contoh pemilihan:K090-1-H3-S menunjukkan siri K090,senrial nmber H3, dengan NPN terbuka secara noema,
mengesan kutub magnet sebagai kutub S;
K090-1-H4-CS menunjukkan siri K090, nombor siri H4, dengan NPN biasanya ditutup.
mengesan kutub magnet sebagai kutub-S.
Nota: Mod keluaran K090-1-H3 hanya NPN yang biasanya terbuka.
Spesifikasi

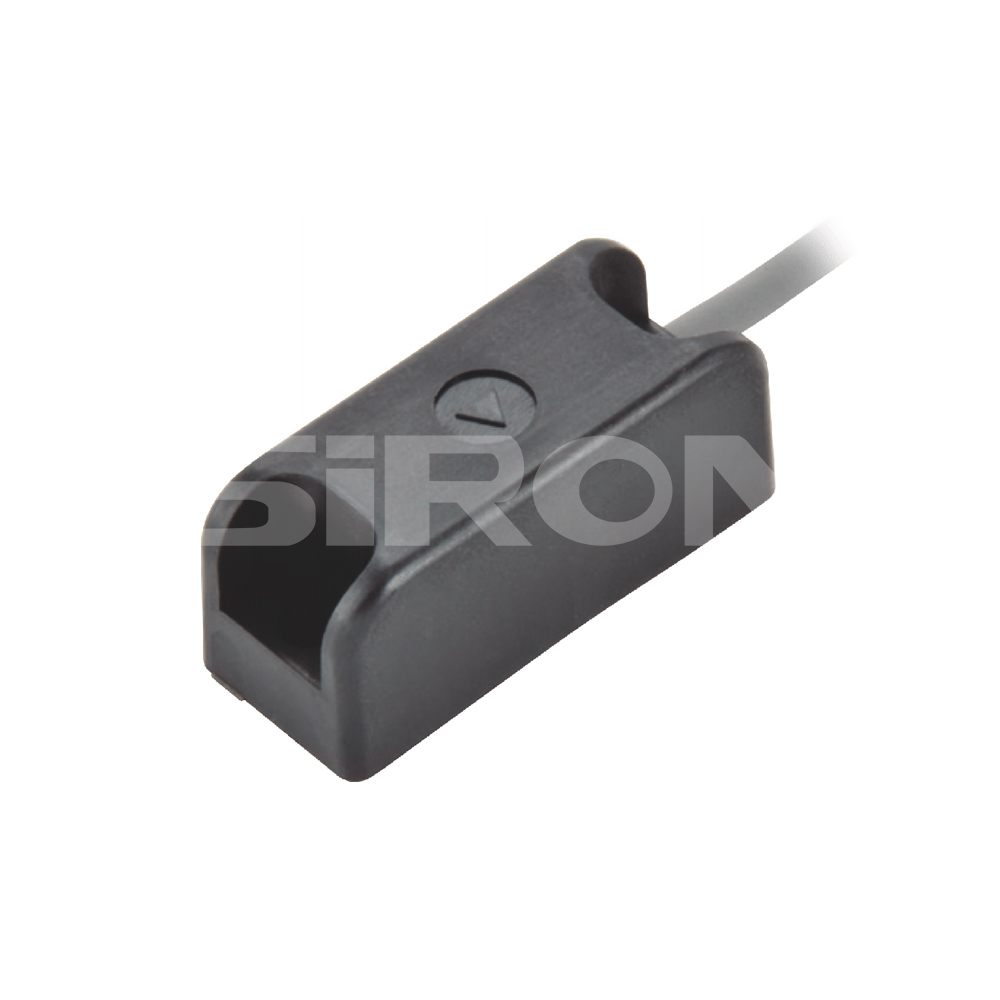

Nama |
Sensor pintu |
||
Model |
K090-1-H3-S | K090-1-H4-S | K090-1-H4-CS |
Kaedah keluaran |
NPN sentiasa terbuka (HIDUP apabila menghampiri) | NPN sentiasa terbuka (HIDUP apabila menghampiri) | NPN Biasanya Tertutup (MATI apabila menghampiri) |
Pengesanan kutub magnet |
Kelas S | ||
Penampilan |
![]() ![]() |
![]() ![]() |
|
Arus keluaran |
15mA MAX | 80mA MAX | |
Penggunaan kumen |
12mA MAX | 12mA MAX | |
Voltan |
DC5~24V | DC12~24V | |
Arah pengesanan magnet |
sebelah | ||
Jarak pengesanan |
12mm((apabila digunakan dalam kombinasi dengan magnet pintu)) | ||
Masa tindak balas |
5μs | ||
Menahan voltan |
AC 1000V (1 minit, antara keseluruhan bahagian pengecasan dan perumah) | ||
rintangan penebat |
DC 250V (20 MΩ atau lebih, antara keseluruhan bahagian pengecasan dan perumah) | ||
Suhu kerja |
- 20℃~+85℃(B20) | ||
Kelembapan persekitaran tempat kerja |
20~95%RH | ||
bahan |
Perumahan: resin bertetulang gentian kaca (hitam) | ||
Pasang |
Skru M3, tork mengetatkan: 0.8 N·m | ||
Kelas perlindungan |
IP67 | ||
kabel |
Panjang wayar: 1M;K090- 1-H3、K090- 1-H4:Kelabu;K090- 1-H4-C:Hitam | ||
Dimensi

Gambar rajah pendawaian
