SiRON T330-2 IP20 PROFINET mova

Apie atranką

Pasirinkimo pavyzdys: T330-2 reiškia blade I/O modulių seriją su PROFINET jungties protokolu

Specifikacija

Galios parametrai
Gnybtų įvesties maitinimo šaltinio vardinė įtampa	24V DC (20,4VDC ~ 28,8VDC)
Terminalo įvesties maitinimo šaltinio vardinė srovė	5A (tipinė vertė esant 24 V nuolatinei įtampai)
Usys galinės plokštės išėjimo maitinimo šaltinio vardinė įtampa	5 V DC (4,75 VDC ~ 5,25 VDC)
Usys galinės plokštės išėjimo maitinimo šaltinio vardinė srovė	2A (tipinė vertė esant 5 V nuolatinei įtampai)
Uin galinės plokštės išėjimo maitinimo šaltinio vardinė įtampa	24V DC (20,4VDC ~ 28,8VDC)
Uin galinės plokštės išėjimo maitinimo šaltinio vardinė srovė	4A (tipinė vertė esant 24 V nuolatinei įtampai)
Funkcijos parametrai
Ryšio protokolas	PROFINET
Tinklo topologija	RT, MRP, automatinis adresavimas / topologijos aptikimas
Ryšio greitis	10/100 Mbps, prisitaikantis, pilnas dvipusis
Adreso atvaizdavimas	parama
Diagnozė	Diagnostinė signalizacija, proceso signalizacija, modulio prijungimo ir atjungimo signalizacija
Izoliacijos metodas	Būkite elektra izoliuoti nuo svetainės
Perdavimo terpė	Cat5 vytos poros
Minimalus ciklo laikas	1 ms
Įvesties SKVN duomenų apimtis	Max 1440 baitų
Išvesties SKVN duomenų apimtis	Max 1440 baitų
Ryšio technologija: Ryšio / grįžtamojo ryšio magistralė	PROFINETIJA: 2xRJ-45

Ryšio technologija	PUSH-IN gnybtų blokas
Ryšio tipas	Sistemos / lauko maitinimo šaltinis / įvestis
Laido apvijos sritis	26-16AWG/0,2-1,5mm²
Juostelės ilgis	10 mm
Montavimo būdas	DIN-35
Shll medžiaga	PC plastikas
Aplinkos sąlygos
Leidžiama aplinkos temperatūra (eksploatacijos metu)	-40-75 ℃
Leidžiama aplinkos temperatūra (laikymui)	-40-85 ℃
Apsaugos tipas	IP20
Užterštumo laipsnis	2
Darbinis aukštis	0 ~ 2000 m
Santykinė drėgmė (be kondensato)	5 ~ 95 % RH

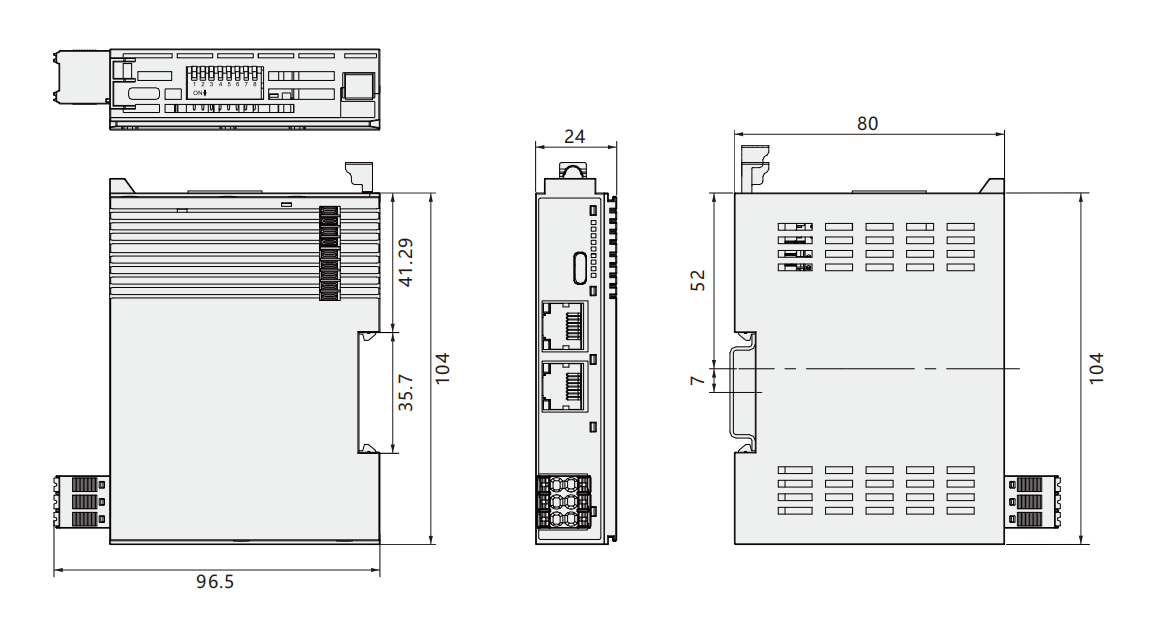

Matmenys

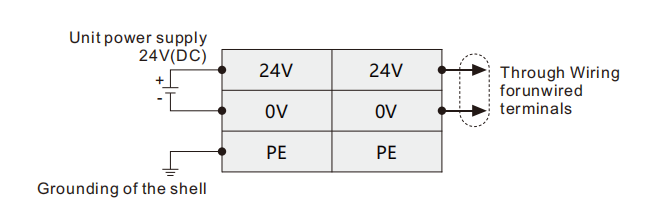

Sujungimo schema

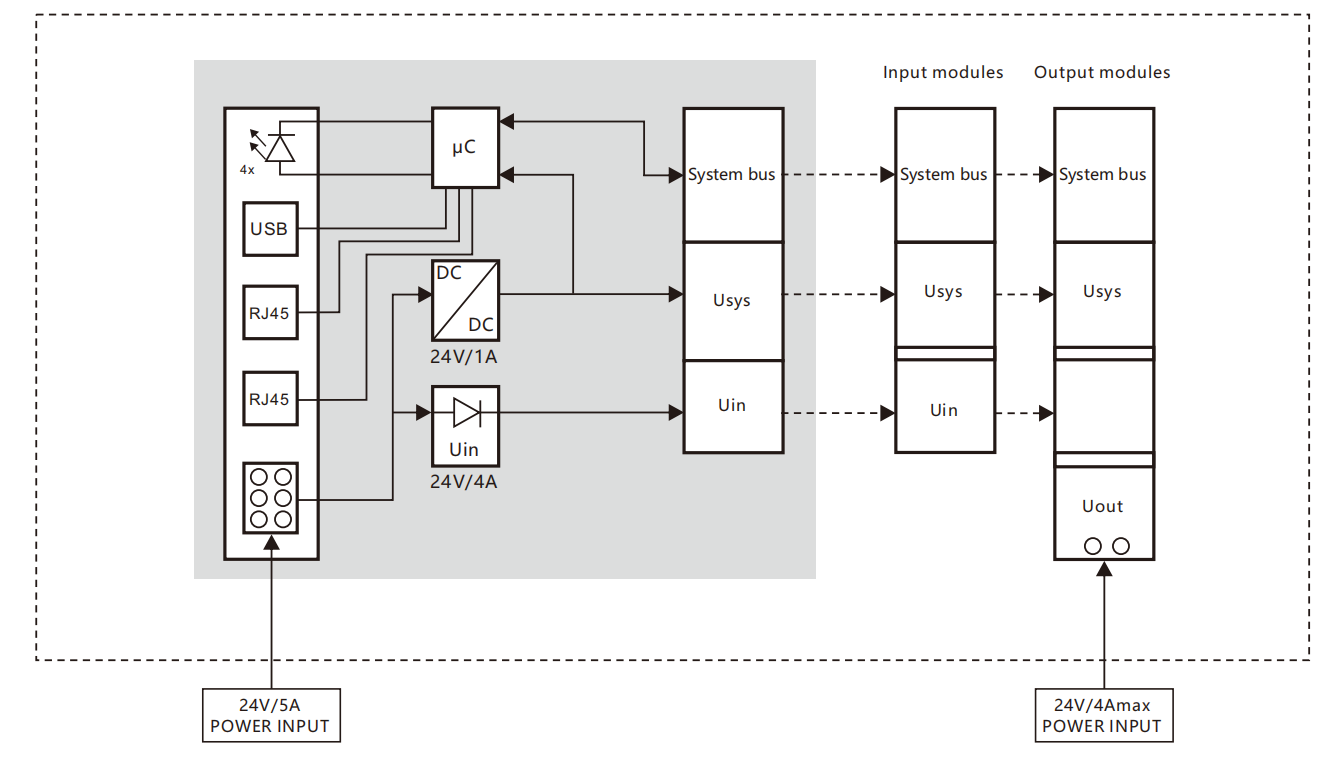

Sistemos blokinė schema
