SiRON T321-5 통합 수평 IO 모듈 IP20 EtherNet/IP

선택에 대해

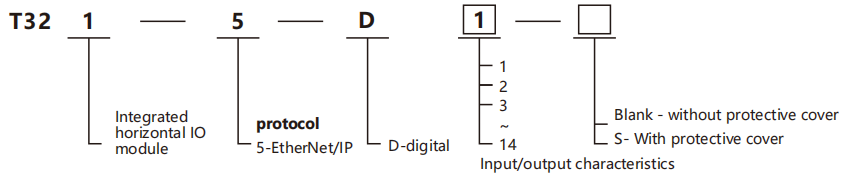

선택 예: T321-5-D1은 통합 수평 IO 모듈 시리즈를 나타내며 프로토콜은 EtherNet/IP입니다. 16채널 디지털 입력(NPN) 및 16채널 디지털(트랜지스터) 출력(NPN)이 특징입니다.

입출력 특성(디지털)

암호	입력	산출
1	16채널 디지털 입력(NPN)	16채널 디지털(트랜지스터) 출력(NPN)
2	16채널 디지털 입력(PNP)	16채널 디지털(트랜지스터)출력(PNP)
3	0채널 디지털 입력	32채널 디지털(트랜지스터)출력(NPN)
4	0채널 디지털 입력	32채널 디지털(트랜지스터)출력(PNP)
5	32채널 디지털 입력(NPN)	0채널 디지털 출력
6	32채널 디지털 입력(PNP)	0채널 디지털 출력
9	8채널 디지털 입력(NPN)	8채널 디지털(트랜지스터)출력(NPN)
10	8채널 디지털 입력(PNP)	8채널 디지털(트랜지스터)출력(PNP)
11	0채널 디지털 입력(NPN)	16채널 디지털(트랜지스터)출력(NPN)
12	0채널 디지털 입력(PNP)	16채널 디지털(트랜지스터)출력(PNP)
13	16채널 디지털 입력	0채널 디지털(트랜지스터)출력(NPN)
14	16채널 디지털 입력	0채널 디지털(트랜지스터)출력(PNP)

사양

전철기	32	16
무게	200g	180g
전원	공칭: 24V, 허용 범위: 18-30V, 최대: 150mA
부치다	프로토콜의 적용을 받습니다.
배선	냉간 압착 와이어 길이: 0.3mm ⊃2;(22AWG) ~ 1mm²(17AWG), 10mm
외부 연결	스프링형 단자대 + 스프링형 인출형 단자대
설치 모드	3 5mm DIN 레일 장착
작동 온도	-10~+55℃
보관온도	-25~+85℃
상대습도	차가운 결로가 발생하지 않음
보호 등급	IP20
사용기회	먼지, 오일 미스트, 부식성 가스를 피하십시오.
차원	136.2×58×43.7mm	104.2×58×42.2mm

디지털 입력/출력

모델 번호	T321-5-D1	T321-5-D2	T321-5-D7	T321-5-D8	T321-5-D9	T321-5-D10
모습
유형	옵토커플러 입력 NPN, 출력 NPN	옵토커플러 입력 PNP, 출력 PNP	옵토커플러 입력 NPN, 출력 NPN	옵토커플러 입력 PNP, 출력 PNP	옵토커플러 입력 NPN, 출력 NPN	옵토커플러 입력 PNP, 출력 PNP
전철기	32		32		16
현재 소비	128mA		128mA		118mA
격리하다	IO-내부 버스:500V 광커플러 절연
'0' 신호 전압	NPN:12~30V;PNP:0~5V
'1'신호 불량	NPN:0~5V;PNP:12~30V
ON/O 응답시간	입력:1ms;출력:1ms
부하 용량	공칭: 300mA, 단일 채널 최대: 500mA, 연속 8채널 최대: 2A
부하 유형	저항 부하, 유도 부하, 램프 부하
진단 및 경보	지원하다

디지털 입력

모델 번호	T321-5-D5	T321-5-D6	T321-5-D13	T321-5-D14
모습
유형	옵토커플러 입력 NPN	광커플러 입력 PNP	옵토커플러 입력 NPN	광커플러 입력 PNP
전철기	32		16
현재 소비	100mA		95mA
격리하다	IO-내부 버스:옵토커플러 절연500V
'0' 신호 전압	NPN:12~30V;PNP:0~5V
'1'신호 불량	NPN:0~5V;PNP:12~30V
ON/O 응답시간	입력:1ms
진단 및 경보	지원하다

디지털 출력

모델 번호	T321-5-D3	T321-5-D4	T321-5-D11		T321-5-D12
모습
유형	NPN 입력	출력 PNP	출력 NPN		출력 PNP
전철기	32		16
현재 소비	156mA		138mA
고립되다	IO-내부 버스:옵토커플러 절연500V
ONO응답시간	출력:1ms
부하 용량	공칭: 300mA, 단일 채널 최대: 500mA, 연속 8채널 최대: 2A
부하 유형	저항 부하, 유도 부하, 램프 부하
진단 및 경보

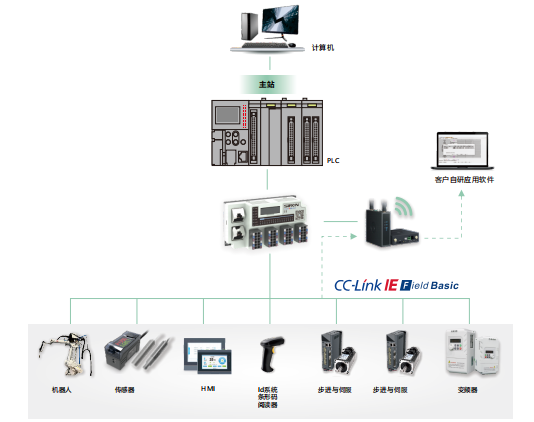

토폴로지 구조 다이어그램
