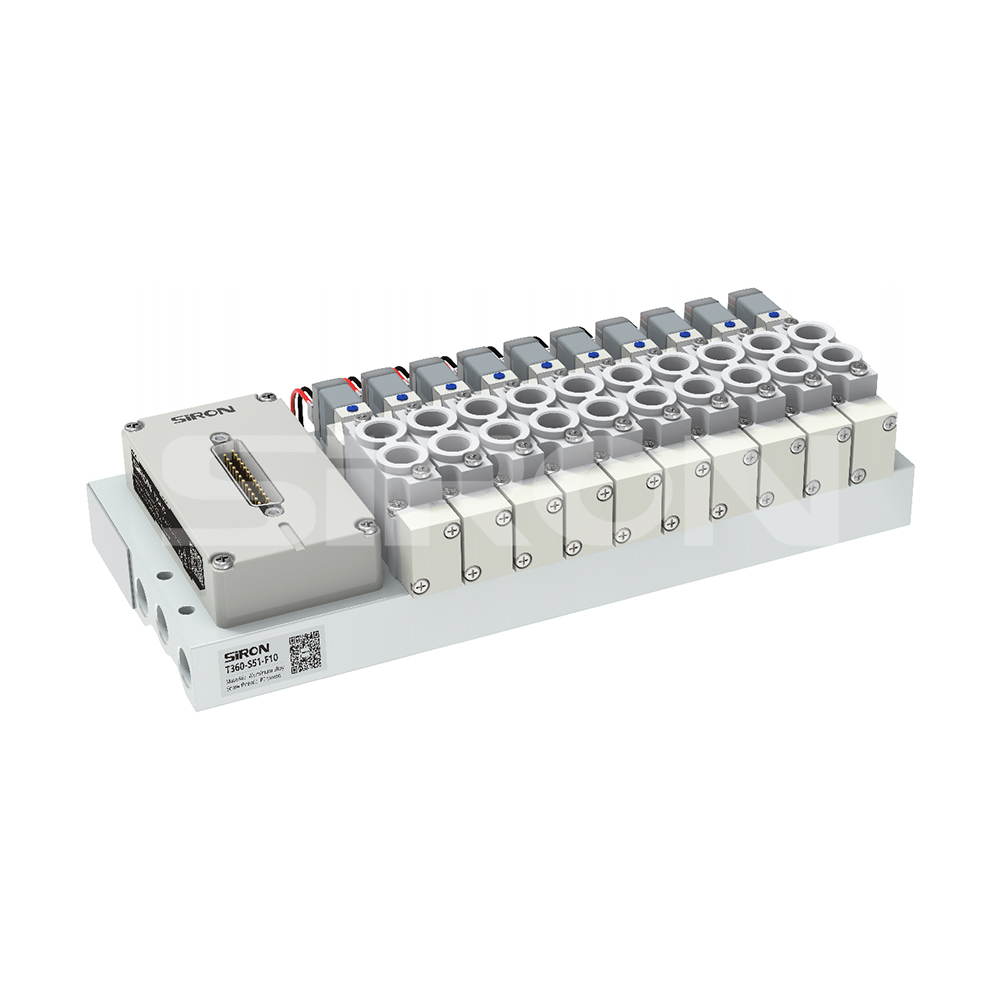

SiRON T360-25-S -sarjan DB25-väyläventtiilisaari (SMC-tyyppi)

Väylän ohjauslaatikon valinta

Valintaesimerkki: T360-25 edustaa T360-väylän venttiilisaarta ja DB25-moninapaista.

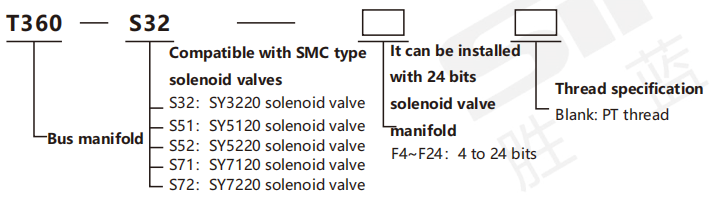

Bussilinja-auton valinta

Valintaesimerkki: T360-S51-F4 tarkoittaa T360-sarjan väyläkiskoa, joka on yhteensopiva SMC-tyypin SY5120 magneettiventtiilin kanssa ja voidaan varustaa 4-asentoisella magneettiventtiilin virtakiskolla PT-kierteellä.

Huomautus: Vakiotuote ei sisällä solenoidiventtiilejä. Osta ne tarvittaessa erikseen.

Tekniset tiedot

Ohjausrasia protocdl	DB25
Lähetysetäisyys	≤100m
Lähetysnopeus	100 Mbps
Nimelliskäyttöjännite	24 V DC (21,6 V DC ～ 26,4 V DC)
Staattinen työvirta	≤50mA
Suojausluokka	IP65
Sähköinen käyttöikä	100 000 kertaa
Ympäristön käyttölämpötila	-20 ℃ ~ 55 ℃
Ympäristön työkosteus	10 % RH ~ 90 % RH, ei kondensaatiota
Käytä ympäristöä	Ympäristöissä, joissa ei ole syövyttäviä, syttyviä kaasuja ja johtavaa pölyä

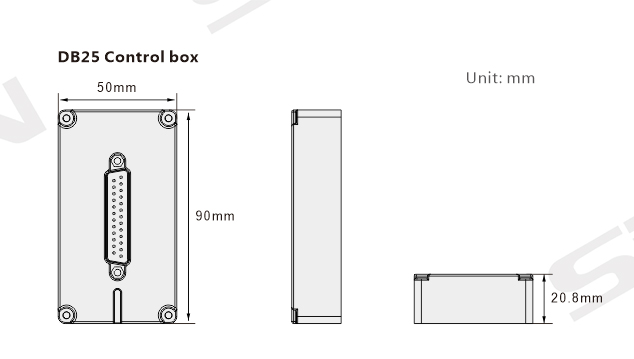

Ohjauslaatikon ääriviivapiirros

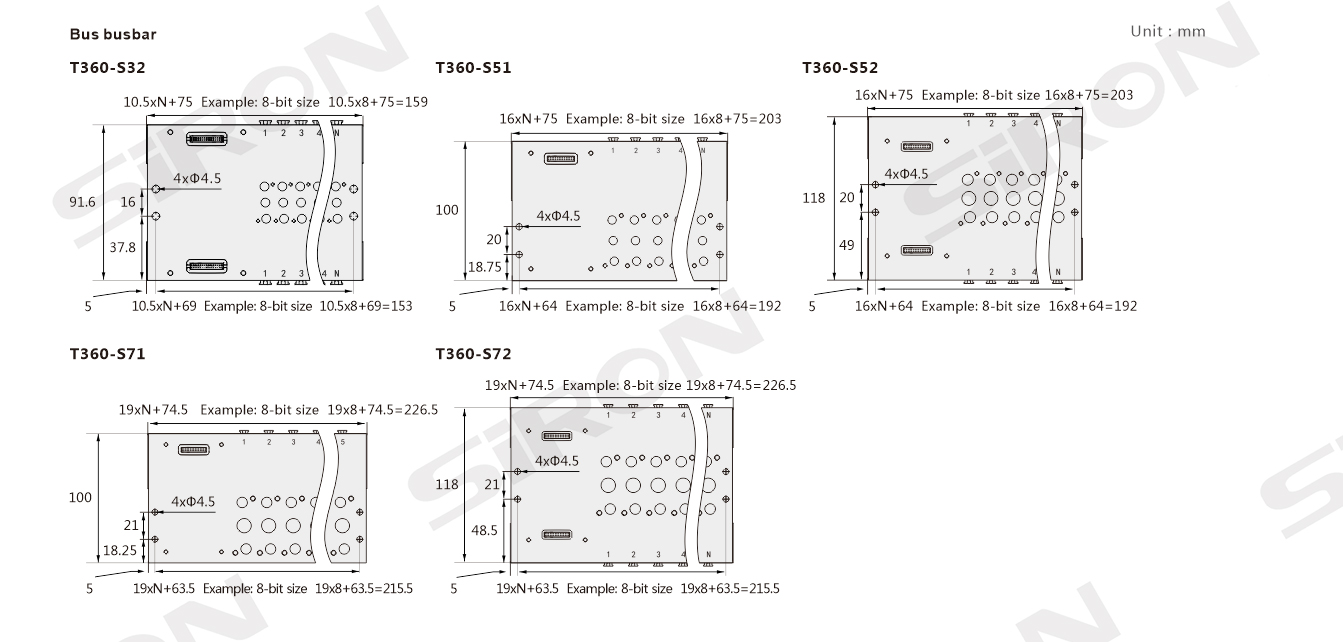

Keräilijäpaneelin ääriviivapiirros

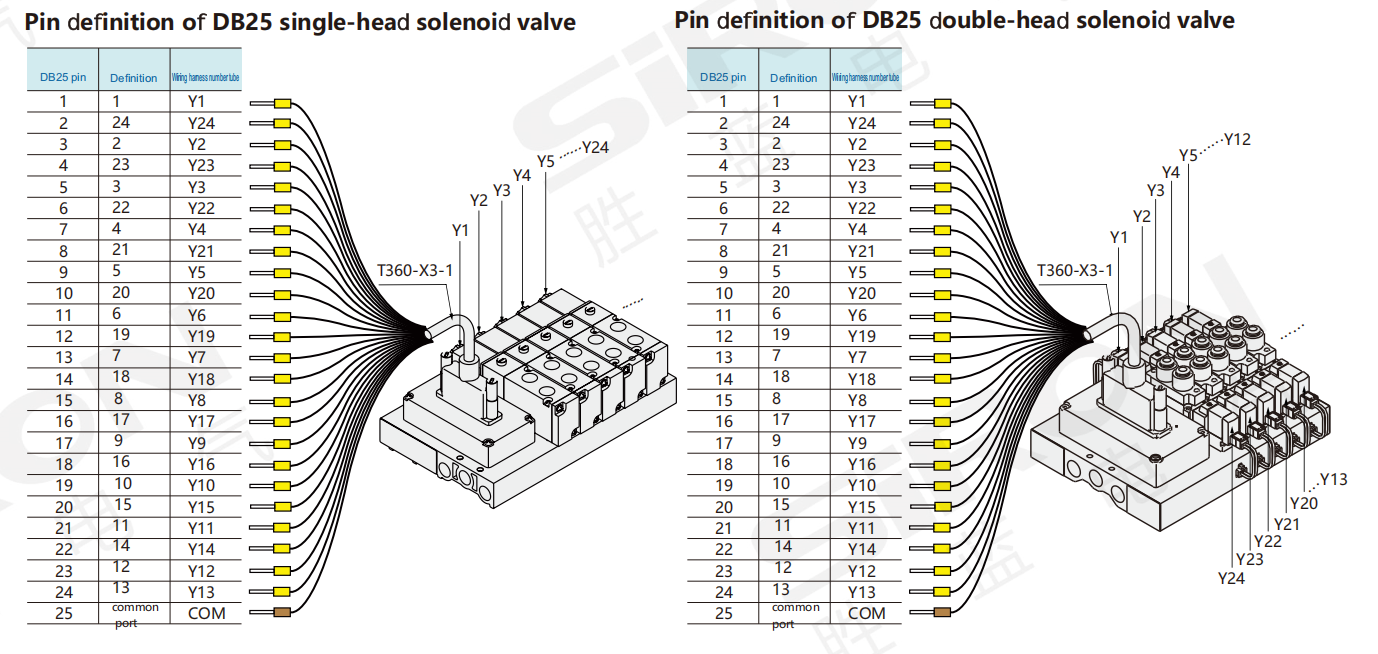

Liitäntänastan määritelmäkaavio

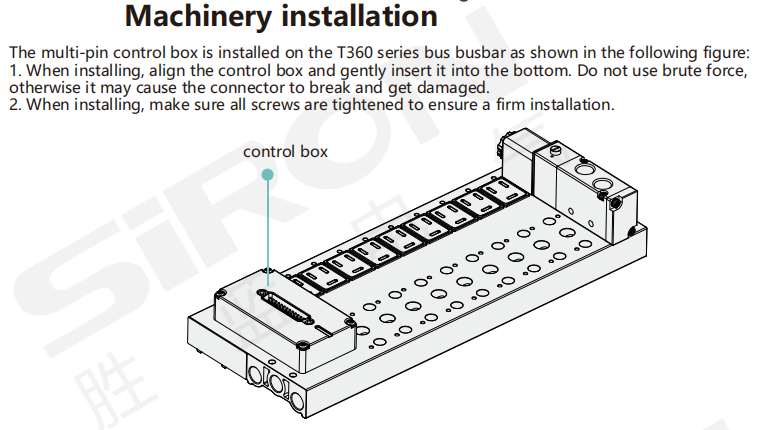

Asennuskaavio

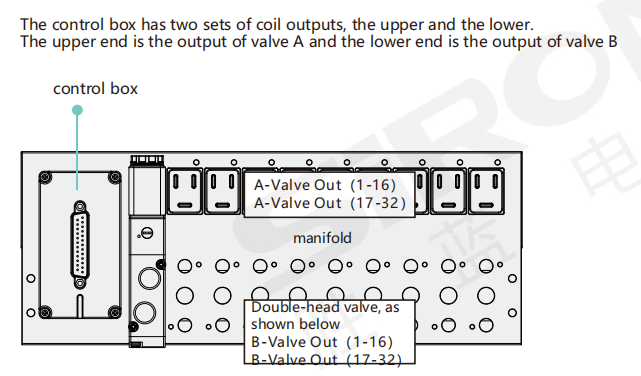

Venttiilin lähtö
