Nacházíte se zde: Domov / Produkty / Průmyslový konektor / Krabice / Řada SiRON H436 Vhodné pro malé plastové pouzdro terminálu (sklopné)

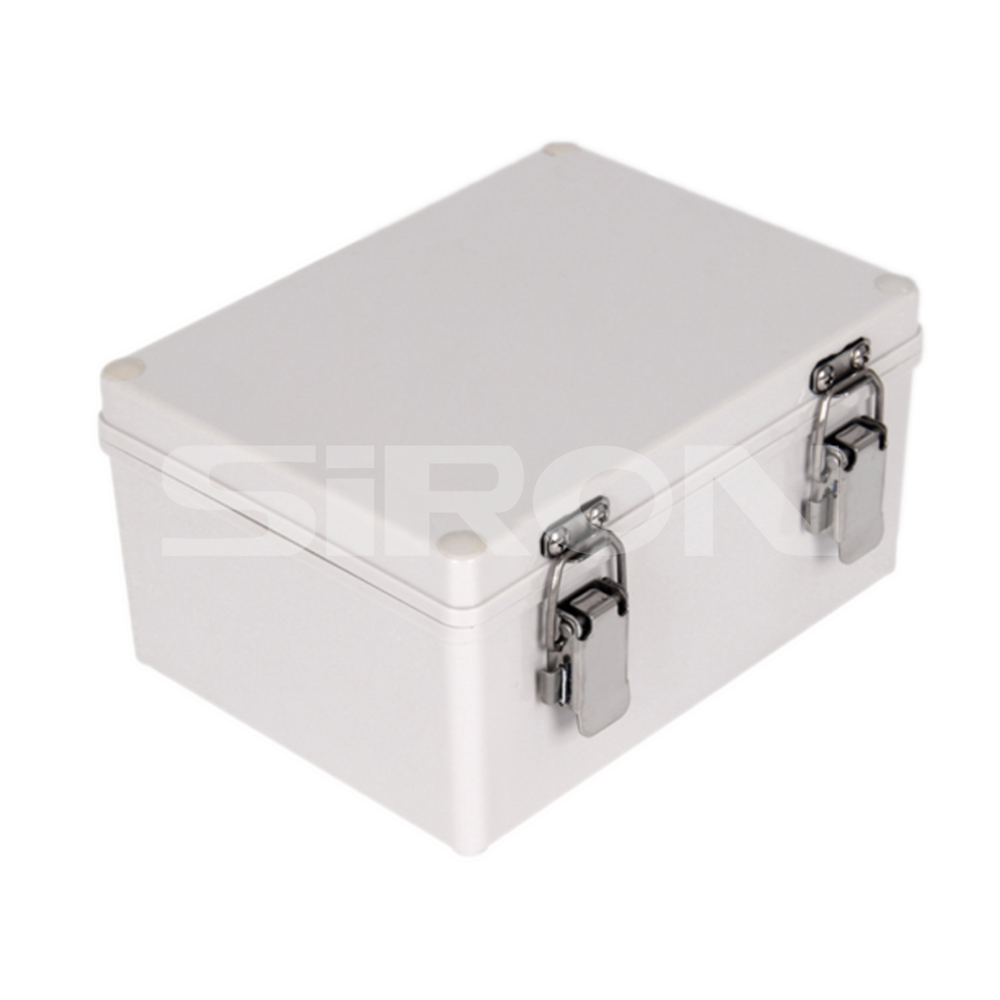

SiRON řady H436 Vhodné pro malé plastové pouzdro terminálu (sklopné)

Řada SiRON H436 Vhodné pro malé plastové pouzdro terminálu (sklopné)

Vlastnosti

Vynikající izolace, odolnost proti chemické korozi a mechanickému vytlačování.
Stupeň ochrany lP66, všechna pouzdra jsou prachotěsná, vodotěsná, odolnost do 80° vysoké teploty.
Vhodné pro malý terminál, tlačítkovou skříňku, signál, relé, kalkulačku, komunikační spojovací skříňky atd.

Množství:
Dostupnost:





Zeptejte se Přidat do košíku Export PDF

Model:
H436
Značka:
SiRON
Kód:
8538900000

Plastová krabice H436 Krytí krabice IP66 Vodotěsný box Prachotěsný box Vysoká teplota 80 stupňů box

Popis produktu

Objednávka

1a2fcda8034d4b0d8232573f99f81975

Poznámka: H436-A-1 je hlavní tělo + kovová základní deska, zatímco H436-1 je plastová verze bez kovové základní desky. Víko krabice je standardně šedé. Pokud potřebujete průhledné víko, přidejte za model 'T'. Další podrobnosti vám poskytne příslušný prodejce

Reference výběru typu

Plastové pouzdro (sklopné)
Model	velikost			Model	velikost
Model	délka (mm)	Šířka (mm)	vysoká (mm)	Model	délka (mm)	Šířka (mm)	vysoká (mm)
H436-1	125	75	75	H436-21	200	120	75
H436-2	125	75	100	H436-22	220	120	85
H436-3	80	80	85	H436-23	170	140	95
H436-4	110	80	70	H436-24	230	140	95
H436-5	110	80	85	H436-25	200	150	100
H436-6	130	80	70	H436-26	200	150	130
H436-7	130	80	85	H436-27	200	150	160
H436-8	160	80	90	H436-28	250	150	100
H436-9	180	80	70	H436-29	250	150	130
H436-10	180	80	85	H436-30	250	150	160
H436-11	220	80	70	H436-31	175	175	75
H436-12	250	80	70	H436-32	175	175	100
H436-13	250	80	85	H436-33	250	175	75
H436-14	100	100	75	H436-34	250	175	100
H436-15	100	100	100	H436-35	200	200	95
H436-16	180	110	90	H436-36	200	200	125
H436-17	180	110	105	H436-37	200	200	160
H436-18	125	125	75	H436-38	250	200	100
H436-19	125	125	100	H436-39	300	200	105
H436-20	175	125	75	/	/	/	/

Poznámka: Pokud potřebujete objednat plastové boxy bez kovových základových desek, zadávejte objednávku přímo podle následujících čísel modelů

Specifikace velikosti

Model	Specifikace kovové vnitřní desky		Velikost
Model	M1	M2	W1	W2	W3	H1	H2	H3	H4	D1	D2	D3
H436-1	60	110	75	64	57	125	116	107	90	25	49	62
H436-2	60	110	75	64	57	125	116	107	90	50	49	87
H436-3	65	65	80	77	62	80	77	62	50	15	70	70
H436-4	67	91	80	72	62	110	102	92	80	20	50	52
H436-5	67	91	80	72	62	110	102	92	80	35	50	68
H436-6	67	117	80	72	62	130	122	112	100	20	50	52
H436-7	67	117	80	72	62	130	122	112	100	35	50	68
H436-8	67	151	82	75	68	162	155	148	138	15	75	79
H436-9	70	170	80	72	62	180	172	162	150	20	50	52
H436-10	70	170	80	72	62	180	172	162	150	35	50	68
H436-11	67	209	80	72	62	220	212	202	190	20	50	52
H436-12	67	237	80	72	62	250	242	232	220	20	50	52
H436-13	67	237	80	72	62	250	242	232	220	35	50	60
H436-14	80	80	101	93	82	101	93	82	60	20	55	62
H436-15	80	80	101	93	82	101	93	82	60	20	80	87
H436-16	98	108	113	104	95	183	174	165	145	20	70	76
H436-17	98	168	113	104	95	183	174	165	145	35	70	91
H436-18	112	112	125	116	105	125	118	105	70	20	55	62
H436-19	112	112	125	116	105	125	118	105	70	20	80	87
H436-20	112	162	128	117	109	175	167	156	140	25	50	60
H436-21	95	175	120	111	102	200	191	182	160	20	55	60
H436-22	95	175	120	110	100	220	210	200	183	20	67	74
H436-23	127	154	140	132	122	170	161	152	130	20	75	82
H436-24	125	215	140	131	122	230	220	212	190	20	75	81
H436-25	136	185	150	140	132	200	190	182	160	20	80	86
H436-26	136	185	150	140	132	200	190	182	160	50	80	116
H436-27	136	186	150	142	132	200	190	182	160	50	110	146
H436-28	135	235	150	140	132	250	240	232	210	20	80	87
H436-29	135	235	150	140	132	250	240	232	210	50	80	117
H436-30	135	235	150	140	132	250	240	232	210	50	110	147
H436-31	159	159	175	164	157	175	167	157	140	25	50	60
H436-32	159	159	175	164	157	175	167	157	140	50	50	85
H436-33	155	230	175	167	157	250	242	232	214	25	50	60
H436-34	155	230	175	167	157	250	242	232	214	50	50	85
H436-35	185	185	200	190	182	200	190	182	120	20	75	81
H436-36	185	185	200	190	182	200	190	182	120	50	75	111
H436-37	185	185	200	190	182	200	190	182	120	50	110	146
H436-38	180	228	200	191	178	250	241	228	215	25	75	87
H436-39	180	275	200	190	180	300	290	280	263	20	85	92
