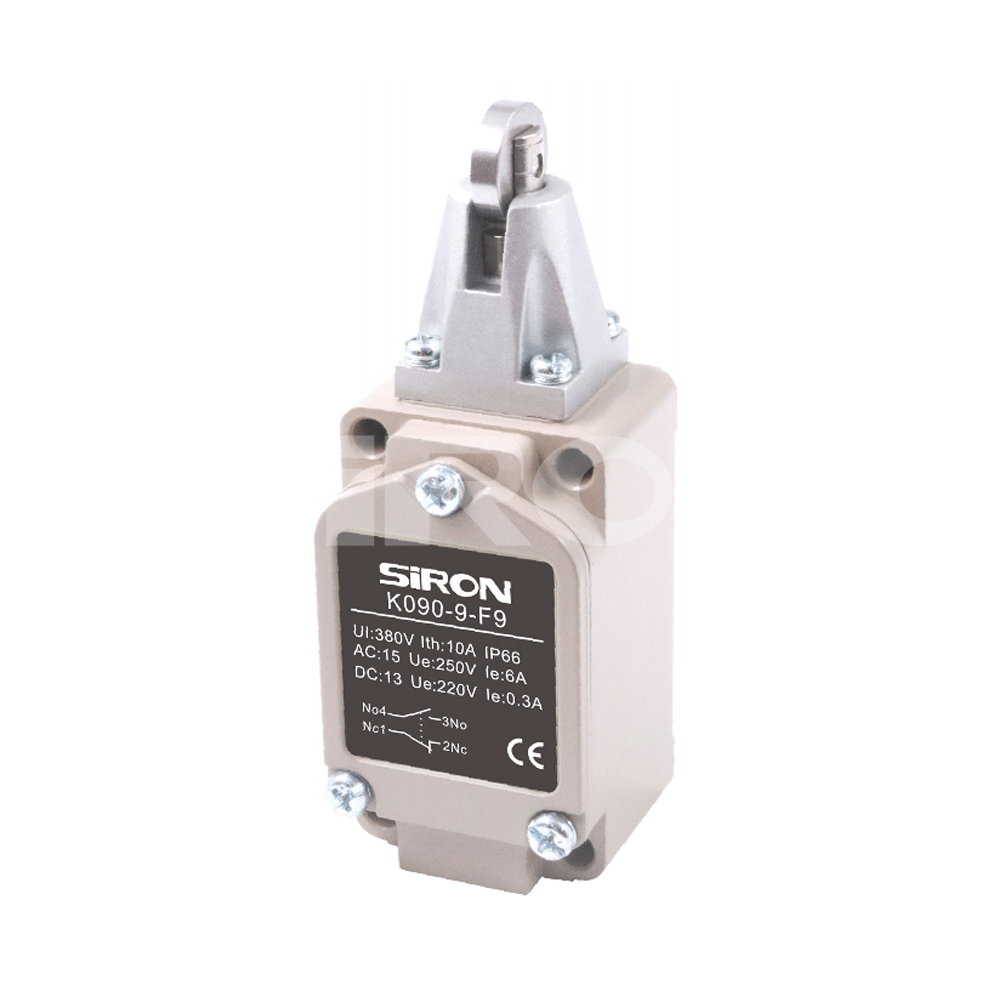

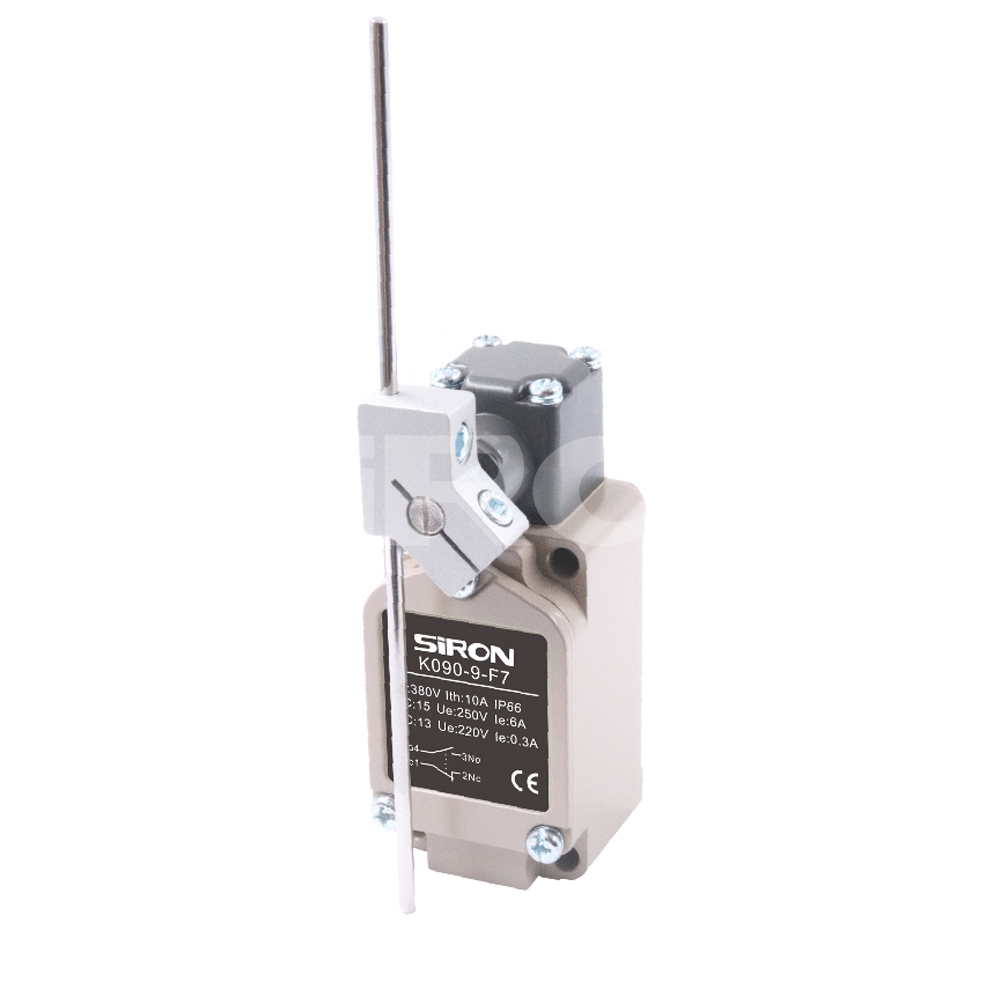

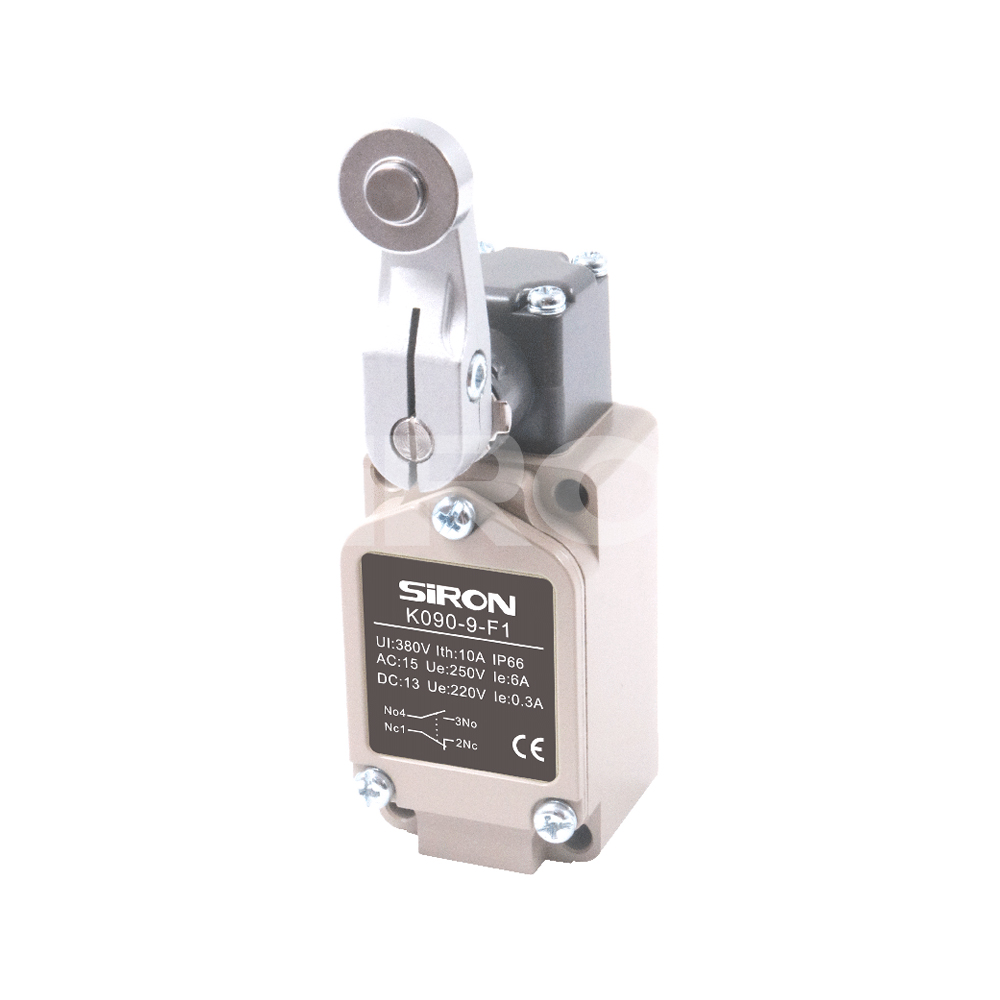

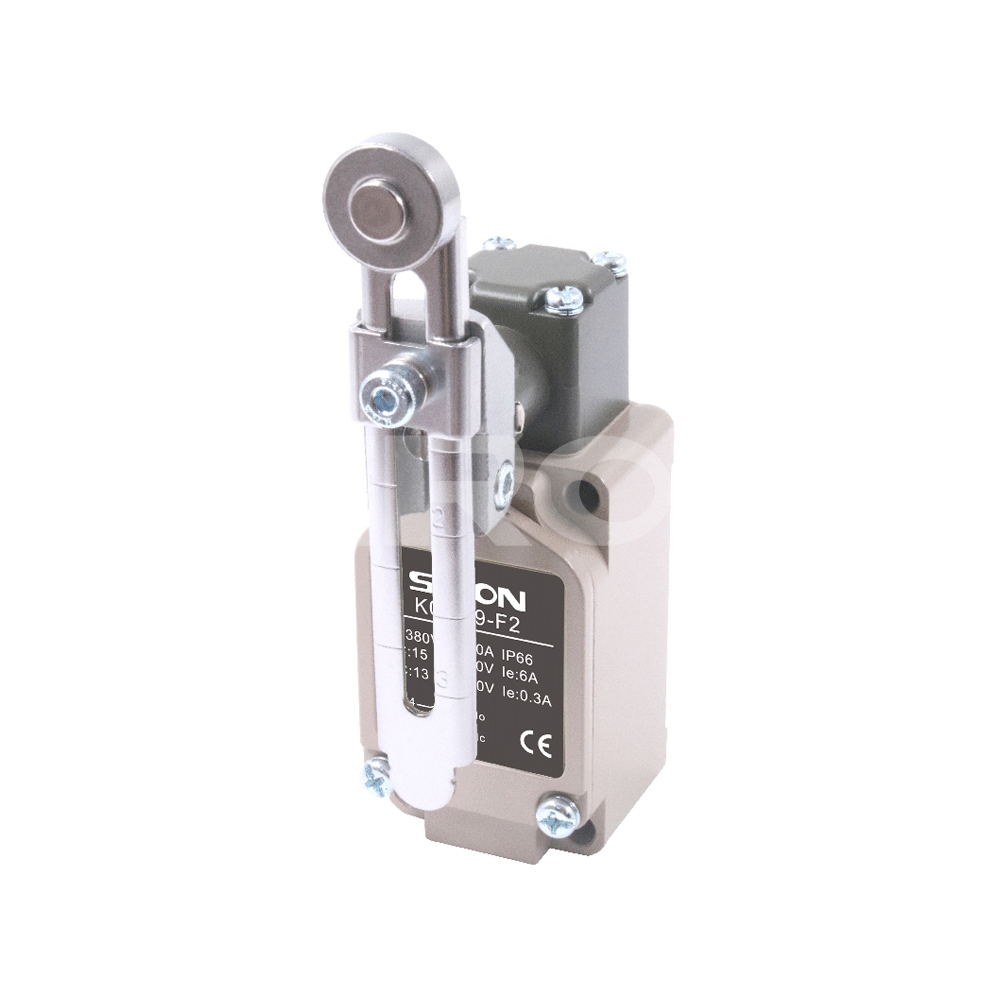

Вертыкальны канцавы выключальнік серыі SiRON K090-F

Асаблівасці:

* Канцавы выключальнік з двума схемамі;
* Суцэльны корпус з адліванага алюмініевага сплаву з высокай механічнай трываласцю;

* З устойлівай да ціску, воданепранікальнай і маслянай структурай;
* Убудаваная кантактная аснова мае двайны язычок, які мае працяглы механічны тэрмін службы;

* Ёсць шмат тыпаў актуаторов, якія зручныя ў выкарыстанні;

Колькасць:
Наяўнасць:





Запытайцеся Дадаць у кошык Экспарт у PDF

мадэль:
Серыя K090-9-F
Марка:
СіРОН
Код:
9031809090

Вертыкальны канцавы выключальнік воданепранікальная і маслостойкая структура зручны ў выкарыстанні доўгі механічны тэрмін службы Канцавы выключальнік двухконтурного тыпу

Апісанне прадукту

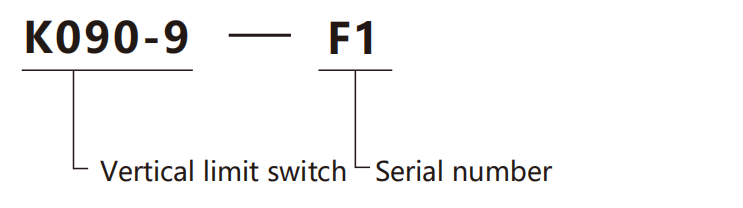

Пра адбор

Прыклад выбару: K090-9-F1 паказвае серыю K090-9, серыйны нумар F1.

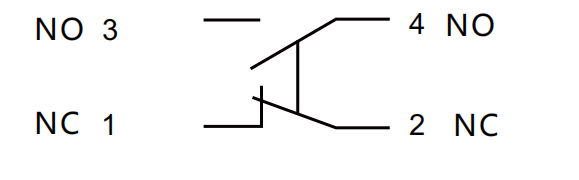

Кантактная форма

Тэхнічныя характарыстыкі

Імя	Вертыкальны канцавы выключальнік
Аперацыйная аснастка	ад 1 мм да 1 м/с
Частата дзеяння	Электрычныя: 30 раз у хвіліну
Супраціў кантакту	Ніжэй 2,5 м Ω (пачатковая стадыя)
Супраціў ізаляцыі	Вышэй 100 мОм (ніжэй 500 В пастаяннага току)
Электрычная трываласць	Паміж перарывістымі клемамі, 1000 В пераменнага току, 50/60 Гц на працягу адной хвіліны
	Напружанне паміж токаправоднай і абясточанай часткамі складае 1500 В пераменнага току, 50/60 Гц на працягу адной хвіліны
	Паміж тэрміналам і зямлёй, 1500 В пераменнага току, 50/60 Гц на працягу адной хвіліны
Вібрацыя	Ад 10 да 55 Гц, падвойная амплітуда 1,5 мм
Шок	Механічная ўстойлівасць: 1000 м/с⊃2; (прыкладна 100 Гс)
Шок	Трываласць пры няправільнай працы: 300 м/с⊃2; (прыкладна 30 Гс)
наваколлі	Пры выкарыстанні: ад -20 да +80 ℃ (не замарожаны)
Вільготнасць паветра	Ніжэй 9 5 % адноснай вільготнасці
Электрычны тэрмін службы	Больш за 500 000 разоў
Ахоўнае збудаванне	IP66

Намінальнае значэнне

Намінальнае напружанне		Безіндуктыўная нагрузка				Індуктыўная нагрузка
		Рэзістыўная нагрузка		Нагрузка на цыбуліну		Індуктыўная нагрузка		Нагрузка на рухавік
		NC	НЯМА	NC	НЯМА	NC	НЯМА	NC	НЯМА
пераменны ток	125	10		3	1.5	10		5	2.0
	250	5		2	1	5		3	1.0
	480	3		1.5	0.8	3		1.5	0.8
	600	1		1	0.5	1.5		1	0.5
DC	8	10		6	3	10		6	6
	14	10		6	3	10		6	6
	30	6		4	3	6		4	4
	125	0.8		0.2	0.2	0.8		0.2	0.2
	250	0.4		0.1	0.1	0.4		0.1	0.1

Заўвага:

1. Індуктыўная нагрузка: каэфіцыент магутнасці =0,4, пастаянная часу =7 мс;

2. Пускавы ток нагрузкі лямпачкі ў дзесяць разоў перавышае ток стабільнага стану. Пускавы ток нагрузкі рухавіка ў шэсць разоў перавышае ток стабільнага стану.
3. Для серыі прадуктаў з спружынамі дыяпазон прымянення органа кіравання складае ад пярэдняга канца спружыны да адной траціны агульнай даўжыні спружыны.

Характарыстыка дзеянняў

мадэль	K090-9-F1 K090-9-F2 K090-9-F16	К090-9-Ф3 К090-9-Ф5	К090-9-Ф7	К090-9-Ф8	К090-9-Ф9	К090-9-Ф10	К090-9-Ф11	К090-9-Ф12	К090-9-Ф13 К090-9-Ф14	К090-9-Ф15
рабочая сіла (OFmax)	1360г	1200г	142г	2720г	2720г	2720г	2720г	150 г	120г	29г
Устойлівасць (RF мін)	227г		28г	910г	910г	910г	910г	-	-	-
Перадінсульт (PTmax)	20°	55°	20°	1,7 мм	1,7 мм	1,7 мм	1,7 мм	28 мм	28 мм	28г
Пераход (мінімум OT)	30°	35°	30°	6,4 мм	5,6 мм	5,6 мм	5,6 мм	-	-	-
Дазвол пры падарожжы (макс. MD)	12°		12°	1 мм	1 мм	1 мм	1 мм	-	-	-
Агульная сіла ўдару (TF max)	2720г		200 г	-	2720г	-	2720г	-	-	-
Агульны ход (TTmin)	50°	OP90±10 мм	50°	OP34±2,8 мм	6,5±0,8 мм	6,5±0,8 мм	9±0,8 мм	-	-	-
