K090-1-H3 Серыя K090-1-H4
SiRON
9031809090

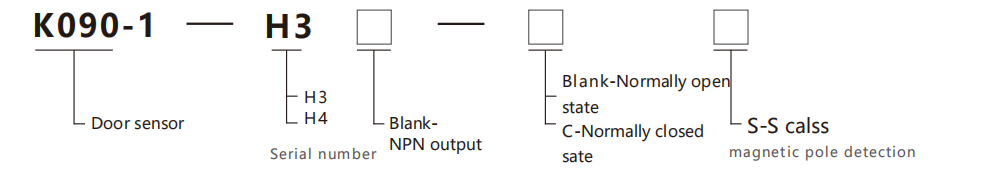

Пра адбор
Прыклад выбару: K090-1-H3-S паказвае серыю K090, серыйны нумар H3, з адкрытым NPN,
вызначыць магнітны полюс як S-полюс;
K090-1-H4-CS абазначае серыю K090, серыйны нумар H4, з нармальна закрытым NPN.
вызначыць магнітны полюс як S-полюс.
Заўвага: рэжым выхаду K090-1-H3 - толькі нармальна адкрыты NPN.
Тэхнічныя характарыстыкі
Імя |
Датчык дзвярэй |
||
мадэль |
K090-1-H3-S | К090-1-Н4-С | K090-1-H4-CS |
Спосаб вываду |
NPN заўсёды адкрыты (УКЛЮЧАН пры набліжэнні) | NPN заўсёды адкрыты (УКЛЮЧАН пры набліжэнні) | NPN нармальна зачынены (выключаны пры набліжэнні) |
Выяўленне магнітнага полюса |
Клас S | ||
Знешні выгляд |
  |
 |
|
Выхадны ток |
15 мА МАКС | 80 мА МАКС | |
Спажыванне кументу |
12 мА МАКС | 12 мА МАКС | |
Напруга |
DC5~24V | DC12～24V | |
Напрамак магнітнага выяўлення |
Збоку | ||
Дыстанцыя выяўлення |
12 мм ((пры выкарыстанні ў спалучэнні з дзвярнымі магнітамі)) | ||
Час водгуку |
5 мкс | ||
Вытрымліваюць напружанне |
Пераменны ток 1000 В (1 хвіліна, паміж усёй зараднай часткай і корпусам) | ||
супраціў ізаляцыі |
250 В пастаяннага току (20 МОм або больш, паміж усёй зараднай часткай і корпусам) | ||
Працоўная тэмпература |
- 20℃~+85℃(B20) | ||
Вільготнасць працоўнага асяроддзя |
20～95% адноснай вільготнасці | ||
Матэрыял |
Корпус: смала, армаваная шкловалакном (чорная) | ||
Усталяваць |
Шруба М3, момант зацяжкі: 0,8 Н·м | ||
Клас абароны |
IP67 | ||
Кабель |
Даўжыня провада: 1M; K090- 1-H3、K090- 1-H4:шэры；K090- 1-H4-C:чорны | ||

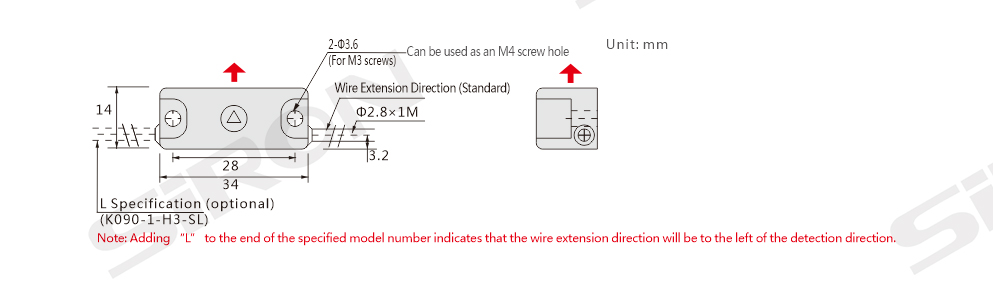

Вымярэнне

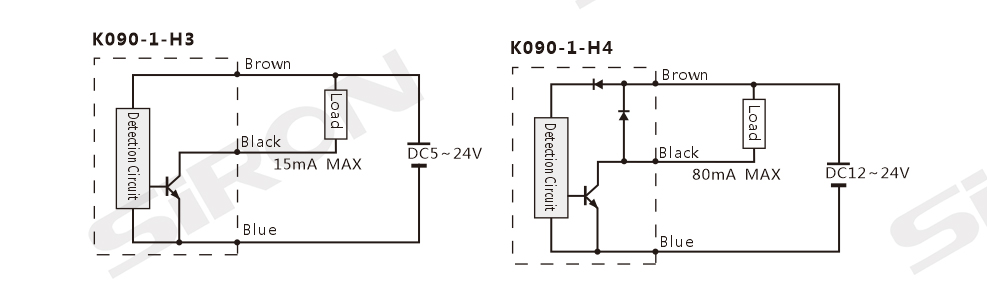

Электрасхема
