SiRON T330-7 IP20 Modbus/RTU مقرنة

حول الاختيار

مثال على اختيار النموذج: T330-7 عبارة عن سلسلة من وحدات الإدخال/الإخراج من النوع النصلي مع بروتوكول قارنة التوصيل Modbus/RTU.

مواصفة

معلمات الطاقة
الجهد المقنن لإمدادات الطاقة الطرفية	24VDC (20.4VDC ~ 28.8VDC)
تم تقييم مصدر طاقة الإدخال الطرفي الحالي	5A (القيمة النموذجية عند 24 فولت تيار مستمر)
Usys لوحة الكترونية معززة إخراج الطاقة الجهد المقنن	5 فولت تيار مستمر (4.75 فولت تيار مستمر ~ 5.25 فولت تيار مستمر)
Usys لوحة الكترونية معززة إخراج التيار الكهربائي المقدر	2A (القيمة النموذجية عند 5 فولت تيار مستمر)
Uin لوحة الكترونية معززة إخراج الطاقة الجهد المقنن	24VDC (20.4 فولت تيار مستمر ~ 28.8 فولت تيار مستمر)
Uin مصدر طاقة مخرج لوحة الكترونية معززة مصنف حاليًا	4A (القيمة النموذجية عند 24 فولت تيار مستمر)

معلمات الوظيفة
بروتوكول الاتصالات	مودبوس/آر تي يو
معدل نقل البيانات	دعم 2400،4800،9600،14400،19200،38400،56000، 115200،230400،256000 بت في الثانية شكلي
إعداد عنوان الحافلة	يدعم إعداد مفتاح dip ما يصل إلى 127 محطة تابعة كحد أقصى
مسافة الإرسال	الحد الأقصى للطول هو 1000 متر، وهو ما يرتبط فعليًا بمعدل الباود ومقاومة الكابل
وظيفة علم	التشخيص القياسي والمعزز
طريقة العزل	معزولة كهربائيا عن الدائرة الميدانية للموقع
وسيلة انتقال	زوج ملتوي
الحد الأقصى لعدد وحدات IO	الدعم 32
إجمالي حجم البيانات المدخلات والمخرجات	ماكس 10000 بايت
دعم رمز الوظيفة	01/02/03/04/05/06/15/16
طريقة الترقية الثابتة	ترقية وضع BootLoader، واجهة المنفذ التسلسلي (UART)، بروتوكول YMODEM
تكنولوجيا الاتصال: الاتصالات/الحافلة الميدانية	RS485
تكنولوجيا الاتصال	دفع في كتلة المحطة الطرفية
نوع الاتصال	النظام/مصدر الطاقة/الإدخال في الموقع
منطقة الضغط المناسب للأسلاك	26~16AWG/0.2~1.5mm²
طول سلك التجريد	10 ملم _
طريقة التثبيت	الدين-35
مادة القشرة	بلاستيك بي سي

الظروف البيئية
درجة الحرارة المحيطة المسموح بها (أثناء التشغيل)	-40~75 درجة مئوية
درجة الحرارة المحيطة المسموح بها (للتخزين)	-40~85 درجة مئوية
نوع الحماية	IP20
درجة التلوث	2
ارتفاع التشغيل	0 ~ 2000 م
الرطوبة النسبية (دون التكثيف)	5 ~ 95% ر

أبعاد

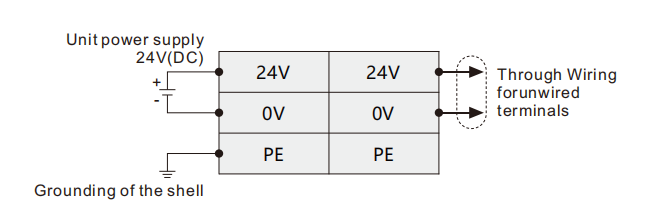

مخطط الأسلاك

مخطط كتلة النظام
