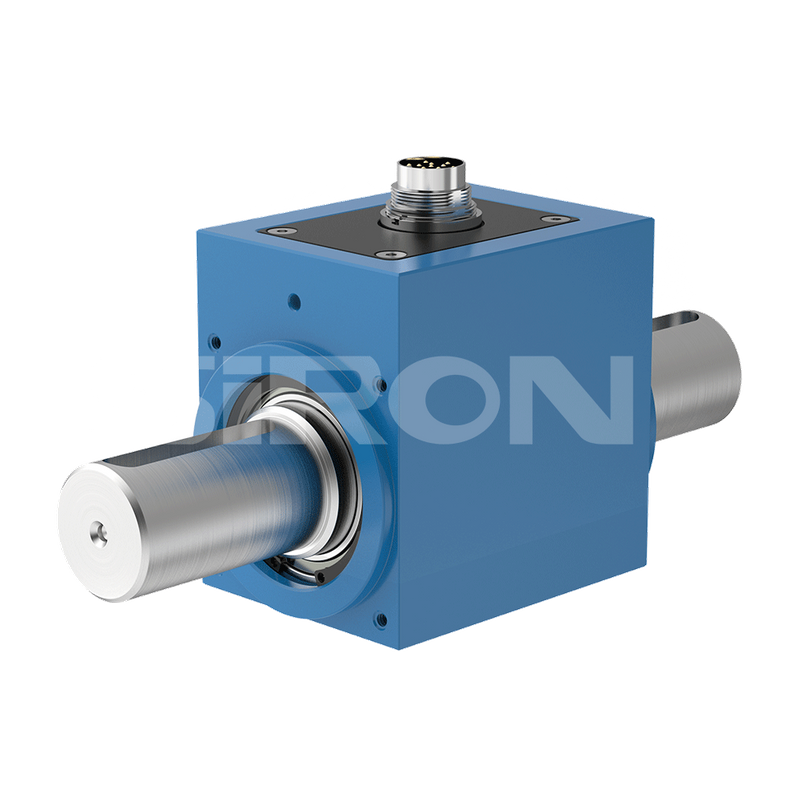

مستشعر عزم الدوران الديناميكي من سلسلة SiRON K103-8

حول الاختيار

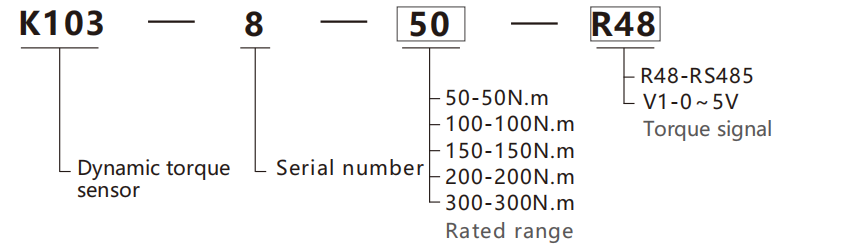

اختيار المثال: K103-8-50-R48 يشير إلى سلسلة K103، الرقم التسلسلي 8، النطاق المقدر بـ 50 نيوتن متر،

                                         وإشارة عزم الدوران RS485.

إشارة عزم الدوران

شفرة	ص 48	V1	V2	V3	V4	ص1
إشارة عزم الدوران	RS485	0 ~ 5 فولت	0 ~ 10 فولت	-5~5 فولت	-10~10 فولت	5 ~ 15 كيلو هرتز

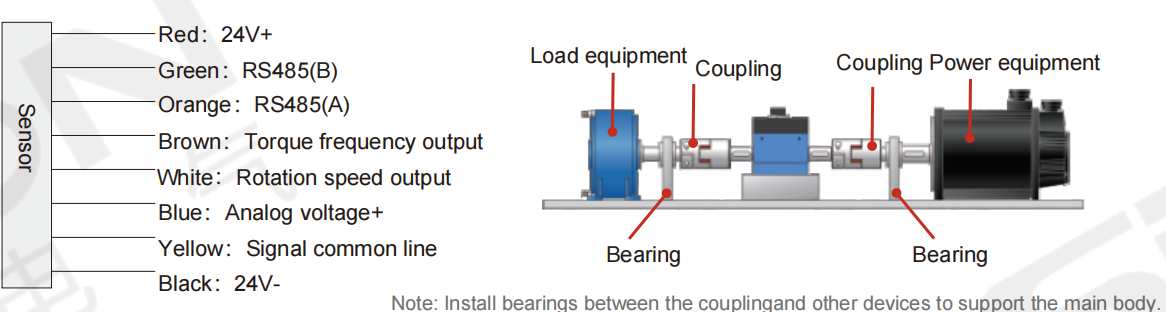

مخطط الأسلاك تركيب عزم الدوران الديناميكي

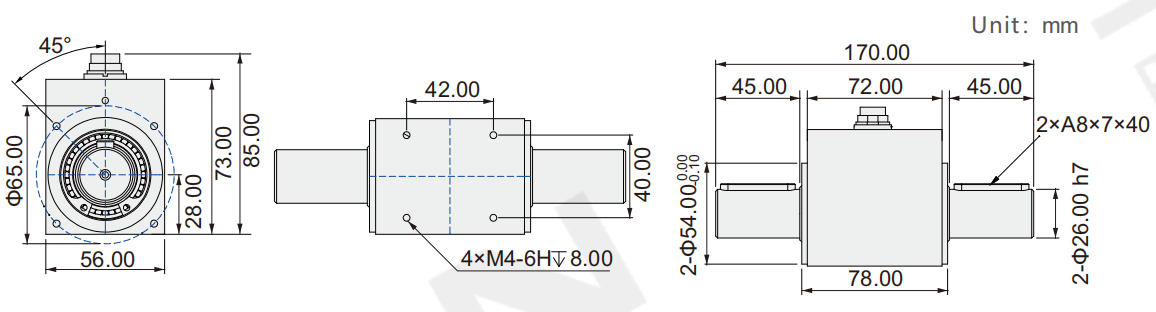

البعد

تحديد

اسم	مستشعر عزم الدوران الديناميكي
نموذج	K103-8-50-□	K103-8-100-□	K103-8-150-□	K103-8-200-□	K103-8-300-□
النطاق المقدر	50 نيوتن متر	100 نيوتن متر	150 نيوتن متر	200 نيوتن متر	300 نيوتن متر
مزود الطاقة	24 فولت تيار مستمر ± 15%
نطاق السرعة	≥8000 دورة في الدقيقة
إشارة عزم الدوران	RS485/±10V/±5V/0～10V/0~5V/5～15 كيلو هرتز (إشارة النبض)
إشارة السرعة	إشارة نبض RS485/60
دقة	±0.2% فس
القدرة الزائدة	150%
تردد الاستجابة	1 مللي ثانية
درجة حرارة التشغيل	-20~80 درجة مئوية
انحراف درجة الحرارة صفر	0.15% FS/10 درجة مئوية
الانجراف حساسية درجة الحرارة	0.15% FS/10 درجة مئوية
مادة	φ6×3000 مم
البعد الكابل	شل: الألومنيوم. قلب العمود: 17-4PH
فئة الحماية	IP65

مثال

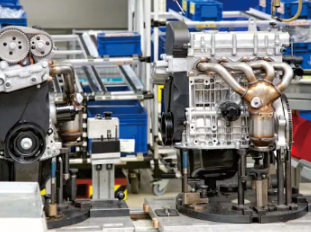

 التطبيق في التصنيع التطبيق في التصنيع

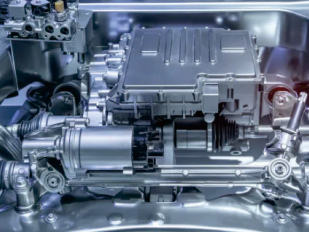

 محركات السيارات محركات السيارات
